Gngad termostat KSD301 250V/10A, NC-Spedizione veloce

Description

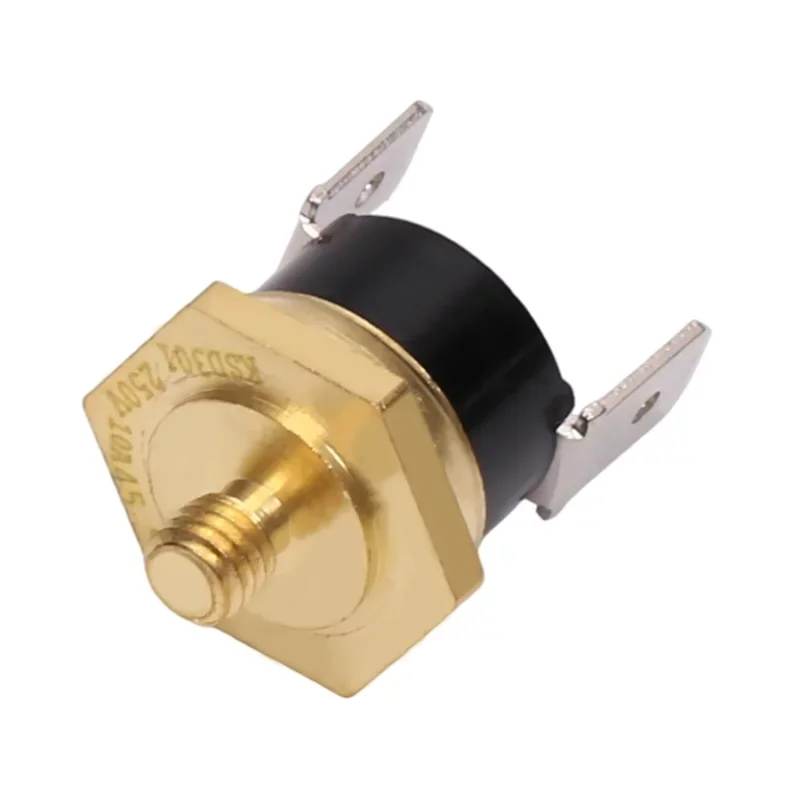

Helt inkapslad bimetallisk termostat av typ KSD301, konstruerad för tillförlitlig övervakning och skydd mot överskridande av inställd temperatur. Termostaten är utrustad med en gänga för fast montering i enhetens metalldelar och har en NC-kontakt (normalt stängd), d.v.s. vid en lägre temperatur är den stängd och när aktiveringstemperaturen uppnås öppnar den kretsen. Tack vare IP65-skyddet är den även lämplig för mer krävande driftsförhållanden.

Tekniska specifikationer

Termostattyp: KSD301

Kontakt: NC (normalt stängd)

Arbetsspänning: max. 250 V AC

Arbetsström: max. 10 A

Kontaktbelastning: 110 V AC / 15 A, 24 V DC / 20 A, 12 V DC / 30 A

Kontaktmotstånd: 50 m

Isolationsresistans: 100 M

Kontakter: Faston 6,3 mm

Gänga: M3 / M4 / M5 / M6 (beroende på variant)

Kroppsmaterial: bakelit, från 120°C keramik

Mått: 33 × 20 mm

Nyckelstorlek: 17 mm (öppen eller ringformad)

Vikt: 25 g

Skydd: IP65

Återställning: automatisk

Funktioner och egenskaper

Automatisk frånkoppling när den inställda aktiveringstemperaturen har uppnåtts

Återstängning efter kylning för att återställa temperaturen

Helt inkapslad design för lång livslängd

Enkel montering med gänga

Hög strömbärförmåga hos kontakter

Idealisk för

Termiskt skydd av motorer och transformatorer

Värmeanordningar och temperaturkontroll

Strömförsörjning och industriell elektronik

Fläktar, värmare och kraftmoduler

Tabell över drifts- och återställningstemperaturer

KSD301-termostaten arbetar med automatisk återställning. När driftstemperaturen uppnås öppnas kontakten och efter att den svalnat till återställningstemperaturen sluts kontakten igen.

25 °C ±5 °C återställ 10 °C ±5 °C

30 °C ±5 °C återställ 15 °C ±5 °C

35 °C ±5 °C återställ 20 °C ±5 °C

40 °C ±5 °C återställ 25 °C ±5 °C

45 °C ±5 °C återställ 30 °C ±5 °C

50 °C ±5 °C återställ 35 °C ±5 °C

55 °C ±5 °C återställ 40 °C ±5 °C

60 °C ±5 °C återställ 45 °C ±5 °C

65 °C ±5 °C återställ 50 °C ±5 °C

70 °C ±5 °C återställ 55 °C ±5 °C

75 °C ±5 °C återställ 60 °C ±5 °C

80 °C ±5 °C återställ 65 °C ±5 °C

85 °C ±5 °C återställ 70 °C ±5 °C

90 °C ±5 °C återställ 75 °C ±5 °C

95 °C ±5 °C återställ 80 °C ±5 °C

100 °C ±5 °C återställ 80 °C ±10 °C

105 °C ±5 °C återställ 85 °C ±10 °C

110 °C ±5 °C återställ 90 °C ±10 °C

115 °C ±5 °C återställ 95 °C ±10 °C

120 °C ±5 °C återställ 100 °C ±10 °C

125 °C ±5 °C återställ 105 °C ±10 °C

130 °C ±5 °C återställ 110 °C ±10 °C

135 °C ±5 °C återställ 115 °C ±10 °C

140 °C ±5 °C återställ 120 °C ±10 °C

145 °C ±5 °C återställ 125 °C ±10 °C

150 °C ±5 °C återställ 130 °C ±10 °C

155 °C ±5 °C återställ 135 °C ±10 °C

160 °C ±5 °C återställ 140 °C ±10 °C

165 °C ±5 °C återställ 145 °C ±10 °C

170 °C ±5 °C återställ 150 °C ±10 °C

175 °C ±5 °C återställ 150 °C ±10 °C

180 °C ±5 °C återställ 155 °C ±10 °C

Paketinnehåll

1× KSD301 termostat med gänga

Varför välja den här produkten?

Beprövad och utbredd industriell typ KSD301

Hög tillförlitlighet och lång livslängd

Brett utbud av aktiveringstemperaturer

Lätt att installera och universell användning
