Description

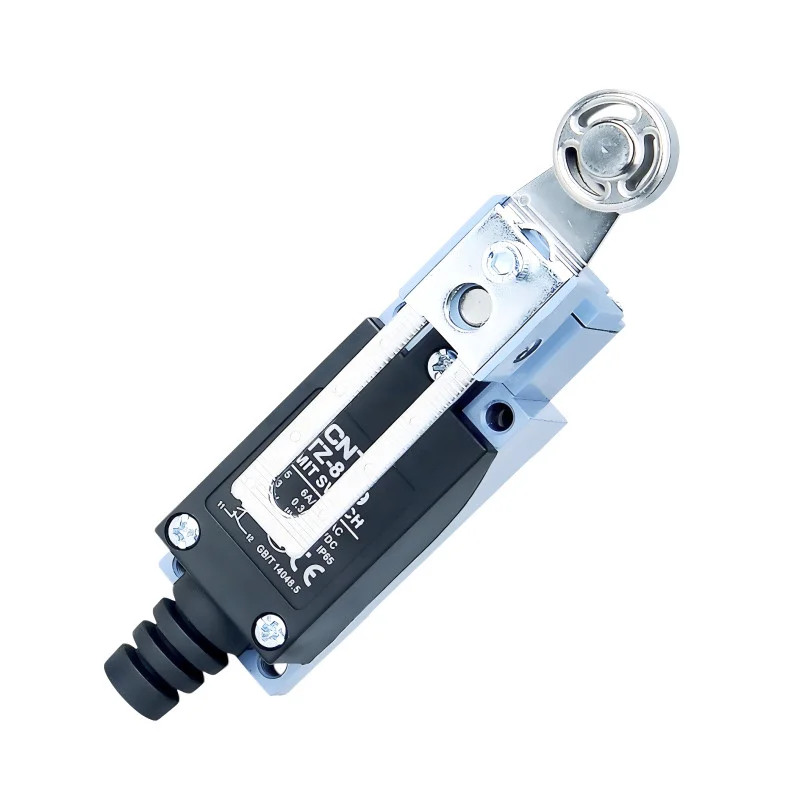

Granični prekidač CNTD TZ-8109 iz serije TZ-8 je robustan industrijski mehanički granični prekidač s podesivim krakom koji završava metalnim valjkom. Ovaj dizajn je dizajniran za precizno otkrivanje položaja tijekom bočnog ili kosog pristupa, gdje je potreban glatki kontakt, nisko trenje i visoka mehanička otpornost. Podesivi krak omogućuje jednostavno podešavanje točke preklapanja kako bi odgovarao specifičnoj primjeni.
Tehničke specifikacije
Vrsta: mehanički granični prekidač
Model: TZ-8109
Kontroler: podesiva ruka s metalnim valjkom
Raspored kontakata: 1× NO + 1× NC (dvostruki krug)
Radna brzina: 5 mm/s do 0,5 m/s
Otpor kontakta: maks. 25 m
Otpor izolacije: min. 100 M (pri 500 VDC)
Dielektrična čvrstoća: 1500 VAC / 1 minuta
Mehanički vijek trajanja: 1.000.000 ciklusa
Električni vijek trajanja: više od 500.000 ciklusa prebacivanja
Radna temperatura: -20°C do +70°C
Relativna vlažnost: 95% RH
Zaštita: IP65
Dimenzije tijela: 29 × 27 × 129 mm
Težina: 160 g
Nazivni naponi i struje
| Otporni (AC) | 125 V AC | 5 A | 5 A |
| 250 V AC | 5 A | 5 A | |
| Otporni (DC) | 830 V DC | 5 A | 5 A |
| 125 VDC | 0,4 A | 0,4 A | |
| 250 VDC | 0,2 A | 0,2 A | |
| Indukcija (AC) | 125 V AC | 3 A | 3 A |
| 250 V AC | 3 A | 3 A | |
| Induktivni (istosmjerni) | 830 V DC | 4 A | 4 A |
| 125 VDC | 3 A | 3 A | |
| 250 VDC | 3 A | 3 A | |
| Prenaponska struja | 12 A | 24 A |
Funkcije i značajke
Podesiva ruka omogućuje precizno podešavanje točke prebacivanja
Metalni valjak za nisko trenje i visoku mehaničku otpornost
Glatki rad tijekom lateralnog i kosog pristupa
Dvostruki opružni kontaktni mehanizam za dugi vijek trajanja
Kućište od čvrste aluminijske legure i ojačane plastike
Otporan na vodu, prašinu i ulje (IP65)
Idealno za
Industrijska automatizacija
Transportni i rukovalni sustavi
CNC i alatni strojevi
Linije za pakiranje i montažu
Primjene s bočnim ili kutnim pristupom
Sadržaj paketa
Granični prekidač CNTD TZ-8109
Zašto odabrati ovaj proizvod?
Jasna tablica nazivnih napona i struja
Visoka mehanička i električna izdržljivost
Podesivi dizajn za fleksibilnu upotrebu
Pouzdan rad u zahtjevnim industrijskim okruženjima
Dokazana kvaliteta serije CNTD TZ-8
