Description

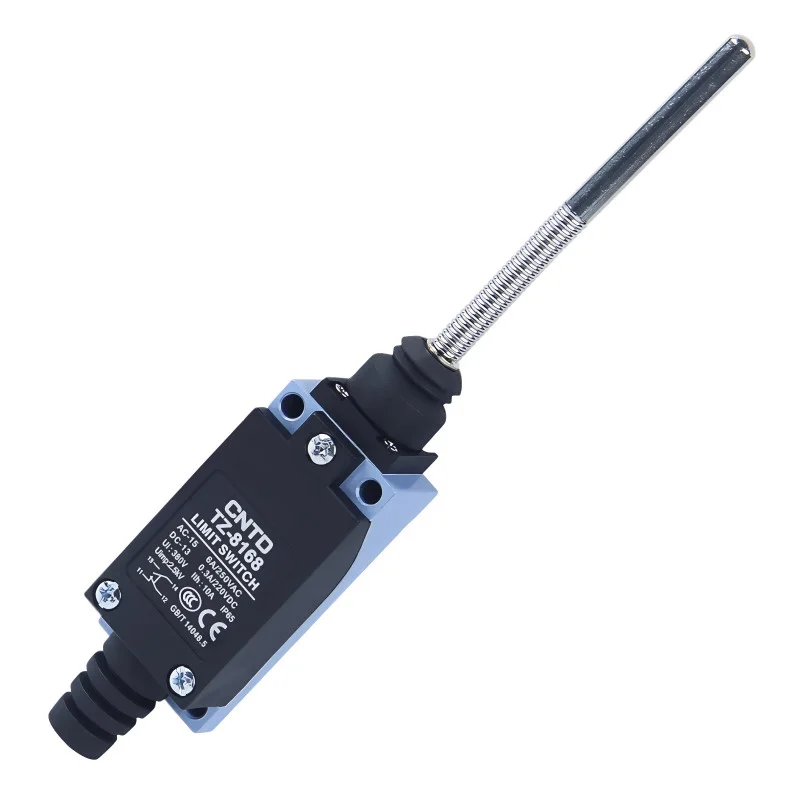

Granična sklopka CNTD TZ-8168 iz serije TZ-8 je robusna industrijska mehanička sklopka s opružnim aktuatorom završenim metalnom šipkom. Ovaj dizajn namijenjen je primjenama gdje je potreban izravan linearni kontakt, visoka mehanička otpornost i pouzdano prebacivanje čak i pod ponovljenim opterećenjima. Zahvaljujući metalnoj šipki, prikladna je i za teže mehaničke uvjete i precizno detektiranje položaja.
Tehničke specifikacije
Vrsta: mehanički granični prekidač
Model: TZ-8168
Aktuator: opruga s punom metalnom šipkom
Raspored kontakata: 1× NO + 1× NC (dvostruki krug)
Otpor kontakta: maks. 25 m
Otpor izolacije: min. 100 M (pri 500 VDC)
Dielektrična čvrstoća: 1500 VAC / 1 minuta
Radna brzina: 5 mm/s do 0,5 m/s
Mehanički vijek trajanja: 1.000.000 ciklusa
Električni vijek trajanja: više od 500.000 ciklusa prebacivanja
Radna temperatura: -20°C do +70°C
Relativna vlažnost: 95% RH
Zaštita: IP65
Dimenzije tijela: 29 × 27 × 175 mm
Težina: 140 g
Nazivni naponi i struje
| Otporni (AC) | 125 V AC | 5 A | 5 A |
| 250 V AC | 5 A | 5 A | |
| Otporni (DC) | 830 V DC | 5 A | 5 A |
| 125 VDC | 0,4 A | 0,4 A | |
| 250 VDC | 0,2 A | 0,2 A | |
| Indukcija (AC) | 125 V AC | 3 A | 3 A |
| 250 V AC | 3 A | 3 A | |
| Induktivni (istosmjerni) | 830 V DC | 4 A | 4 A |
| 125 VDC | 3 A | 3 A | |
| 250 VDC | 3 A | 3 A | |
| Prenaponska struja | 12 A | 24 A |
Funkcije i značajke
Opružni mehanizam s metalnom šipkom za visoku mehaničku otpornost
Precizno i stabilno prebacivanje tijekom linearnog kretanja
Dvostruki opružni kontaktni mehanizam za dugi vijek trajanja
Kombinacija aluminijske legure i ojačane plastike
Otporan na vodu, prašinu i ulje (IP65)
Stabilni električni parametri za AC i DC primjene
Idealno za
Industrijska automatizacija
Transportni sustavi
CNC i alatni strojevi
Linije za montažu i pakiranje
Detekcija krajnjih položaja i mehaničkih graničnika
Sadržaj paketa
Granični prekidač CNTD TZ-8168
Zašto odabrati ovaj proizvod?
Precizno definirani nominalni naponi i struje za različite vrste opterećenja
Visoka mehanička i električna izdržljivost
Izdržljiv dizajn pogodan za zahtjevne operacije
Univerzalna upotreba u AC i DC strujnim krugovima
Dokazana kvaliteta industrijske serije CNTD TZ-8
