Description

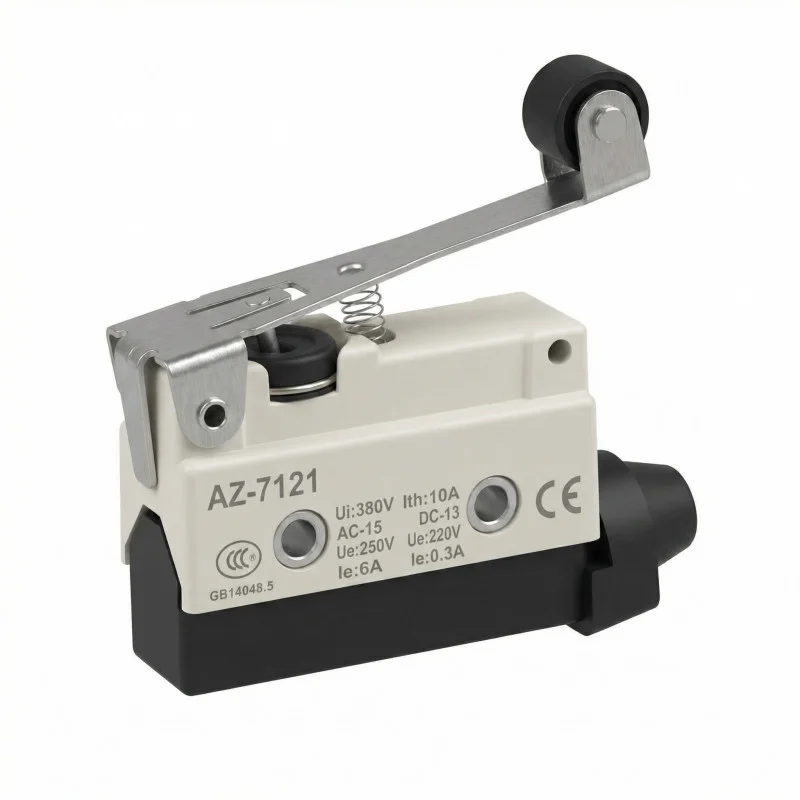

Gränslägesbrytaren AZ-7121 är ett elektromekaniskt brytelement utformat för att känna av position, ändlägen och mekanisk rörelse i industriella och tekniska tillämpningar. Konstruktionen med en vinklad spak och rulle möjliggör styrning av kontaktmekanismen vid kontakt med en rörlig del av maskinen eller mekanismen. IP65-skyddet möjliggör användning i miljöer med ökad damm- och stänkvattenmängd.
Tekniska specifikationer
Modell: AZ-7121
Produkttyp: gränsbrytare
Huvudtyp: vinkelhävarm med rulle
Kontakter: 1x NO, 1x NC
Märkspänning: 250 V
Märkström: 10 A
Skydd: IP65
Vikt: 60 g
Funktioner och egenskaper
Mekanisk styrning med hjälp av en spak med rulle för att detektera rörelse eller nå ändläget.
Kombinationen av NO- och NC-kontakter möjliggör anslutning för både signal- och styrkretsar.
Den förseglade designen med IP65-skydd begränsar dammintrång och motstår stänkvatten.
Lämplig för installation i styr-, positionerings- och säkerhetsrelaterade delar av utrustning där mekanisk omkoppling krävs.
Idealisk för
Industriell automation och maskiner.
Avkänning av ändlägena för rörliga delar.
Mekaniska stopp, slider, lock och kontrollmekanismer.
Styr- och signalkretsar med mekanisk brytaraktivering.
Paketinnehåll
1x gränslägesbrytare AZ-7121
Varför välja den här produkten?
Beprövad kombination av NO- och NC-kontakter för bredare anslutningsmöjligheter.
Konstruktionen med vinkelspak och rulle är lämplig för upprepad mekanisk omkoppling genom rörelse.
IP65-skydd ökar hållbarheten vid användning i tekniska operationer.
Kompakt elektromekanisk lösning för tillförlitlig positionsavkänning.
Installations- och bruksanvisning
Utför installationen på ett sådant sätt att manöverspaken inte belastas utanför sin arbetsriktning.
Montera brytaren på en fast yta och säkerställ korrekt mekanisk inriktning med det styrda elementet.
Vid anslutning, respektera beteckningen för NO- och NC-kontakter.
För att bibehålla avskärmningen, säkerställ korrekt tätning och korrekt dragning av de anslutna ledningarna.
Säkerhetsmeddelande
Produkten drivs med en spänning på upp till 250 V, därför finns det risk för elektrisk stöt om den ansluts eller hanteras felaktigt.
Installation och elanslutning måste utföras av en person med lämplig yrkeskvalifikation.
Koppla alltid bort strömmen till enheten före installation, underhåll eller utbyte.
Överskrid inte kontakternas nominella elektriska belastning.
Felaktig mekanisk belastning kan skada brytaren eller orsaka brytarfel.
