Description

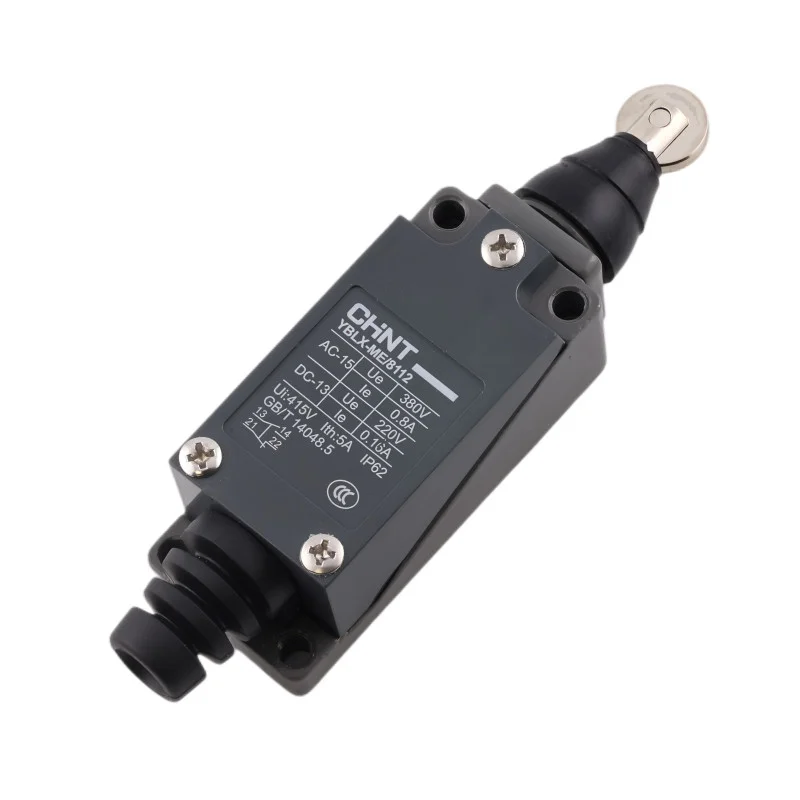

Gränslägesbrytaren CHND YBLX-ME/8112 är en elektromekanisk positionsbrytare med rak rulle, avsedd för ändlägesavkänning och positionsstyrning av rörelse i industriella applikationer. Den används för tillförlitlig ändlägessignalering, rörelseblockering och sekvensstyrning av maskinmekanismer.
Tekniska specifikationer
Modell: YBLX-ME/8112
Kontrollhuvudtyp: rak rulle
Kontakter: 1NO + 1NC
Maximal manöverkraft (OF): 20 N
Maximal arbetsslaglängd (PT): 5 mm
Minsta slagdifferens (OT): 2 mm
Nominell isolationsspänning (Ui): 380 V
Användningskategori AC-15: Ue 380 V, Ie 0,8 A
Användningskategori DC-13: Ue 220 V, Ie 0,2 A
Skyddsnivå: IP62
Kroppsmått: höjd 120 mm (max), bredd 28,5 mm (max), djup 28 mm (max)
Monteringsavstånd: 56 mm
Monteringshål: 2x Ø4,1 mm
Gängor för montering/komponenter: 2x M5
Remskiva diameter: Ø13 mm
Funktioner och egenskaper
Mekanisk styrning med rak rulle för att känna av rörelsen hos kammar, stopp och glidande delar
Kombination av normalt sluten och normalt öppen kontakt (1NC + 1NO) för styrning och signalering
Kompakt metalldesign lämplig för industriella miljöer
Lämplig för styrkretsar i kategorierna AC-15 och DC-13
Idealisk för
Ändlägen för linjära och roterande mekanismer
Industrimaskiner, transportörer, förpacknings- och monteringsutrustning
Positionssignalering inom automation och maskinstyrning
Tillämpningar där mekanisk rörelseavkänning krävs
Paketinnehåll
Gränslägesbrytare CHINT YBLX-ME/8112
Varför välja den här produkten?
Standardiserad gränsbrytardesign för industriellt bruk
1NO + 1NC-kontakter möjliggör flexibel kabeldragning i styrkretsar
Mekanisk design med rak rulle är lämplig för upprepad positionsavkänning
Tydligt definierade elektriska användningskategorier AC-15 och DC-13
Installations- och bruksanvisning
Montera brytaren på en fast yta och se till att manöverelementet är belastat i mekanismens föreskrivna rörelseriktning.
Vid anslutning, kontrollera funktionen hos 1NO- och 1NC-kontakterna och välj rätt plintar enligt erforderlig styrlogik.
Använd lämpliga mekaniska stopp för att förhindra överbelastning av styrenheten.
Säkerhetsmeddelande
Installation och anslutning bör endast utföras med strömförsörjningen frånkopplad och av en kvalificerad person.
I kretsar med farliga spänningar kan felaktig installation orsaka elektriska stötar eller skador på utrustningen.
Följ tillämpningskraven för säkringar och skydd mot kortslutning och överbelastning.
