Description

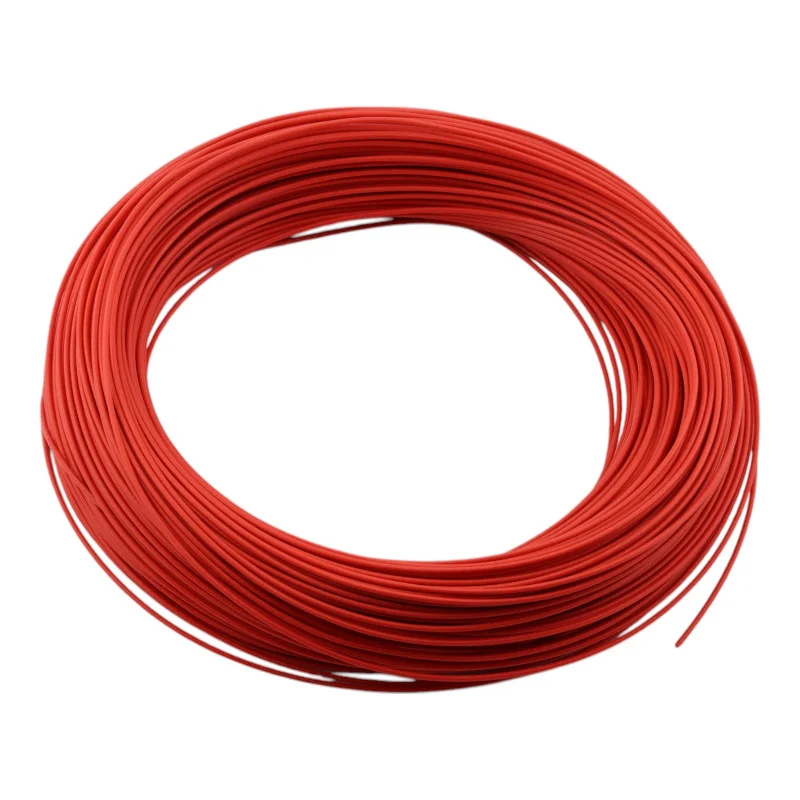

Das Heizkabel mit 1,4 mm Durchmesser ist für Niederspannungs-Gleichstromanwendungen im Bereich von 548 V DC konzipiert, bei denen eine gleichmäßige Erwärmung, mechanische Flexibilität und eine dauerhafte Isolierung erforderlich sind. Es eignet sich für den Einbau in Heizelemente, den Frostschutz, die Temperaturregelung kleinerer Bereiche sowie für den Einsatz in technischen Anlagen und im Betrieb.
Technische Spezifikationen
Produktart: Widerstandsheizkabel
Kabelaußendurchmesser: 1,4 mm
Stromversorgung: 548 V Gleichstrom
Isolierung: Fluorpolymer, Teflon-Typ
Material des Heizelements: Nickel-Chrom und Kupfer
Verfügbare Widerstandsoptionen: 0,3 / 1 / 1,4 / 3 / 4 / 5 / 8 / 10 / 15 / 20 / 25 / 40 Ohm/m
Temperaturbeständigkeit der Isolierung: bis zu 200 °C
Maximale Dauertemperatur: bis zu 250 °C
Kabeltyp: rund
Verkaufseinheit: 1 Meter
Funktionen und Merkmale
Entwickelt, um bei Stromversorgung mit Gleichspannung Widerstandserwärmung zu erzeugen.
Die Teflonisolierung gewährleistet eine gute thermische, chemische und elektrische Beständigkeit.
Beständigkeit gegen Öle, Säuren und Laugen
Isolierung mit guter Beständigkeit gegen Alterung und Lichtbogenbildung
Flexibles Design, geeignet für die Integration in kleinere Geräte und Baugruppen
Möglichkeit zur Auswahl des Widerstands pro Meter entsprechend der benötigten Leistung und Kabellänge
Die Leistung hängt von der Versorgungsspannung, der gewählten Kabellänge und dem Kabelwiderstand ab.
Ideal für
Sitz- und Lenkradheizung
Kühlschränke, Klimaanlagen und Abtauanwendungen
Beheizbare Einlegesohlen, Schuhe, Kleidung und Textilien
Elektrische Decken, Heizkissen und kleinere Heizflächen
Schutz von Rohrleitungen vor Frost
Beheizung von Fenstern und kleineren Bauteilen
Inkubatoren, Zuchtanlagen und ausgewählte medizinische Einrichtungen
Spezielle Niederspannungsheizungsanwendungen in der Instrumentierung
Packungsinhalt
1x Heizkabel in der gewählten Widerstandsvariante
Die Lieferlänge entspricht der bestellten Menge in Metern.
Warum sollten Sie sich für dieses Produkt entscheiden?
Breiter Versorgungsspannungsbereich für Niederspannungs-Gleichstromanwendungen
Große Auswahl an Widerstandsvarianten zur Auslegung der benötigten Leistung
Kompakter Durchmesser von 1,4 mm für einfache Integration
Langlebige Fluorpolymerisolierung für den Betrieb in anspruchsvolleren Umgebungen
Geeignete Lösung für technische, Entwicklungs- und Serviceanwendungen
Installations- und Bedienungsanleitung
Bei der Auslegung ist es notwendig, den Widerstand pro Meter, die Kabellänge und die Versorgungsspannung korrekt auszuwählen.
Näherungsweise Leistungsberechnung: P = U × U / (L × R), wobei U die Spannung, L die Kabellänge und R der Widerstand in Ohm/m ist.
Verlegen Sie das Kabel so, dass eine gleichmäßige Wärmeableitung in das erwärmte Material gewährleistet ist.
Vermeiden Sie während des Betriebs mechanische Beschädigungen der Isolierung und lokale Überhitzung.
Für einen stabilen und sicheren Betrieb empfehlen wir die Verwendung einer geeigneten Stromversorgung und Spannungsregelung.
Sicherheitshinweis
Ausgelegt für Niederspannungs-Gleichstromversorgung 5-48 V DC
Schließen Sie das Kabel nicht an die 230-V-Wechselstromnetzspannung an.
Vor der Inbetriebnahme müssen die elektrischen Parameter der gesamten Baugruppe überprüft werden.
Die resultierende Oberflächentemperatur hängt von der Leistung, der Installationsmethode und den Wärmeableitungsbedingungen ab.
Das Produkt ist als Komponente zum Einbau in ein Gerät oder eine technische Einheit vorgesehen.
