Description

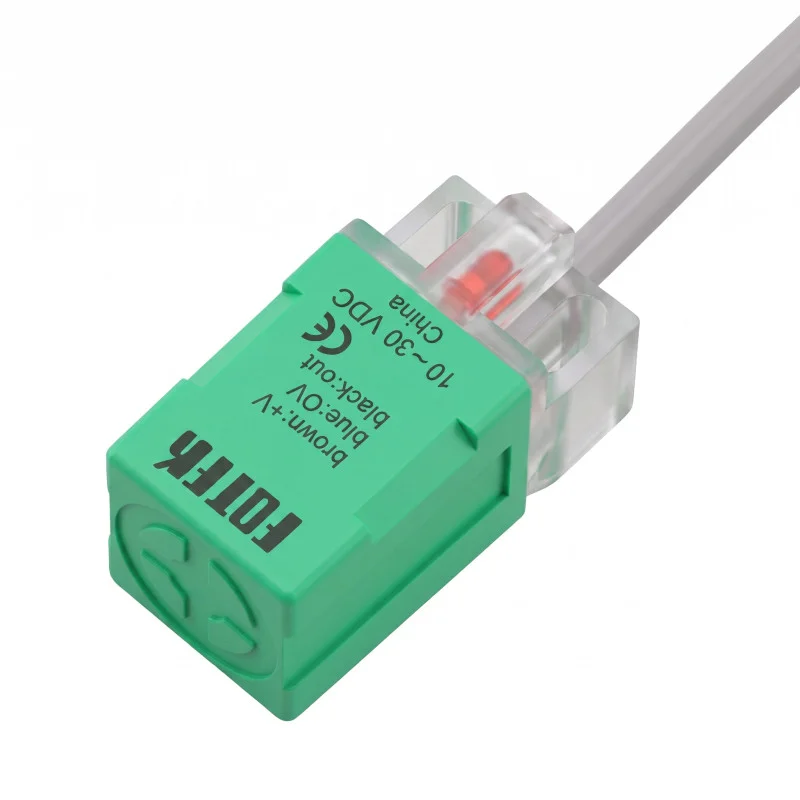

PL-05P je indukčný snímač priblíženia zo série PS určený na bezkontaktnú detekciu kovových objektov v automatizačných a riadiacich aplikáciách. Ide o podlhovasté hranaté prevedenie s horizontálnym smerom snímania, zapustenou montážou a tranzistorovým výstupom PNP v prevedení NO. Snímač je vhodný na použitie v priemyselných systémoch, strojných zariadeniach a polohovacích aplikáciách, kde je požadovaná opakovateľná detekcia kovových cieľov pri napájaní jednosmerným napätím.
Technické špecifikácie
Model: PL-05P
Séria: PS Series Inductive Proximity Sensor
Typ prevedenia: long square type
Typ snímača: indukčný snímač priblíženia
Výstupná metóda: PNP
Výstupný stav: NO
Napájacie napätie: 1030 VDC
Snímacia vzdialenosť: 5,0 mm
Spôsob montáže: flushed
Smer snímania: horizontal
Maximálny výstupný prúd: 150 mA
Maximálny odber prúdu: 10 mA
Zvyškové napätie: menšie ako 0,1 V
Zvodový prúd: menší ako 0,8 mA
Hysterézia: menšia ako 10 % snímacej vzdialenosti
Teplotný drift: menší ako 10 µm na °C
Napäťový drift: menší ako 1 µm na V
Ochranný obvod: proti skratu a prepólovaniu
Prevádzková teplota: -25 °C až +80 °C
Prevádzková vlhkosť: 35 % až 95 % RH
Krytie: IP67
Frekvencia odozvy: 800 Hz
Farba snímacej plochy pre PNP prevedenie: zelená
Rozmery tela: čelo 17,0 × 17,0 mm, dĺžka telesa 35,0 mm
Upevňovacie otvory: 2 otvory 3,2 mm
Dĺžka kábla: 100 cm
Zapojenie vodičov: hnedý plus napájanie, modrý mínus napájania, čierny výstup
Funkcie a vlastnosti
Bezkontaktná indukčná detekcia kovových objektov bez mechanického opotrebovania snímacej časti.
Hranaté podlhovasté teleso na montáž do strojov, prípravkov a automatizačných celkov.
Zapustené prevedenie umožňuje inštaláciu do kovového okolia pri dodržaní montážnych podmienok pre flushed snímače.
Tranzistorový výstup PNP v logike NO pre pripojenie k riadiacim vstupom jednosmerných systémov.
Ochrana proti skratu a prepólovaniu zvyšuje odolnosť pri zapojení v DC obvodoch.
Krytie IP67 podporuje použitie v prostredí so zvýšenou prašnosťou a pri pôsobení vlhkosti.
LED indikácia je zakreslená vo výkresovej dokumentácii telesa.
Ideálne pre
Detekciu kovových dielov na výrobných a montážnych linkách.
Snímanie polohy mechanických častí strojov a zariadení.
Koncové a prítomné snímanie v priemyselnej automatizácii.
Integráciu do riadiacich systémov s DC napájaním a PNP vstupmi.
Aplikácia, kde je požadovaná zapustená montáž hranatého indukčného snímača.
Obsah balenia
Indukčný snímač priblíženia PL-05P
Prečo zvoliť tento produkt
Jednoznačne určené prevedenie PNP NO pre jednosmerné riadiace obvody.
Overené technické parametre zahŕňajú napájanie 1030 VDC, snímaciu vzdialenosť 5,0 mm a frekvenciu odozvy 800 Hz.
Zapustená montáž a hranaté prevedenie uľahčujú mechanické začlenenie do konštrukcie zariadenia.
Ochranné obvody proti skratu a prepólovaniu prispievajú k bezpečnejšej prevádzke pri správnom zapojení.
Krytie IP67 a široký rozsah prevádzkových teplôt podporujú použitie v priemyselnom prostredí.
Pokyny na inštaláciu a prevádzku
Pripojenie vykonávajte podľa schémy pre PNP prevedenie: hnedý vodič na kladný pól napájania, modrý vodič na záporný pól napájania, čierny vodič ako výstup.
Dodržte montážne podmienky pre zapustený indukčný snímač a rešpektujte mechanické rozmery telesa a upevňovacích otvorov.
Snímač používajte iba v rozsahu napájacieho napätia 1030 VDC.
Pri návrhu záťaže na výstupe neprekračujte maximálny výstupný prúd 150 mA.
Bezpečnostné upozornenie
Nesprávne zapojenie môže viesť k poškodeniu snímača alebo pripojeného zariadenia.
Inštaláciu a elektrické pripojenie vykonávajte pri odpojenom napájaní.
Dodržte polaritu napájania a správne zapojenie výstupu podľa schémy výrobcu.
Pri použití v priemyselných zariadeniach zaistite odbornú montáž a zodpovedajúce istenie obvodu.
Snímač nepoužívajte mimo stanovených elektrických a klimatických parametrov.
