Description

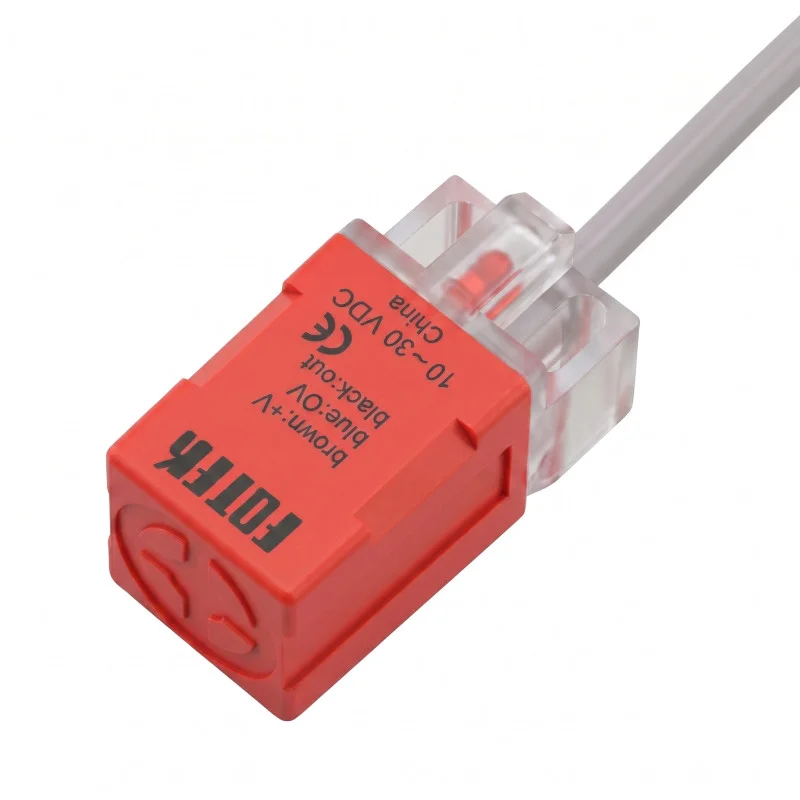

Indukčný približovací senzor PS-05N slúži na bezdotykovú detekciu kovových objektov v automatizačných, polohovacích a snímacích aplikáciách. Hranaté prevedenie umožňuje pevnú montáž do konštrukcií a zariadení, kde je požadované opakovateľné spínanie bez mechanického kontaktu. Produkt je dodávaný s pripojovacím káblom s dĺžkou 100 cm.
Technické špecifikácie
Model: PS-05N
Produktový rad: PS Series Inductive Proximity Sensor
Typ prevedenia: hranaté
Typ senzora: indukčný približovací senzor
Výstupná metóda: NPN
Výstupný stav: NO
Snímacia vzdialenosť: 5,0 mm
Spôsob montáže: flush
Smer snímania: horizontálne
Napájacie napätie: 10 až 30 VDC
Spínacia frekvencia: 800 Hz
Dĺžka kábla: 100 cm
Rozmery tela: 17,0 x 17,0 x 29,0 mm
Funkcie a vlastnosti
Bezkontaktná detekcia kovových predmetov pomocou indukčného princípu.
Hranaté telo s otvormi na pevné uchytenie.
Trojvodičové pripojenie podľa schémy pre DC verziu.
Výstup NPN v prevedení normally open.
Konštrukcia určená pre zapustenú montáž.
Horizontálny smer snímania.
Ideálne pre
Priemyselnú automatizáciu a strojné zariadenia.
Detekciu kovových dielov na výrobných a dopravných linkách.
Polohovanie mechanických častí.
Snímanie koncových polôh a prítomnosti kovových objektov.
Obsah balenia
Indukčný približovací senzor PS-05N s káblom
Prečo zvoliť tento produkt
Jasne určené výstupné prevedenie NPN NO pre DC aplikácie.
Kompaktná hranatá konštrukcia vhodná na pevnú montáž.
Konkrétne uvedená snímacia vzdialenosť 5,0 mm.
Spínacia frekvencia 800 Hz pre rýchle snímanie.
Káblové pripojenie uľahčuje priame zapojenie do zariadenia.
Pokyny na inštaláciu a prevádzku
Dodržte zapojenie vodičov podľa schémy pre NPN DC prevedenie.
Senzor inštalujte v súlade s požadovaným spôsobom zapustenej montáže.
Pri montáži dodržte orientáciu snímacej plochy a horizontálny smer snímania.
Pred uvedením do prevádzky overte kompatibilitu napájania a vstupu pripojeného riadiaceho systému.
Bezpečnostné upozornenie
Nesprávne zapojenie môže spôsobiť poškodenie senzora alebo pripojeného zariadenia.
Montáž a zapojenie vykonávajte pri odpojenom napájaní.
Inštaláciu do priemyselného zariadenia vykonávajte odborne spôsobilou osobou.
Zabráňte mechanickému poškodeniu kábla a snímacej plochy.
