Description

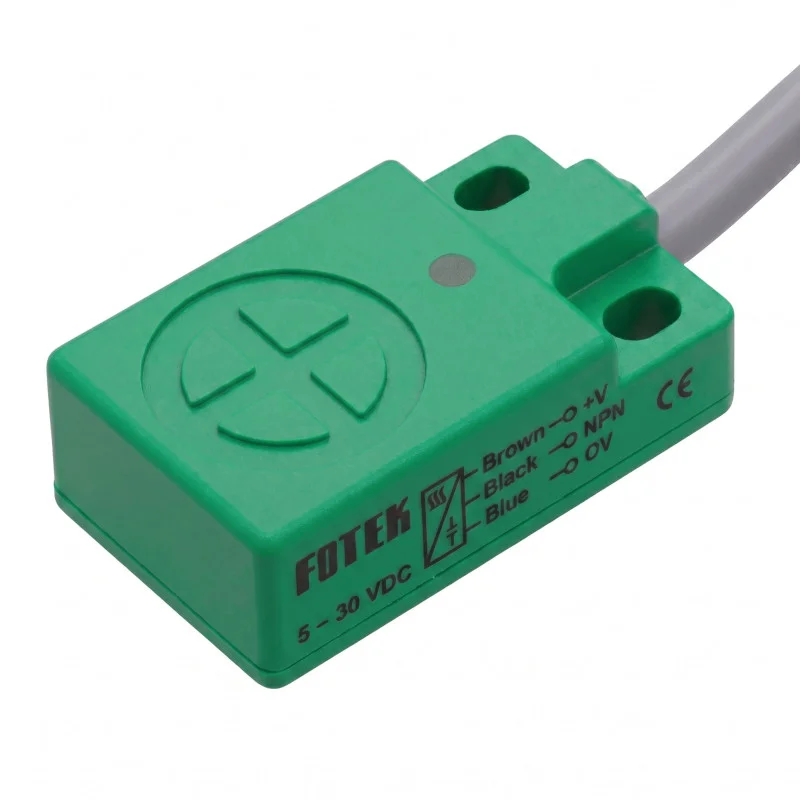

Den induktiva närhetssensorn FOTEK SP-05P är en beröringsfri sensor avsedd för att detektera metallföremål i automations- och styrapplikationer. Konstruktionen i ett korthus möjliggör installation i begränsade utrymmen och frontal avkänning i vertikal riktning. SP-05P-modellen, enligt ovanstående märkning, fungerar som en DC-sensor med en PNP-utgång och en NO-omkopplingsfunktion.
Tekniska specifikationer
Modell: SP-05P
Serie: PS-serien induktiv närhetssensor
Tillverkare: FOTEK
Designtyp: platttyp, plattdesign
Avkänningsprincip: induktiv närhetssensor
Utmatningsmetod: PNP
Utgångsstatus: NEJ
Avkänningsavstånd: 5,0 mm
Monteringsmetod: infälld
Skanningsriktning: vertikal
Matningsspänning: 1030 VDC
Maximal utgångsström: 150 mA
Maximal strömförbrukning: 10 mA
Restspänning: < 0,1 V
Avledarström: < 0,8 mA
Strömförsörjningsrippel: < 20% Vp-p
Hysteres: < 10 % av avkänningsavståndet
Temperaturavvikelse: < 10 m/°C
Spänningsavvikelse: < 1 m/V
Skyddskrets: kortslutnings- och polaritetsskydd
Arbetstemperatur: -25 °C till +80 °C
Driftsfuktighet: 35 % till 95 % relativ luftfuktighet
Skydd: IP67
Färg på avkänningsytan för PNP-varianten: grön
Ledningsanslutningar: brun +10 till 30 VDC, blå 0 V, svart utgång
Sensorkroppens mått: 30,5 × 18,0 × 10,0 mm
Kabellängd: 200 cm
Switchfrekvens: 800 Hz
Funktioner och egenskaper
Beröringsfri induktiv detektering av metallföremål.
Korthölje för fast montering med hjälp av monteringshål.
Infälld sensordesign.
PNP-utgång med NO-omkopplingsfunktion.
Tretrådig DC-anslutning enligt bifogat schema.
Kortslutnings- och felpolaritetsskydd på likströmssidan av varianten.
IP67-skydd för användning i industriella miljöer.
Idealisk för
Detektering av metalldelar i maskiner och automationsaggregat.
Positionssignalering av rörliga mekanismer.
Användning i fixturer, transportband och monteringsarbetsplatser.
Integrering i styrkretsar med 1030 VDC strömförsörjning.
Paketinnehåll
Induktiv närhetssensor FOTEK SP-05P med anslutningskabel
Varför välja den här produkten?
Tydligt identifierad modell med angiven utgångstyp, avkänningsavstånd och strömförsörjningsområde.
Kompakt kortdesign med måttritning för monteringsdesign.
PNP NO-utgång lämplig för vanliga DC-styrapplikationer.
Skyddsfunktioner och IP67-skyddsklassning möjliggör användning i tekniska installationer.
Installations- och bruksanvisning
Följ kopplingsschemat för PNP-varianten: brun för positiv matning, blå för 0 V, svart som utgång.
Montera sensorn enligt den angivna infällda monteringsmetoden.
Använd måttritningen för den specifika SP-05P-modellen vid konstruktionen av monteringen.
Överskrid inte det angivna matningsspänningsområdet eller den maximala utgångsströmmen.
Säkerhetsmeddelande
Gör elektriska anslutningar med strömförsörjningen frånkopplad.
Felaktig kabeldragning kan skada sensorn eller ansluten utrustning.
Observera polariteten på strömförsörjningen och utgångsbelastningen enligt kopplingsschemat.
Installera sensorn i en industriell apparat på ett sådant sätt att mekaniska skador på kabeln och sensorhuset undviks.
Installation i styrsystem och maskiner bör utföras av en person med lämplig elkvalifikation.
