Description

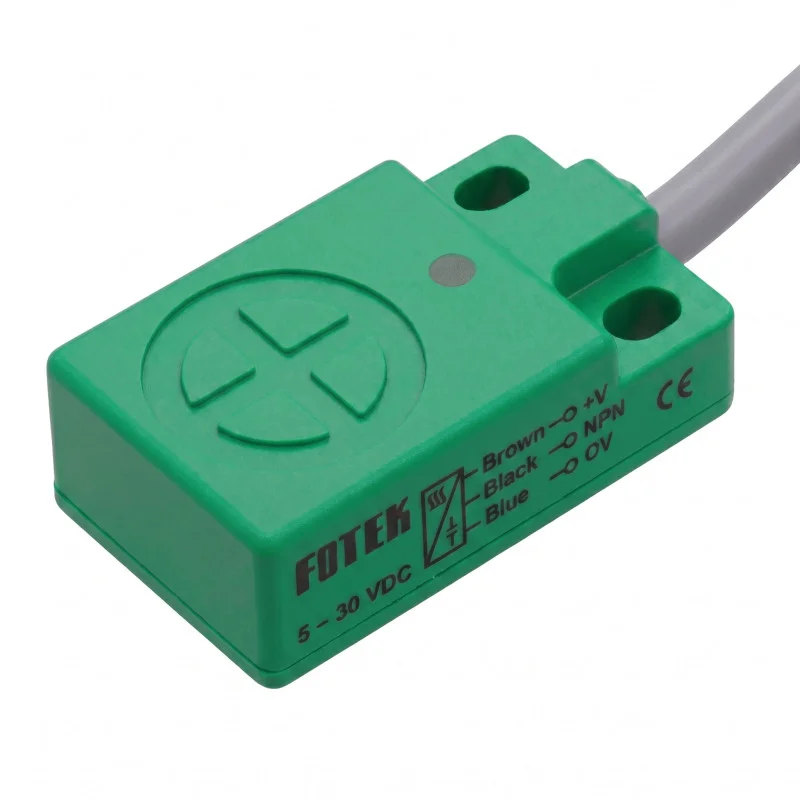

Den induktive nærhedssensor FOTEK SP-05PB er en berøringsfri sensor designet til detektering af metalgenstande i automatiserings- og maskinapplikationer. Det flade design muliggør fast montering i strukturer og udstyr, hvor gentagelig detektion over korte afstande er påkrævet. Sensoren er designet til DC-strømforsyning og bruger en PNP-transistorudgang.
Tekniske specifikationer
Model: FOTEK SP-05PB
Produktlinje: PS-seriens induktive nærhedssensor
Sensortype: induktiv nærhedssensor
Design: pladetype, pladedesign
Outputmetode: PNP
Udgangstilstand: NC
Tasteafstand: 5,0 mm
Monteringsmetode: plan
Scanningsretning: lodret
Forsyningsspænding: 10 til 30 VDC
Maksimal udgangsstrøm: 150 mA
Maksimalt strømforbrug: 10 mA
Restspænding: mindre end 0,1 V
Strømforsyningsrippel: mindre end 20% Vp-p
Hysterese: mindre end 10% af tasteafstanden
Temperaturforskydning: mindre end 10 µm pr. °C
Spændingsdrift: mindre end 1 µm pr. V
Beskyttelseskredsløb: kortslutnings- og omvendt polaritetsbeskyttelse
Arbejdstemperatur: -25 °C til +80 °C
Driftsfugtighed: 35 % til 95 % relativ luftfugtighed
Beskyttelse: IP67
Reaktionsfrekvens: 800 Hz
Kropsdimensioner: 30,5 × 17,5 × 10,0 mm
Kropslængde set fra siden: 18,0 mm
Ledningsforbindelse: brun +10 til 30 VDC, blå 0 V, sort udgang
Funktioner og egenskaber
Berøringsfri induktiv detektion af metalgenstande uden mekanisk slitage.
Fladt hus til montering på en plan overflade af enheden eller i en strukturel enhed.
Indbygget sensordesign til installation i et metalmiljø i henhold til producentens installationsbetingelser.
Transistor PNP-udgang i NC-version.
Treledertilslutning til DC-strømforsyning og udgangssignal.
Kortslutnings- og omvendt polaritetsbeskyttelse øger ledningernes holdbarhed.
IP67-beskyttelse muliggør brug i industrielle miljøer med øgede krav til støv- og vandafvisende egenskaber.
Ideel til
Positionsdetektion af metaldele i maskiner og automationssystemer.
Registrering af metaldele på inventar, glidemekanismer og transportbånd.
Ende- og referenceregistrering i industrielt udstyr.
Integration i styresystemer, der arbejder med PNP-indgange.
Pakkens indhold
Induktiv nærhedssensor FOTEK SP-05PB med tilslutningskabel.
Hvorfor vælge dette produkt?
En tydeligt udpeget model med en verificerbar betegnelse SP-05PB.
Kombination af printkortdesign, planforsænket montering og PNP NC-udgang til industrielle sensoropgaver.
De anførte elektriske og driftsmæssige parametre svarer til produktlinjespecifikationen for DC-varianten og dimensionstabellen for SP-05PB-modellen.
Beskyttelseskredsløb og IP67-beskyttelse understøtter implementering i tekniske applikationer, der kræver driftsmæssig holdbarhed.
Installations- og betjeningsvejledning
Følg ledningsdiagrammet ved tilslutning: brun til den positive effektpol, blå til 0 V, sort som udgang.
Overhold den planforsænkede monteringsmetode, der svarer til sensorens design.
Før idriftsættelse skal det kontrolleres, om PNP NC-udgangen er kompatibel med masterenhedens indgang.
Udfør installationen under hensyntagen til sensorens føleretning og arbejdsafstand.
Sikkerhedsmeddelelse
Forkert ledningsføring kan resultere i beskadigelse af sensoren eller det tilsluttede styresystemindgang.
Afbryd strømmen under installationen.
Undgå kortslutning af udgangsledningen og overskridelse af den tilladte udgangsstrøm.
Installation i industrielt udstyr bør udføres af en person med kendskab til elektriske kredsløb og styreindgange.
