Description

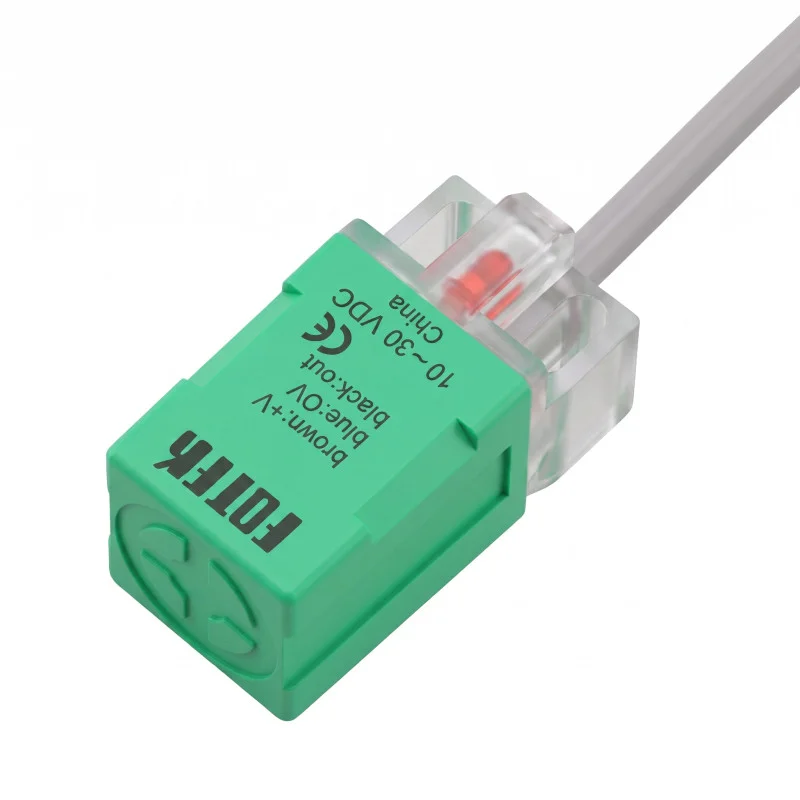

Der PL-05P ist ein induktiver Näherungssensor der PS-Serie zur berührungslosen Erkennung von Metallobjekten in Automatisierungs- und Steuerungsanwendungen. Er zeichnet sich durch seine längliche, quadratische Bauform mit horizontaler Messrichtung, flächenbündiger Montage und einem PNP-Transistorausgang (NO-Version) aus. Der Sensor eignet sich für industrielle Systeme, Maschinen und Positionieranwendungen, bei denen eine wiederholgenaue Erkennung von Metallobjekten im Gleichspannungsbetrieb erforderlich ist.
Technische Spezifikationen
Modell: PL-05P
Serie: Induktiver Näherungssensor der PS-Serie
Designtyp: länglicher quadratischer Typ
Sensortyp: induktiver Näherungssensor
Ausgabemethode: PNP
Ausgabestatus: NEIN
Versorgungsspannung: 1030 V DC
Erfassungsabstand: 5,0 mm
Montageart: bündig
Scanrichtung: horizontal
Maximaler Ausgangsstrom: 150 mA
Maximale Stromaufnahme: 10 mA
Restspannung: weniger als 0,1 V
Leckstrom: weniger als 0,8 mA
Hysterese: weniger als 10 % der Erfassungsdistanz
Temperaturdrift: weniger als 10 µm pro °C
Spannungsdrift: weniger als 1 µm pro V
Schutzschaltung: gegen Kurzschluss und Verpolung
Betriebstemperatur: -25 °C bis +80 °C
Betriebsfeuchtigkeit: 35 % bis 95 % relative Luftfeuchtigkeit
Schutzart: IP67
Ansprechfrequenz: 800 Hz
Farbe der Sensorfläche der PNP-Version: grün
Abmessungen des Gehäuses: Vorderseite 17,0 × 17,0 mm, Gehäuselänge 35,0 mm
Befestigungslöcher: 2 Löcher 3,2 mm
Kabellänge: 100 cm
Kabelanschluss: braun Pluspol für die Stromversorgung, blau Minuspol für die Stromversorgung, schwarz Ausgang
Funktionen und Merkmale
Berührungslose induktive Erkennung von Metallgegenständen ohne mechanischen Verschleiß des Sensorteils.
Quadratischer, länglicher Körper zur Montage in Maschinen, Vorrichtungen und Automatisierungseinheiten.
Die flächenbündige Bauweise ermöglicht die Installation in einer Metallumgebung und erfüllt gleichzeitig die Montagebedingungen für flächenbündige Sensoren.
PNP-Transistorausgang in NO-Logik zum Anschluss an Steuereingänge von Gleichstromsystemen.
Der Kurzschluss- und Verpolungsschutz erhöht den Widerstand beim Anschluss an Gleichstromkreise.
Die Schutzart IP67 ermöglicht den Einsatz in Umgebungen mit erhöhter Staub- und Feuchtigkeitsbelastung.
Die LED-Anzeige ist in der Karosseriezeichnungsdokumentation dargestellt.
Ideal für
Erkennung von Metallteilen an Produktions- und Montagelinien.
Erfassung der Position mechanischer Teile von Maschinen und Anlagen.
Endpunkt- und Anwesenheitserkennung in der industriellen Automatisierung.
Integration in Steuerungssysteme mit Gleichstromversorgung und PNP-Eingängen.
Anwendungen, bei denen eine bündige Montage eines quadratischen induktiven Sensors erforderlich ist.
Packungsinhalt
Induktiver Näherungssensor PL-05P
Warum sollten Sie sich für dieses Produkt entscheiden?
Klar als PNP NO-Schaltung für Gleichstrom-Steuerschaltungen ausgelegt.
Zu den verifizierten Spezifikationen gehören eine 1030 VDC-Stromversorgung, ein Erfassungsabstand von 5,0 mm und eine Ansprechfrequenz von 800 Hz.
Die flächenbündige Montage und die quadratische Bauform erleichtern die mechanische Integration in das Gerätedesign.
Kurzschluss- und Verpolungsschutzschaltungen tragen bei korrekter Verbindung zu einem sichereren Betrieb bei.
Die Schutzart IP67 und ein breiter Betriebstemperaturbereich ermöglichen den Einsatz in industriellen Umgebungen.
Installations- und Bedienungsanleitung
Stellen Sie die Verbindung gemäß dem Schaltplan für die PNP-Version her: braunes Kabel an den Pluspol des Netzteils, blaues Kabel an den Minuspol des Netzteils, schwarzes Kabel als Ausgang.
Beachten Sie die Einbaubedingungen für den flächenbündig montierten induktiven Sensor und halten Sie die mechanischen Abmessungen des Gehäuses und der Befestigungslöcher ein.
Der Sensor darf nur innerhalb des Versorgungsspannungsbereichs von 1030 VDC verwendet werden.
Bei der Auslegung der Ausgangslast darf der maximale Ausgangsstrom von 150 mA nicht überschritten werden.
Sicherheitshinweis
Eine fehlerhafte Verkabelung kann zu Schäden am Sensor oder an angeschlossenen Geräten führen.
Die Installation und die elektrischen Anschlüsse sollten bei abgeschalteter Stromversorgung erfolgen.
Beachten Sie die Polarität der Stromversorgung und den korrekten Ausgangsanschluss gemäß dem Schaltplan des Herstellers.
Bei der Verwendung in Industrieanlagen ist auf eine fachgerechte Installation und einen angemessenen Schutz der Stromkreise zu achten.
Der Sensor darf nicht außerhalb der angegebenen elektrischen und klimatischen Parameter verwendet werden.
