Description

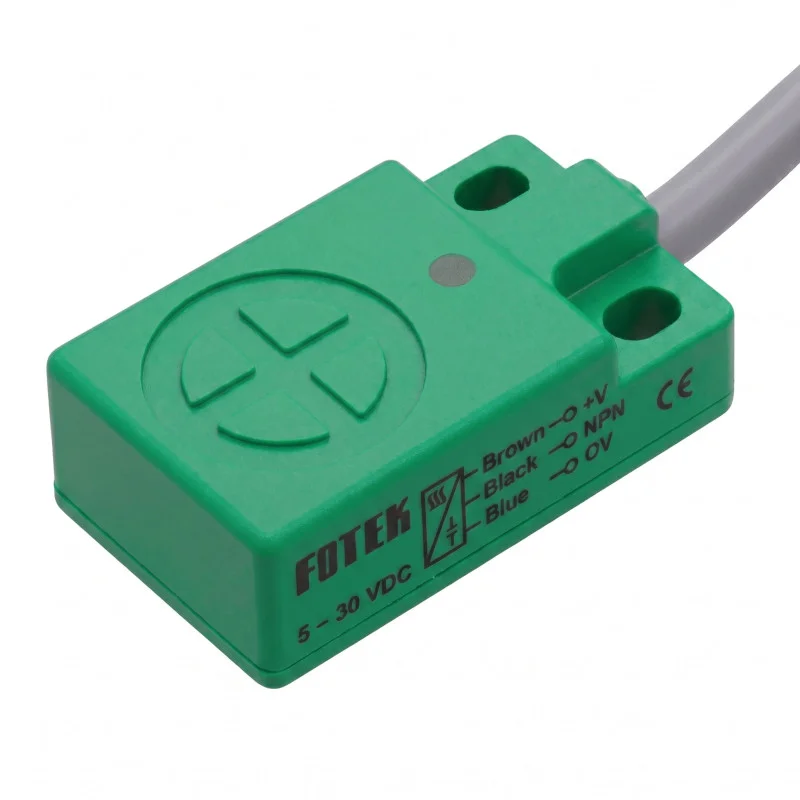

Der induktive Näherungssensor FOTEK SP-05P ist ein berührungsloser Sensor zur Erkennung von Metallobjekten in Automatisierungs- und Steuerungsanwendungen. Dank seines kompakten Gehäuses lässt er sich auch bei beengten Platzverhältnissen installieren und erfasst Objekte frontal in vertikaler Richtung. Wie die obige Kennzeichnung zeigt, arbeitet der SP-05P als Gleichstromsensor mit PNP-Ausgang und Schließerfunktion.
Technische Spezifikationen
Modell: SP-05P
Serie: Induktiver Näherungssensor der PS-Serie
Hersteller: FOTEK
Bauart: Plattenbauart, Plattendesign
Erfassungsprinzip: induktiver Näherungssensor
Ausgabemethode: PNP
Ausgabestatus: NEIN
Erfassungsabstand: 5,0 mm
Montageart: bündig
Scanrichtung: vertikal
Versorgungsspannung: 1030 V DC
Maximaler Ausgangsstrom: 150 mA
Maximale Stromaufnahme: 10 mA
Restspannung: < 0,1 V
Ableiterstrom: < 0,8 mA
Restwelligkeit der Stromversorgung: < 20 % Vss
Hysterese: < 10 % der Erfassungsdistanz
Temperaturdrift: < 10 m/°C
Spannungsdrift: < 1 m/V
Schutzschaltung: Kurzschluss- und Verpolungsschutz
Betriebstemperatur: -25 °C bis +80 °C
Betriebsfeuchtigkeit: 35 % bis 95 % relative Luftfeuchtigkeit
Schutzart: IP67
Farbe der Sensoroberfläche der PNP-Variante: grün
Drahtanschlüsse: braun +10 bis 30 VDC, blau 0 V, schwarz Ausgang
Abmessungen des Sensorgehäuses: 30,5 × 18,0 × 10,0 mm
Kabellänge: 200 cm
Schaltfrequenz: 800 Hz
Funktionen und Merkmale
Berührungslose induktive Erkennung von Metallgegenständen.
Platinengehäuse zur festen Montage mittels Befestigungslöchern.
Versenkte Sensorkonstruktion.
PNP-Ausgang ohne Schaltfunktion.
Dreidraht-Gleichstromanschluss gemäß beigefügtem Schaltplan.
Kurzschluss- und Verpolungsschutz auf der Gleichstromseite der Variante.
Schutzart IP67 für den Einsatz in industriellen Umgebungen.
Ideal für
Erkennung von Metallteilen in Maschinen- und Automatisierungsanlagen.
Positionssignalisierung von beweglichen Mechanismen.
Einsatz in Vorrichtungen, Förderbändern und Montagearbeitsplätzen.
Integration in Steuerschaltungen mit 1030 VDC-Stromversorgung.
Packungsinhalt
Induktiver Näherungssensor FOTEK SP-05P mit Anschlusskabel
Warum sollten Sie sich für dieses Produkt entscheiden?
Eindeutig identifiziertes Modell mit Angabe des Ausgabetyps, der Erfassungsdistanz und des Stromversorgungsbereichs.
Kompaktes Platinendesign mit Maßzeichnung für die Montageplanung.
PNP-NO-Ausgang geeignet für gängige Gleichstromsteuerungsanwendungen.
Schutzfunktionen und die Schutzart IP67 ermöglichen den Einsatz in technischen Installationen.
Installations- und Bedienungsanleitung
Beachten Sie den Schaltplan für die PNP-Variante: Braun für positive Versorgungsspannung, Blau für 0 V, Schwarz als Ausgang.
Montieren Sie den Sensor gemäß der angegebenen Unterputzmontage.
Verwenden Sie bei der Konstruktion der Halterung die Maßzeichnung des spezifischen Modells SP-05P.
Die angegebenen Versorgungsspannungsbereiche und maximalen Ausgangsströme dürfen nicht überschritten werden.
Sicherheitshinweis
Die elektrischen Verbindungen müssen bei getrennter Stromversorgung hergestellt werden.
Eine fehlerhafte Verkabelung kann zu Schäden am Sensor oder an angeschlossenen Geräten führen.
Beachten Sie die Polarität der Stromversorgung und der Ausgangslast gemäß dem Schaltplan.
Installieren Sie den Sensor in einem Industriegerät so, dass mechanische Beschädigungen des Kabels und des Sensorgehäuses vermieden werden.
Der Einbau in Steuerungssysteme und Maschinen sollte von einer Person mit entsprechender elektrotechnischer Qualifikation durchgeführt werden.
