Description

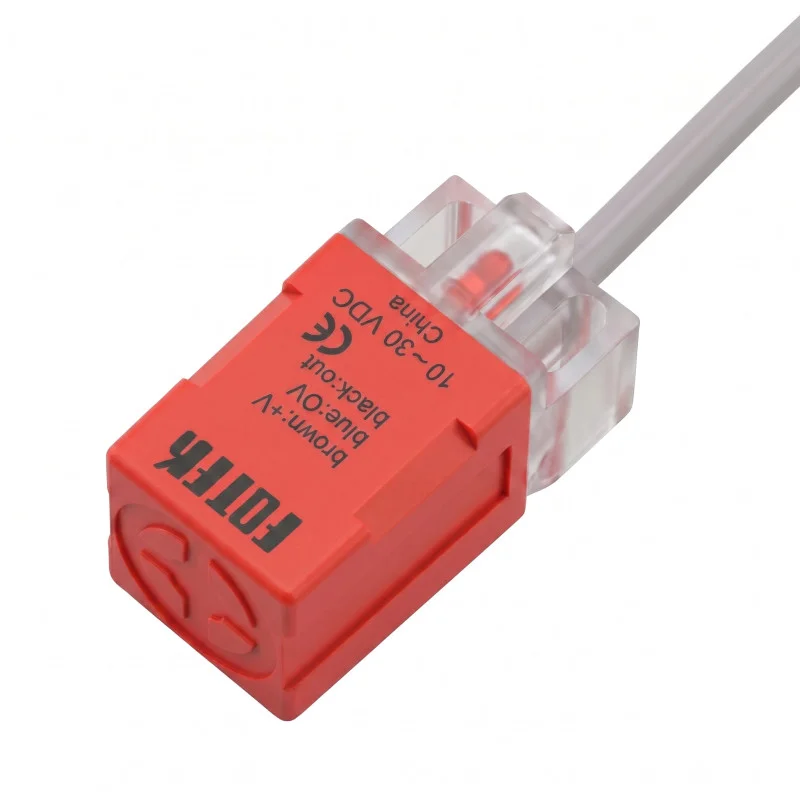

Induktivni senzor PL-05N je beskontaktni senzor dizajniran za detekciju metalnih predmeta u industrijskim i automatizacijskim primjenama. Dizajn s pravokutnim tijelom omogućuje fiksnu montažu u konstrukcijama i strojnim jedinicama. Senzor je opremljen kabelom od 100 cm i prikladan je za zadatke gdje je potrebno prebacivanje izlaza pri približavanju metalnom cilju bez mehaničkog kontakta.
Tehničke specifikacije
Model: PL-05N
Vrsta proizvoda: induktivni senzor blizine
Dizajn: dugo kvadratno tijelo
Izlazno stanje: NE
Izlazna metoda: NPN
Udaljenost detekcije: 5,0 mm
Način montaže: ugradbena montaža
Smjer skeniranja: horizontalni
Napon napajanja: 10 do 30 V DC
Odziv: 800 Hz
Zaštita: IP67
Radna temperatura: -25 do +80 °C
Radna vlažnost: 35 do 95% relativne vlažnosti
Maksimalna izlazna struja: 150 mA
Maksimalna potrošnja struje: 10 mA
Preostali napon: manji od 0,1 V
Priključak žice: smeđi +10 do 30 V DC, plavi 0 V, crni izlaz
Zaštitni krugovi: zaštita od kratkog spoja i obrnutog polariteta
Dimenzije tijela: 17 x 17 x 35 mm
Duljina kabela: 100 cm
Funkcije i značajke
Beskontaktno induktivno otkrivanje metalnih predmeta.
Pravokutno tijelo s montažnim otvorima za sigurnu montažu.
LED indikator statusa na tijelu senzora.
Trožični DC dizajn s NPN tranzistorskim izlazom.
Ugradbeni dizajn za ugradnju u ravnini s montažnim elementom.
Dizajn s IP67 zaštitom za upotrebu u industrijskim okruženjima.
Idealno za
Detekcija položaja metalnih dijelova u strojevima i automatiziranim linijama.
Detekcija prisutnosti metalnih dijelova u dodavačima, uređajima i transporterima.
Osjetnik kraja i položaja u industrijskim primjenama.
Integracija u upravljačke sustave koji rade s istosmjernim napajanjem i NPN ulazima.
Sadržaj paketa
Induktivni senzor PL-05N s priključnim kabelom 100 cm
Zašto odabrati ovaj proizvod?
Specifično dizajnirani električni priključci i poznati tip izlaza olakšavaju integraciju u upravljačke krugove.
Ugradbeni dizajn i kompaktno kvadratno tijelo podržavaju ugradnju u ograničenim prostorima.
IP67 zaštita i ugrađeni zaštitni krugovi proširuju mogućnosti korištenja u industrijskim pogonima.
Brzi odziv je prikladan za detekciju u primjenama s većom učestalošću promjena stanja.
Upute za instalaciju i uporabu
Slijedite spajanje žica prema priključcima senzora: smeđa žica za napajanje, plava žica 0 V, crna žica za izlaz.
Instalirajte senzor u skladu s potrebnim načinom montaže za ugradnju u zid.
Tijekom instalacije osigurajte mehaničku stabilnost i zaštitu kabela od zatezanja, loma i habanja.
Prije puštanja u rad, provjerite kompatibilnost NPN izlaza s ulazom nizvodnog uređaja.
Sigurnosna obavijest
Instalaciju i spajanje izvodite samo kada je napajanje isključeno.
Nepravilno ožičenje može dovesti do oštećenja senzora ili spojenog upravljačkog sustava.
Pridržavajte se navedenog istosmjernog napona napajanja i ne prekoračujte maksimalno izlazno opterećenje.
Ugradnju u električnu i upravljačku opremu treba izvršiti osoba s odgovarajućim stručnim kvalifikacijama.
