Description

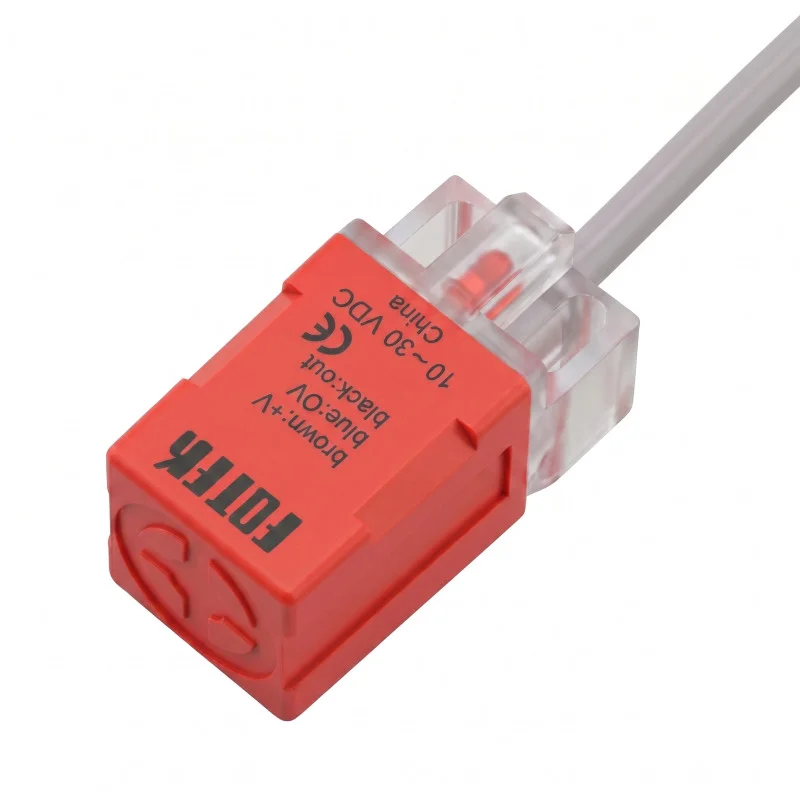

Induktivni senzor bližine PS-05N se uporablja za brezkontaktno zaznavanje kovinskih predmetov v avtomatizaciji, pozicioniranju in senzorskih aplikacijah. Kvadratna zasnova omogoča fiksno montažo v konstrukcije in naprave, kjer je potrebno ponovljivo preklapljanje brez mehanskega stika. Izdelek je dobavljen s 100 cm priključnim kablom.
Tehnične specifikacije
Model: PS-05N
Linija izdelkov: Induktivni senzor bližine serije PS
Vrsta oblikovanja: kvadratna
Vrsta senzorja: induktivni senzor bližine
Izhodna metoda: NPN
Izhodno stanje: NE
Razdalja zaznavanja: 5,0 mm
Način montaže: vgradna
Smer skeniranja: vodoravna
Napajalna napetost: 10 do 30 V enosmernega toka
Preklopna frekvenca: 800 Hz
Dolžina kabla: 100 cm
Dimenzije ohišja: 17,0 x 17,0 x 29,0 mm
Funkcije in lastnosti
Brezkontaktno zaznavanje kovinskih predmetov z uporabo induktivnega principa.
Kvadratno telo z luknjami za trdno pritrditev.
Trižična povezava po diagramu za DC različico.
NPN izhod v normalno odprti izvedbi.
Zasnova, zasnovana za vgradno montažo.
Vodoravna smer skeniranja.
Idealno za
Industrijska avtomatizacija in stroji.
Zaznavanje kovinskih delov na proizvodnih in transportnih linijah.
Pozicioniranje mehanskih delov.
Zaznavanje končnih položajev in prisotnosti kovinskih predmetov.
Vsebina paketa
Induktivni senzor bližine PS-05N s kablom
Zakaj izbrati ta izdelek?
Jasno označena zasnova izhoda NPN NO za enosmerne aplikacije.
Kompaktna kvadratna zasnova, primerna za fiksno namestitev.
Natančno navedena razdalja zaznavanja 5,0 mm.
Preklopna frekvenca 800 Hz za hitro zaznavanje.
Žična povezava omogoča enostavno priključitev neposredno na vašo napravo.
Navodila za namestitev in uporabo
Sledite shemi ožičenja za različico NPN DC.
Senzor namestite v skladu z želenim načinom vgradnje.
Pri namestitvi upoštevajte orientacijo zaznavne površine in vodoravno smer zaznavanja.
Pred zagonom preverite združljivost napajanja in vhoda priključenega krmilnega sistema.
Varnostno obvestilo
Nepravilna vezava lahko poškoduje senzor ali priključeno napravo.
Namestitev in priključitev izvedite pri izklopljenem električnem omrežju.
Vgradnjo v industrijsko opremo mora izvesti usposobljena oseba.
Preprečite mehanske poškodbe kabla in zaznavne površine.
