Description

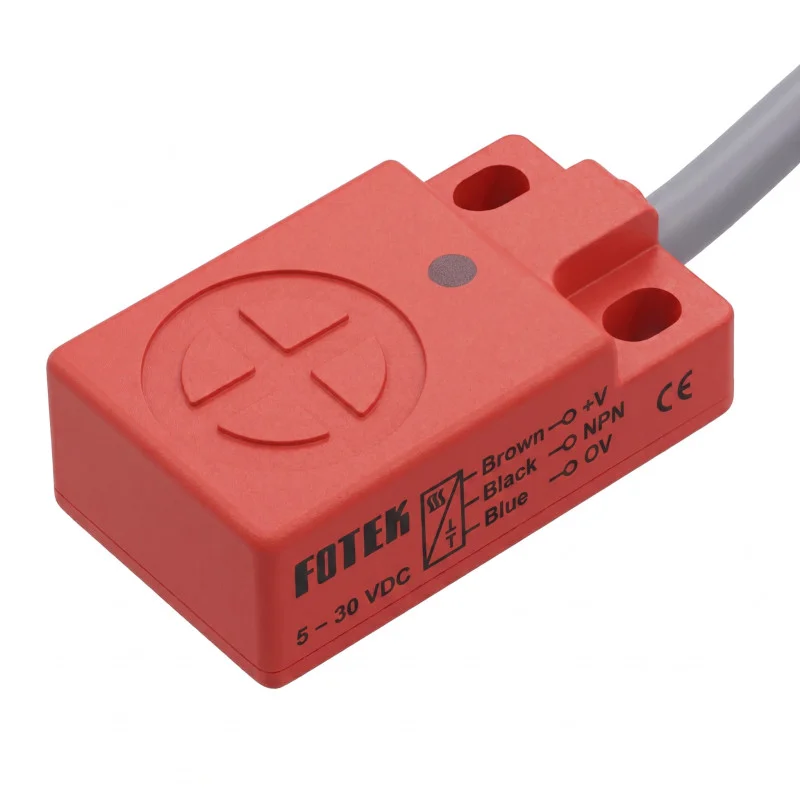

Induktivni senzor blizine serije PS SP-05N je beskontaktni senzor za detekciju metalnih predmeta u industrijskim i automatizacijskim primjenama. Dizajn ploče s montažnim rupama omogućuje čvrsto pričvršćivanje na strukturu stroja ili uređaja. Senzor je dizajniran za istosmjerno napajanje i koristi NPN izlaz u NO verziji.
Tehničke specifikacije
Linija proizvoda: Induktivni senzor blizine serije PS
Model: SP-05N
Vrsta dizajna: vrsta ploče, dizajn ploče
Princip osjećanja: induktivni senzor blizine
Izlazna metoda: NPN
Izlazno stanje: NE
Udaljenost detekcije: 5,0 mm
Način montaže: u ravnini
Smjer skeniranja: vertikalno
Napon napajanja: 10 do 30 VDC
Maksimalna izlazna struja: 150 mA
Maksimalna potrošnja struje: 10 mA
Preostali napon: manji od 0,1 V
Struja curenja: manja od 0,8 mA
Histereza: manje od 10% udaljenosti detekcije
Temperaturni drift: manji od 10 µm po °C
Pomak napona: manji od 1 µm po V
Zaštitni krug: zaštita od kratkog spoja i obrnutog polariteta
Radna temperatura: -25 °C do +80 °C
Radna vlažnost: 35% do 95% relativne vlažnosti
Zaštita: IP67
Frekvencija odziva: 800 Hz
Dimenzije tijela: 30,5 x 17,5 x 10,0 mm
Duljina kabela: 200 cm
Priključak: kabelska utičnica
Funkcije i značajke
Beskontaktno otkrivanje metalnih predmeta bez mehaničkog trošenja senzorskog dijela.
Kućište ploče s montažnim rupama za fiksnu montažu.
Ugradbeni senzor za ugradnju u metalno okruženje prema uvjetima ugradnje proizvođača.
Trožilni DC priključak s NPN izlazom.
Dizajn s IP67 zaštitom za upotrebu u industrijskim okruženjima.
Idealno za
Detekcija položaja metalnih dijelova strojeva i mehanizama.
Detekcija prisutnosti metalnih dijelova u automatiziranim linijama.
Industrijski upravljački sustavi, pribor i proizvodna oprema.
Primjene gdje je potreban kompaktan, ravan dizajn senzora.
Sadržaj paketa
Induktivni senzor blizine PS serije SP-05N s kabelom
Zašto odabrati ovaj proizvod?
Jasno definirani električni i mehanički parametri za DC primjene.
Kompaktni dizajn panela za ugradnju u ograničenom prostoru.
NPN NO izlaz pogodan za uobičajene industrijske upravljačke ulaze.
Zaštita od kratkog spoja i obrnutog polariteta povećava trajnost ožičenja.
IP67 zaštita omogućuje korištenje u zahtjevnijim radnim okruženjima.
Upute za instalaciju i uporabu
Prilikom spajanja slijedite shemu ožičenja za DC verziju: smeđa žica za pozitivni pol napajanja, plava žica za negativni pol, crna žica kao izlaz.
Izvršite instalaciju uzimajući u obzir udubljeni dizajn senzora i smjer detekcije.
Napajanje i ulazni krug opterećenja moraju odgovarati parametrima senzora.
Prije puštanja u rad, provjerite ispravan polaritet i priključak izlaza.
Sigurnosna obavijest
Nepravilno ožičenje može oštetiti senzor ili priključenu opremu.
Isključite napajanje tijekom montaže i spajanja.
Ne prekoračujte dopušteni napon napajanja i maksimalnu izlaznu struju.
Ugradnju u industrijsku opremu treba izvršiti osoba koja poznaje odgovarajuće električne instalacije.
Ne izlažite kabel prekomjernom naprezanju, savijanju ili mehaničkim oštećenjima.
