Description

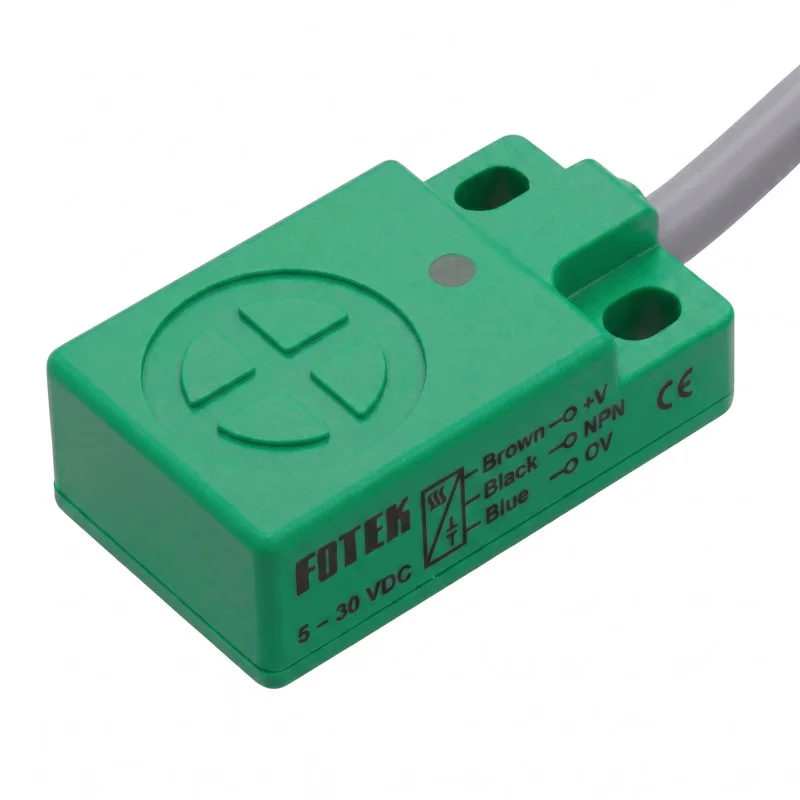

A FOTEK SP-05P induktív közelségérzékelő egy érintésmentes érzékelő, amelyet fémtárgyak érzékelésére terveztek automatizálási és vezérlési alkalmazásokban. A NYÁK-ba épített kialakítás lehetővé teszi a korlátozott helyen történő telepítést és a függőleges irányú elölről történő érzékelést. Az SP-05P modell a fenti jelölés szerint DC érzékelőként működik, PNP kimenettel és NO kapcsolófunkcióval.
Műszaki adatok
Modell: SP-05P
Sorozat: PS sorozatú induktív közelségérzékelő
Gyártó: FOTEK
Kialakítási típus: lemezes típus, lemezes kialakítás
Érzékelési elv: induktív közelségérzékelő
Kimeneti mód: PNP
Kimeneti állapot: NEM
Érzékelési távolság: 5,0 mm
Szerelési mód: süllyesztett
Szkennelési irány: függőleges
Tápfeszültség: 1030 VDC
Maximális kimeneti áram: 150 mA
Maximális áramfelvétel: 10 mA
Maradékfeszültség: < 0,1 V
Levezetőáram: < 0,8 mA
Tápfeszültség ingadozása: < 20% Vp-p
Hiszterézis: < az érzékelési távolság 10%-a
Hőmérséklet-ingadozás: < 10 m/°C
Feszültségingadozás: < 1 m/V
Védő áramkör: rövidzárlat és fordított polaritás elleni védelem
Üzemi hőmérséklet: -25 °C és +80 °C között
Üzemi páratartalom: 35% – 95% relatív páratartalom
Védelem: IP67
A PNP változat érzékelő felületének színe: zöld
Vezetékes csatlakozások: barna +10 – 30 VDC, kék 0 V, fekete kimenet
Érzékelő test méretei: 30,5 × 18,0 × 10,0 mm
Kábelhossz: 200 cm
Kapcsolási frekvencia: 800 Hz
Funkciók és jellemzők
Fémtárgyak érintésmentes induktív detektálása.
Rögzítőfuratokon keresztül rögzített rögzítéshez használható panelház.
Süllyesztett érzékelő kialakítás.
PNP kimenet NO kapcsolási funkcióval.
Háromvezetékes egyenáramú csatlakozás a mellékelt rajz szerint.
Rövidzárlat és fordított polaritás elleni védelem a változat egyenáramú oldalán.
IP67 védelem ipari környezetben való használatra.
Ideális a következőkhöz:
Fém alkatrészek detektálása gép- és automatizálási egységekben.
Mozgó mechanizmusok helyzetjelzése.
Használat szerelvényekben, szállítószalagokban és összeszerelő munkahelyeken.
Integrálás vezérlő áramkörökbe 1030 VDC tápegységgel.
A csomag tartalma
FOTEK SP-05P induktív közelségérzékelő csatlakozókábellel
Miért válassza ezt a terméket?
Világosan azonosítható modell a megadott kimeneti típussal, érzékelési távolsággal és tápegység-tartománygal.
Kompakt áramköri kialakítás méretrajzokkal az összeszerelési tervezéshez.
PNP NO kimenet, amely alkalmas az általános DC vezérlési alkalmazásokhoz.
A védelmi funkciók és az IP67 védelem támogatják a műszaki telepítésekben való használatot.
Telepítési és üzemeltetési utasítások
Kövesse a PNP változat bekötési rajzát: barna a pozitív táphoz, kék a 0 V-hoz, fekete a kimenethez.
Szerelje fel az érzékelőt a megadott süllyesztett szerelési módszernek megfelelően.
A rögzítés tervezésekor az adott SP-05P modell méretrajzát kell használni.
Ne lépje túl a megadott tápfeszültség-tartományt vagy a maximális kimeneti áramot.
Biztonsági figyelmeztetés
Az elektromos csatlakozásokat lekapcsolt tápellátás mellett végezze.
A helytelen bekötés károsíthatja az érzékelőt vagy a csatlakoztatott berendezéseket.
Ügyeljen a tápegység és a kimeneti terhelés polaritására a kapcsolási rajz szerint.
Az érzékelőt ipari eszközbe úgy kell beszerelni, hogy elkerülhető legyen a kábel és az érzékelő testének mechanikai sérülése.
A vezérlőrendszerekbe és gépekbe történő telepítést megfelelő villamossági képesítéssel rendelkező személynek kell elvégeznie.
