Description

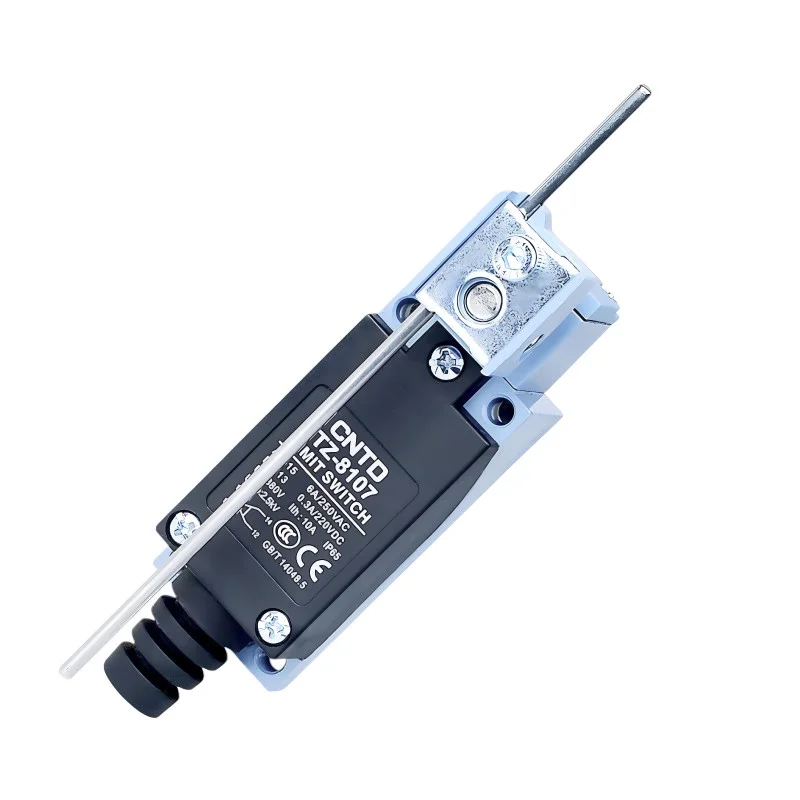

Le capteur de fin de course CNTD TZ-8107 de la série TZ-8 est un capteur mécanique industriel à actionneur direct constitué d’une tige métallique pleine. Sa conception assure une détection précise de la position et des butées mécaniques nécessitant un contact direct et sans jeu élastique. Grâce à sa construction robuste et à sa haute résistance mécanique, il est adapté à un fonctionnement continu dans les applications industrielles les plus exigeantes.
Spécifications techniques
Type : interrupteur de fin de course mécanique
Modèle : TZ-8107
Contrôleur : tige métallique solide
Configuration des contacts : 1× NO + 1× NC (double circuit)
Vitesse de fonctionnement : 5 mm/s à 0,5 m/s
Résistance de contact : max. 25 m
Résistance d’isolement : min. 100 M (à 500 V CC)
Rigidité diélectrique : 1500 V CA / 1 minute
Durée de vie mécanique : 1 000 000 de cycles
Durée de vie électrique : plus de 500 000 cycles de commutation
Température de fonctionnement : -20 °C à +70 °C
Humidité relative : 95 % HR
Protection : IP65
Dimensions : 29 × 27 × 129 mm
Poids : 180 g
Tensions et courants nominaux
| Résistif (CA) | 125 V CA | 5 A | 5 A |
| 250 V CA | 5 A | 5 A | |
| Résistif (CC) | 830 V CC | 5 A | 5 A |
| 125 V CC | 0,4A | 0,4A | |
| 250 V CC | 0,2A | 0,2A | |
| Induction (CA) | 125 V CA | 3 A | 3 A |
| 250 V CA | 3 A | 3 A | |
| Inductif (CC) | 830 V CC | 4 A | 4 A |
| 125 V CC | 3 A | 3 A | |
| 250 V CC | 3 A | 3 A | |
| Courant de surtension | 12 A | 24 A |
Fonctions et caractéristiques
Tige métallique massive pour une transmission de mouvement précise et répétable
Haute résistance mécanique sans surépaisseur élastique
Mécanisme à double ressort pour une longue durée de vie
construction en alliage d’aluminium et plastique renforcé
Résistant à l’eau, à la poussière et à l’huile (IP65)
Paramètres électriques stables pour les circuits AC et DC
Idéal pour
Automatisation industrielle
Systèmes de convoyage et de positionnement
Machines CNC et centres d’usinage
Lignes d’assemblage et d’emballage
Détection précise des positions d’extrémité et des butées mécaniques
Contenu de l’emballage
Interrupteur de fin de course CNTD TZ-8107
Pourquoi choisir ce produit ?
Spécification précise et claire des tensions et courants nominaux
Conception robuste adaptée aux environnements industriels
Longue durée de vie mécanique et électrique
Solution fiable pour les applications exigeantes
Qualité éprouvée de la série CNTD TZ-8
