Description

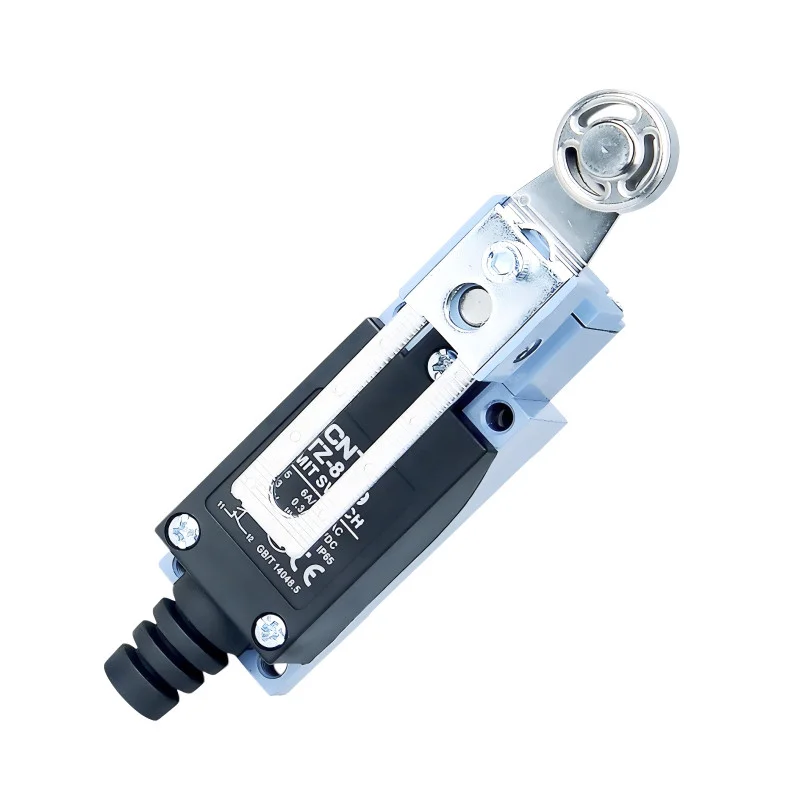

Le capteur de fin de course CNTD TZ-8109 de la série TZ-8 est un capteur mécanique industriel robuste doté d’un bras réglable se terminant par un galet métallique. Sa conception assure une détection précise de la position lors d’approches latérales ou obliques, nécessitant un contact régulier, un faible frottement et une résistance mécanique élevée. Le bras réglable permet d’ajuster facilement le point de commutation en fonction de l’application.
Spécifications techniques
Type : interrupteur de fin de course mécanique
Modèle : TZ-8109
Manette : bras réglable avec rouleau métallique
Configuration des contacts : 1× NO + 1× NC (double circuit)
Vitesse de fonctionnement : 5 mm/s à 0,5 m/s
Résistance de contact : max. 25 m
Résistance d’isolement : min. 100 M (à 500 V CC)
Rigidité diélectrique : 1500 V CA / 1 minute
Durée de vie mécanique : 1 000 000 de cycles
Durée de vie électrique : plus de 500 000 cycles de commutation
Température de fonctionnement : -20 °C à +70 °C
Humidité relative : 95 % HR
Protection : IP65
Dimensions du boîtier : 29 × 27 × 129 mm
Poids : 160 g
Tensions et courants nominaux
| Résistif (CA) | 125 V CA | 5 A | 5 A |
| 250 V CA | 5 A | 5 A | |
| Résistif (CC) | 830 V CC | 5 A | 5 A |
| 125 V CC | 0,4A | 0,4A | |
| 250 V CC | 0,2A | 0,2A | |
| Induction (CA) | 125 V CA | 3 A | 3 A |
| 250 V CA | 3 A | 3 A | |
| Inductif (CC) | 830 V CC | 4 A | 4 A |
| 125 V CC | 3 A | 3 A | |
| 250 V CC | 3 A | 3 A | |
| Courant de surtension | 12 A | 24 A |
Fonctions et caractéristiques
Le bras réglable permet un réglage précis du point de commutation
Rouleau métallique pour une faible friction et une résistance mécanique élevée
Fonctionnement sans problème lors des approches latérales et obliques
Mécanisme à double ressort pour une longue durée de vie
Boîtier robuste en alliage d’aluminium et plastique renforcé
Résistant à l’eau, à la poussière et à l’huile (IP65)
Idéal pour
Automatisation industrielle
Systèmes de convoyage et de manutention
Machines-outils à commande numérique
Lignes d’emballage et d’assemblage
Applications avec approche latérale ou oblique
Contenu de l’emballage
Interrupteur de fin de course CNTD TZ-8109
Pourquoi choisir ce produit ?
Tableau clair des tensions et courants nominaux
Haute durabilité mécanique et électrique
Conception ajustable pour une utilisation flexible
Fonctionnement fiable dans des environnements industriels exigeants
Qualité éprouvée de la série CNTD TZ-8
