Description

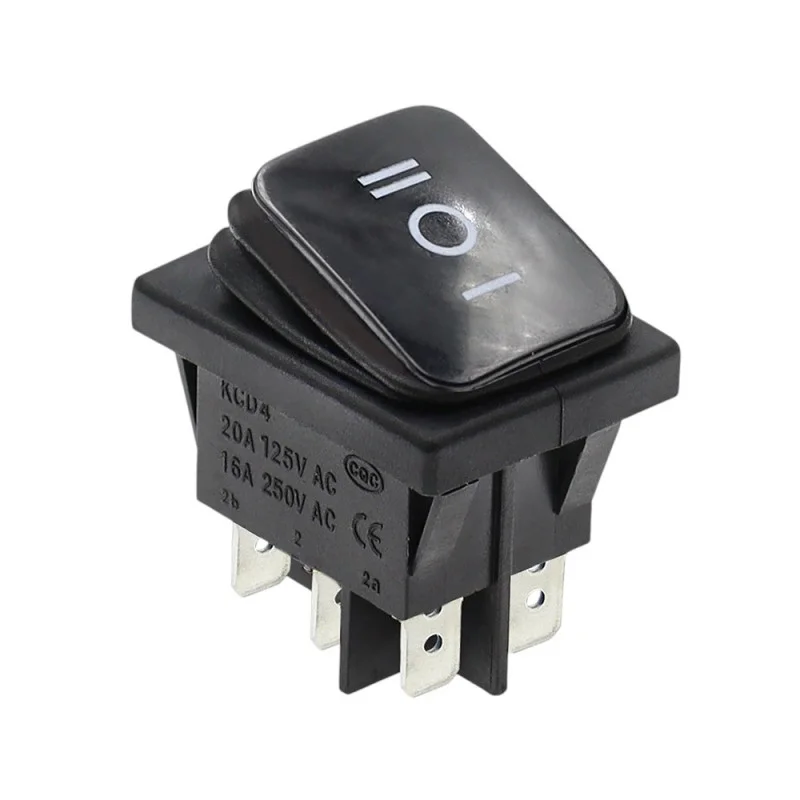

El interruptor basculante rectangular tipo KCD4 para montaje en panel está diseñado para conmutar circuitos en tres posiciones (E/S/II). Gracias a su protección IP65, también es adecuado para aplicaciones con requisitos elevados de protección contra el polvo y las salpicaduras de agua.
Especificaciones técnicas
Tipo: KCD4
Función: ON-OFF-ON (posición I/O/II)
Carga nominal: 16 A a 250 V CA
Voltaje máximo: 250 V
Orificio de montaje: 30 x 22 mm
Dimensiones: 31 x 25 x 35 mm
Altura de instalación (profundidad necesaria en el panel): 28 mm
Temperatura de funcionamiento: -25 a +80 °C
Protección: IP65
Conector: Faston 6,3 mm
Número de pines: 6
Diseño: negro
Funciones y características
Diseño de tres posiciones para cambiar entre dos circuitos con una posición central apagada
Bloqueo de posición para un ajuste del estado de conmutación estable
Pictogramas de cuna: I/O/II
Montaje en panel en un recorte rectangular
Terminales para conexión mediante conectores planos Faston de 6,3 mm
Protección IP65 para uso en entornos con mayor presencia de polvo o salpicaduras de agua.
Ideal para
Aplicaciones de paneles de control y centralitas
Control de equipos y servicios industriales
Circuitos de potencia y conmutación que requieren control de tres posiciones
Aplicaciones que requieren protección IP65 en la parte frontal del panel
Contenido del paquete
Interruptor basculante KCD4
¿Por qué elegir este producto?
Función ON-OFF-ON claramente definida con marcado I/O/II
Montaje en panel estandarizado en un orificio de 30 x 22 mm
Fácil conexión mediante Faston de 6,3 mm
Protección IP65 para condiciones de funcionamiento más exigentes
Instrucciones de instalación y funcionamiento
Antes de la instalación, verifique el tamaño del orificio de montaje de 30 x 22 mm y la profundidad de espacio requerida en el panel de 28 mm.
Para las conexiones, utilice los conectores Faston de 6,3 mm correspondientes y cables dimensionados para la carga de corriente de la aplicación.
Adapte el cableado a la función ON-OFF-ON específica según el diagrama del dispositivo; recomendamos verificar la disposición de los pines antes de la puesta en servicio.
Aviso de seguridad
El producto está diseñado para funcionar con voltaje peligroso (hasta 250 V CA). La instalación y el mantenimiento solo deben realizarse con la alimentación desconectada y por personal cualificado.
Siga los requisitos para fusionar y dimensionar cables de acuerdo con los estándares y parámetros aplicables de su aplicación.
