Description

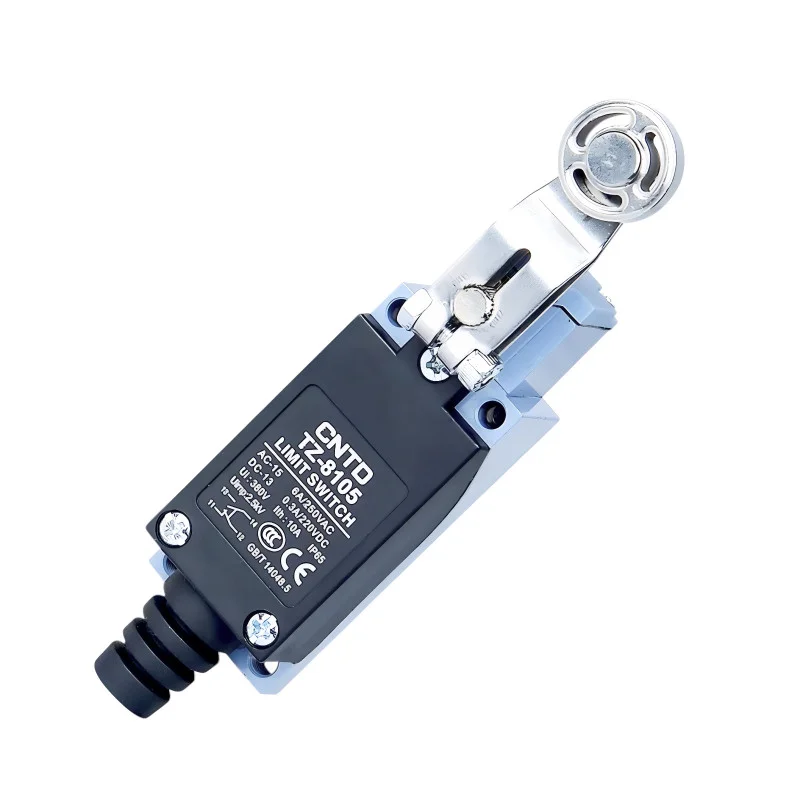

El interruptor de límite CNTD TZ-8105 de la serie TZ-8 es un robusto interruptor mecánico industrial con una palanca vertical terminada en un rodillo metálico. Este diseño es ideal para aplicaciones con aproximación lateral o inclinada, donde se requiere una transmisión de movimiento suave, baja fricción y alta resistencia mecánica. El rodillo metálico reduce significativamente el desgaste durante ciclos frecuentes y garantiza una larga vida útil.
Especificaciones técnicas
Tipo: interruptor de límite mecánico
Modelo: TZ-8105
Controlador: palanca vertical con rodillo metálico
Disposición de contactos: 1× NO + 1× NC (circuito doble)
Velocidad de funcionamiento: 5 mm/s a 0,5 m/s
Resistencia de contacto: máx. 25 m
Resistencia de aislamiento: mín. 100 M (a 500 VCC)
Rigidez dieléctrica: 1500 VCA / 1 minuto
Vida mecánica: 1.000.000 de ciclos
Vida eléctrica: más de 500.000 ciclos de conmutación
Temperatura de funcionamiento: -20°C a +70°C
Humedad relativa: 95% HR
Protección: IP65
Dimensiones: 29 × 27 × 127 mm
Peso: 155g
Tensiones y corrientes nominales
| Resistiva (CA) | 125 V CA | 5 A | 5 A |
| 250 V CA | 5 A | 5 A | |
| Resistiva (CC) | 830 VCC | 5 A | 5 A |
| 125 VCC | 0,4 A | 0,4 A | |
| 250 VCC | 0,2 A | 0,2 A | |
| Inducción (CA) | 125 V CA | 3 A | 3 A |
| 250 V CA | 3 A | 3 A | |
| Inductivo (CC) | 830 VCC | 4 A | 4 A |
| 125 VCC | 3 A | 3 A | |
| 250 VCC | 3 A | 3 A | |
| Corriente de sobretensión | 12 A | 24 A |
Funciones y características
Palanca vertical que permite una transmisión fiable del movimiento lateral
Rodillo metálico de baja fricción y alta resistencia mecánica.
Funcionamiento suave durante el abordaje oblicuo y lateral
Mecanismo de contacto de doble resorte para una larga vida útil.
Aleación de aluminio resistente y carcasa de plástico reforzado.
Resistente al agua, al polvo y al aceite (IP65)
Ideal para
Automatización industrial
Sistemas de transporte y manipulación
CNC y máquinas herramientas
Líneas de embalaje y montaje
Aplicaciones con aproximación lateral o en ángulo
Contenido del paquete
Interruptor de límite CNTD TZ-8105
¿Por qué elegir este producto?
Tabla clara de tensiones y corrientes nominales
Alta durabilidad mecánica y eléctrica
Diseño industrial duradero
Funcionamiento fiable incluso en condiciones exigentes
Calidad probada de la serie CNTD TZ-8
