Description

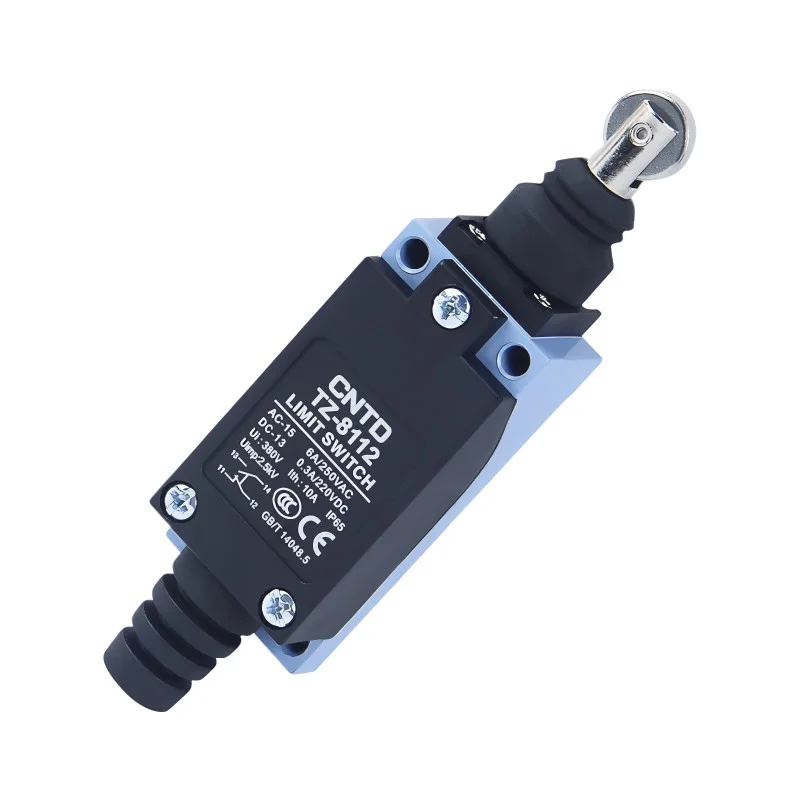

El interruptor de límite CNTD TZ-8112 de la serie TZ-8 es un interruptor de límite mecánico industrial con pistón de rodillo recto, diseñado para la detección precisa y repetible de posiciones finales y topes mecánicos. El diseño del rodillo reduce la fricción y el desgaste al entrar en contacto con las piezas móviles, lo que garantiza una conmutación suave y una larga vida útil incluso con ciclos de alta frecuencia.
Especificaciones técnicas
Tipo: interruptor de límite mecánico
Modelo: TZ-8112
Actuador: pistón de rodillo recto
Disposición de contactos: 1× NO + 1× NC (circuito doble)
Velocidad de funcionamiento: 5 mm/s a 0,5 m/s
Resistencia de contacto: máx. 25 m
Resistencia de aislamiento: mín. 100 M (a 500 VCC)
Rigidez dieléctrica: 1500 VCA / 1 minuto
Vida mecánica: 1.000.000 de ciclos
Vida eléctrica: más de 500.000 ciclos de conmutación
Temperatura de funcionamiento: -20°C a +70°C
Humedad relativa: 95% HR
Protección: IP65
Dimensiones del cuerpo: 29 × 27 × 115 mm
Peso: 140g
Tensiones y corrientes nominales
| Resistiva (CA) | 125 V CA | 5 A | 5 A |
| 250 V CA | 5 A | 5 A | |
| Resistiva (CC) | 830 VCC | 5 A | 5 A |
| 125 VCC | 0,4 A | 0,4 A | |
| 250 VCC | 0,2 A | 0,2 A | |
| Inducción (CA) | 125 V CA | 3 A | 3 A |
| 250 V CA | 3 A | 3 A | |
| Inductivo (CC) | 830 VCC | 4 A | 4 A |
| 125 VCC | 3 A | 3 A | |
| 250 VCC | 3 A | 3 A | |
| Corriente de sobretensión | 12 A | 24 A |
Funciones y características
Rodillo recto que reduce la fricción y el desgaste mecánico
Cambio suave y preciso durante el movimiento lineal
Mecanismo de contacto de doble resorte para una larga vida útil.
Aleación de aluminio resistente y carcasa de plástico reforzado.
Resistente al agua, al polvo y al aceite (IP65)
Parámetros eléctricos estables para aplicaciones de CA y CC
Ideal para
Automatización industrial
Sistemas transportadores
CNC y máquinas herramientas
Líneas de montaje y embalaje
Detección precisa de posiciones finales y topes con un desgaste mínimo
Contenido del paquete
Interruptor de límite CNTD TZ-8112
¿Por qué elegir este producto?
Tabla clara de tensiones y corrientes nominales
Alta durabilidad mecánica y eléctrica
Diseño de rodillos para reducir el desgaste
Funcionamiento fiable en condiciones industriales exigentes
Calidad probada de la serie CNTD TZ-8
