Description

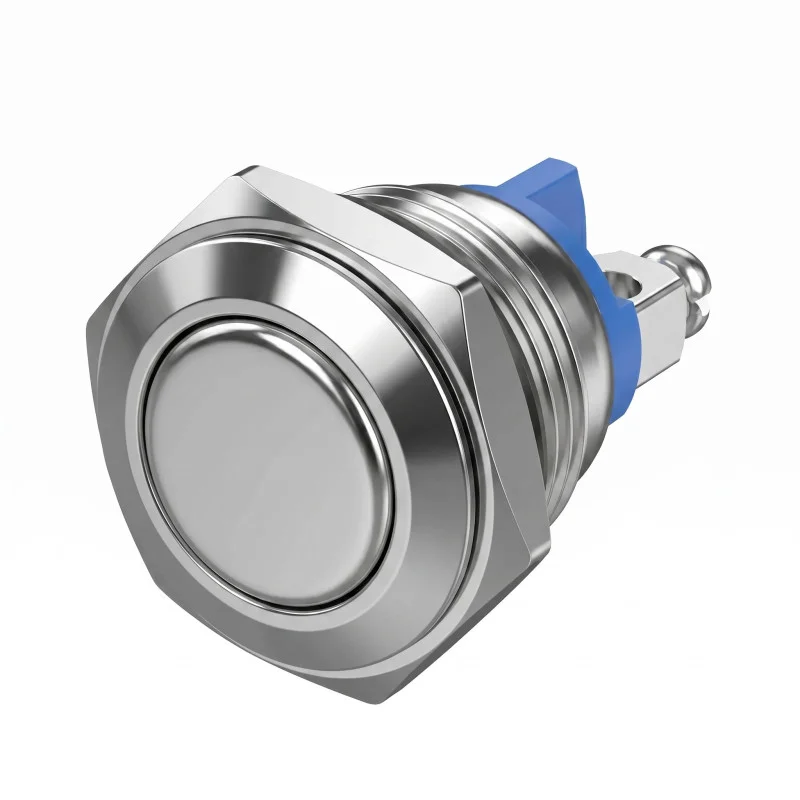

El interruptor de botón metálico está diseñado para su montaje en un panel o cubierta de dispositivo. Sirve para la conmutación manual de un circuito eléctrico y, gracias a su diseño metálico y protección IP67, es adecuado para aplicaciones que requieren una mayor resistencia al polvo y al agua.
Especificaciones técnicas
Tipo de producto: interruptor de botón
Diseño del cuerpo: metálico
Diámetro exterior del interruptor: 18 mm
Diámetro de montaje: 16 mm
Dimensiones: 18 × 18 × 22 mm
Grado de protección: IP67
Carga máxima: 250 V AC / 3 A
Carga máxima: 12 V / 15 A
Montaje: en panel mediante cuerpo roscado y tuerca
Funciones y características
Control por botón para el cierre del circuito eléctrico.
Cuerpo metálico con fijación mecánica en el orificio de montaje.
La protección IP67 garantiza protección contra el polvo y contra los efectos de la inmersión temporal en agua bajo las condiciones correspondientes a este grado de protección.
El diseño está destinado para montaje en panel.
La conexión eléctrica se realiza mediante terminales de contacto en la parte posterior del interruptor.
Ideal para
Paneles de control de dispositivos eléctricos.
Cuadros de distribución y cajas de control.
Dispositivos que requieren un interruptor de panel metálico con un mayor grado de protección.
Circuitos de control de baja tensión y de red dentro de los valores eléctricos indicados.
Contenido del paquete
1× interruptor de botón metálico
Tuerca de fijación en el cuerpo roscado del interruptor
Por qué elegir este producto
Tiene la protección IP67 indicada para su uso en entornos con mayor presencia de polvo o humedad.
El montaje en panel permite una fijación firme en un orificio de 16 mm de diámetro.
El diseño metálico es adecuado para puntos de control sometidos a mayor esfuerzo mecánico.
Los valores eléctricos indicados permiten su uso en diferentes tipos de circuitos conmutados cumpliendo con la carga máxima.
Instrucciones de instalación y funcionamiento
Instale el interruptor en un orificio de montaje de 16 mm de diámetro.
Antes de conectar, verifique que el voltaje y la corriente en el circuito no superen los valores indicados del interruptor.
Durante el montaje, asegure un apriete firme de la tuerca de fijación sin dañar la rosca o el cuerpo del interruptor.
La conexión debe corresponder a la función del circuito conmutado y a los requisitos del dispositivo dado.
Advertencias de seguridad
Al usar con voltaje de red de 250 V AC existe riesgo de descarga eléctrica.
El montaje y la conexión a circuitos con voltaje de red solo pueden ser realizados por una persona con la cualificación electrotécnica adecuada.
Antes de la instalación, mantenimiento o desmontaje, desconecte siempre la alimentación del circuito conmutado.
No supere los valores máximos indicados de voltaje y corriente.
La conexión incorrecta o la sobrecarga del interruptor conlleva el riesgo de sobrecalentamiento, cortocircuito o daño al dispositivo.
