Description

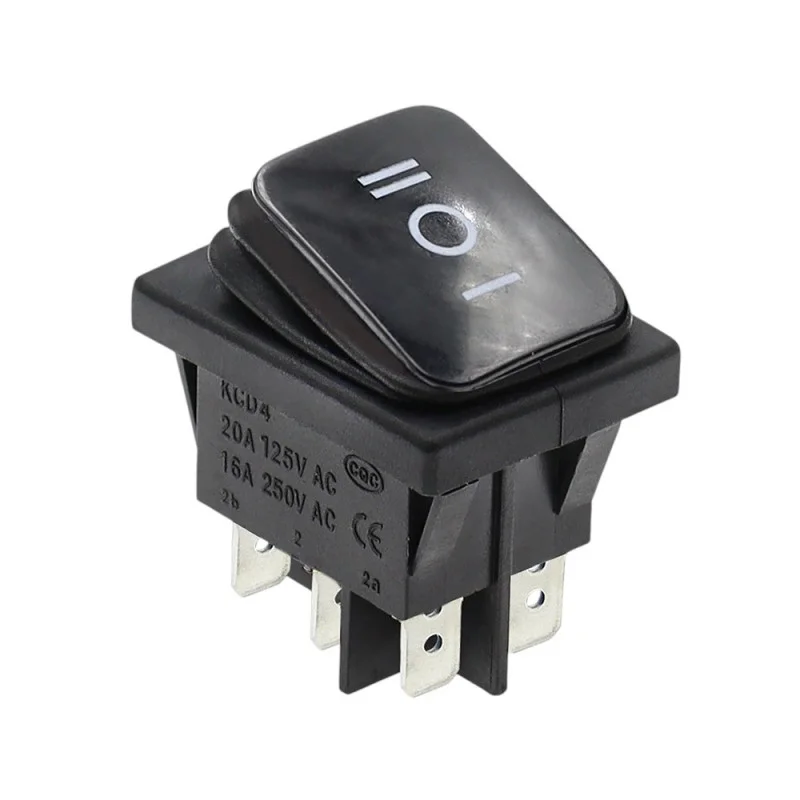

L’interruttore a bilanciere rettangolare tipo KCD4 per montaggio a pannello è progettato per commutare circuiti in tre posizioni (I/O/II). Grazie al grado di protezione IP65, è adatto anche per applicazioni con elevati requisiti di protezione da polvere e spruzzi d’acqua.
Specifiche tecniche
Tipo: KCD4
Funzione: ON-OFF-ON (posizione I / O / II)
Carico nominale: 16 A a 250 V CA
Tensione massima: 250 V
Foro di montaggio: 30 x 22 mm
Dimensioni: 31 x 25 x 35 mm
Altezza di installazione (profondità richiesta nel pannello): 28 mm
Temperatura di esercizio: da -25 a +80 °C
Protezione: IP65
Connettore: Faston da 6,3 mm
Numero di pin: 6
Design: nero
Funzioni e caratteristiche
Design a tre posizioni per la commutazione tra due circuiti con una posizione centrale di spegnimento
Blocco della posizione per un’impostazione stabile dello stato di commutazione
Pittogrammi della culla: I / O / II
Montaggio a pannello in un ritaglio rettangolare
Terminali per il collegamento tramite connettori piatti Faston da 6,3 mm
Protezione IP65 per l’uso in ambienti con elevata presenza di polvere o spruzzi d’acqua
Ideale per
Pannelli di controllo e applicazioni di centralino
Controllo delle attrezzature e dei servizi industriali
Circuiti di potenza e di commutazione che richiedono un controllo a tre posizioni
Applicazioni che richiedono protezione IP65 sulla parte anteriore del pannello
Contenuto della confezione
Interruttore a bilanciere KCD4
Perché scegliere questo prodotto?
Funzione ON-OFF-ON chiaramente definita con marcatura I/O/II
Montaggio a pannello standardizzato in un foro da 30 x 22 mm
Facile collegamento tramite Faston da 6,3 mm
Protezione IP65 per condizioni operative più impegnative
Istruzioni per l’installazione e l’uso
Prima dell’installazione, verificare le dimensioni del foro di montaggio di 30 x 22 mm e la profondità di spazio richiesta nel pannello di 28 mm.
Per i collegamenti, utilizzare i corrispondenti connettori Faston da 6,3 mm e cavi dimensionati per il carico di corrente dell’applicazione.
Adattare il cablaggio alla specifica funzione ON-OFF-ON secondo lo schema del dispositivo; si consiglia di verificare la disposizione dei pin prima della messa in servizio.
Avviso di sicurezza
Il prodotto è progettato per funzionare con tensioni pericolose (fino a 250 V CA). L’installazione e la manutenzione devono essere eseguite solo con l’alimentazione scollegata e da personale adeguatamente qualificato.
Seguire i requisiti per la fusione e il dimensionamento dei cavi in base agli standard e ai parametri applicabili alla propria applicazione.
