Description

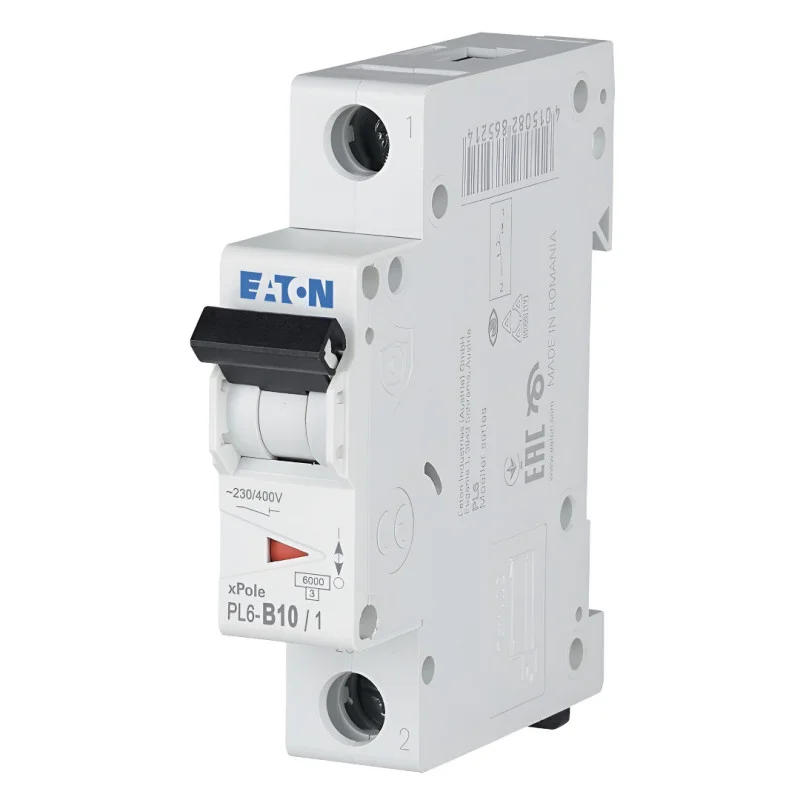

L’interruttore automatico modulare unipolare Eaton xPole PL6-B10/1 è progettato per la protezione da sovracorrente dei circuiti elettrici negli impianti di distribuzione. Serve a proteggere le linee e i dispositivi collegati da sovraccarichi e cortocircuiti. Il design per il montaggio su guida DIN e la configurazione unipolare lo rendono adatto alle comuni applicazioni di distribuzione in impianti residenziali e commerciali.
Specifiche tecniche
Modello: Eaton PL6-B10/1
Tipo di prodotto: interruttore automatico MCB
Numero di poli: 1
Numero di fasi: 1
Corrente nominale: 10 A
Caratteristica del viaggio: B
Potere di interruzione: 6 kA
Tensione nominale: 230/400 V CA
Tensione nominale CC: 48 V CC
Grado di protezione: IP20
Larghezza del modulo: 1
Tipo di contatti di collegamento: forcella
Montaggio: sul pannello strumenti
Sezione trasversale del filo collegato: da 1 a 25 mm²
Peso: 0,12 kg
Norma: IEC/EN 60898-1
Codice del produttore: PL6-B10/1
EAN: 4015082865191
Funzioni e caratteristiche
Protezione da sovracorrente contro sovraccarichi e cortocircuiti.
Caratteristica B per circuiti con correnti di avviamento più basse.
Design unipolare per la protezione di circuiti monofase.
Progettazione modulare per l’installazione in un quadro elettrico.
Segnalazione ottica della posizione del contatto.
Indicatore di accensione/spegnimento sulla leva di comando.
Compatibilità con morsettiere del tipo corrispondente.
Ideale per
Impianto elettrico domestico.
Protezione dei circuiti di illuminazione.
Protezione del circuito della presa.
Installazione di armadi in edifici residenziali e commerciali.
Contenuto della confezione
1 interruttore automatico Eaton xPole PL6-B10/1
Perché scegliere questo prodotto?
Parametri chiaramente definiti per la protezione del circuito 10 A con caratteristica B.
Potere di interruzione 6 kA per uso in impianti.
Design compatto monopolare con una larghezza di 1 modulo.
Il montaggio su guida DIN semplifica l’installazione nei quadri di distribuzione standard.
Conformità alla norma IEC/EN 60898-1.
Istruzioni di installazione e funzionamento
Installare in un quadro di distribuzione adatto su una guida per pannelli.
Il collegamento dei fili deve corrispondere alla sezione specificata e deve essere effettuato serrando correttamente i terminali.
Prima della messa in servizio, è necessario verificare il corretto dimensionamento dell’interruttore automatico per il circuito protetto.
Il prodotto è destinato all’installazione fissa.
Avviso di sicurezza
Il prodotto funziona a 230/400 V CA. Un uso improprio può provocare scosse elettriche.
L’installazione, la sostituzione e il collegamento possono essere effettuati esclusivamente da personale in possesso delle opportune qualifiche elettriche.
Scollegare sempre l’alimentazione e verificare che il dispositivo sia disattivato prima di installarlo o rimuoverlo.
Un cablaggio errato o un dimensionamento inadeguato possono causare surriscaldamento, malfunzionamenti dei dispositivi di protezione o danni all’impianto.
Utilizzare il prodotto esclusivamente in installazioni conformi ai suoi parametri elettrici e al grado di protezione IP20.
