Description

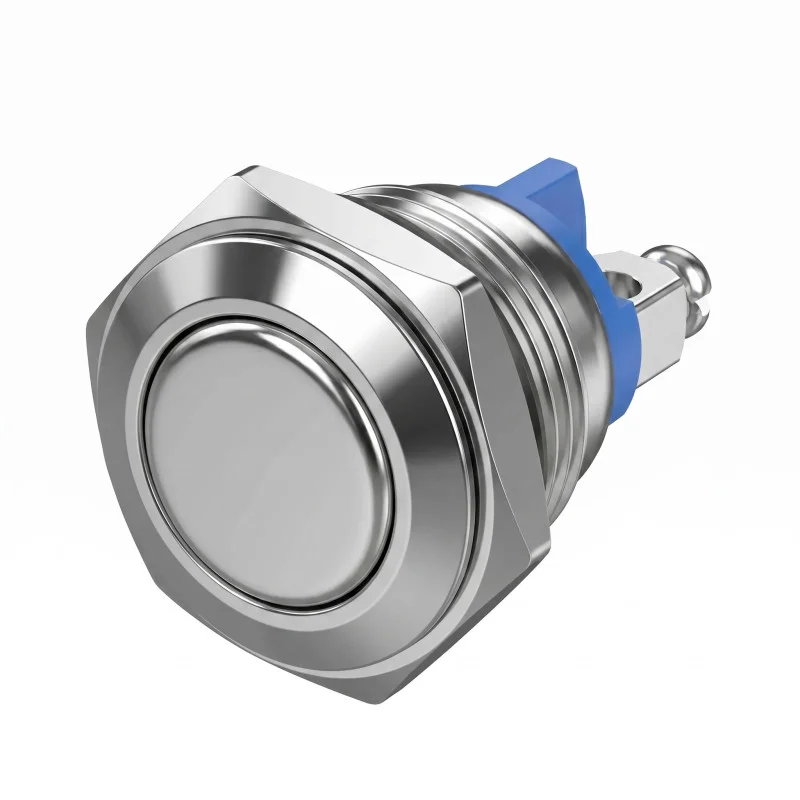

L’interruttore a pulsante metallico è progettato per il montaggio a pannello o nella copertura del dispositivo. Serve per la commutazione manuale del circuito elettrico e, grazie al design metallico e al grado di protezione IP67, è adatto per applicazioni che richiedono una maggiore resistenza alla polvere e all’acqua.
Specifiche tecniche
Tipo di prodotto: interruttore a pulsante
Esecuzione del corpo: metallica
Diametro esterno dell’interruttore: 18 mm
Diametro di montaggio: 16 mm
Dimensioni: 18 × 18 × 22 mm
Grado di protezione: IP67
Carico massimo: 250 V AC / 3 A
Carico massimo: 12 V / 15 A
Montaggio: a pannello tramite corpo filettato e dado
Funzioni e caratteristiche
Comando a pulsante per la chiusura del circuito elettrico.
Corpo metallico con fissaggio meccanico nel foro di montaggio.
Il grado di protezione IP67 garantisce la protezione contro la polvere e contro gli effetti dell’immersione temporanea in acqua alle condizioni corrispondenti a questo grado di protezione.
La struttura è progettata per il montaggio a pannello.
Il collegamento elettrico è realizzato tramite terminali di contatto sul retro dell’interruttore.
Ideale per
Pannelli di controllo di dispositivi elettrici.
Quadri elettrici e scatole di comando.
Dispositivi che richiedono un interruttore a pannello metallico con un grado di protezione superiore.
Circuiti di controllo a bassa tensione e di rete entro i valori elettrici indicati.
Contenuto della confezione
1× interruttore a pulsante metallico
Dado di fissaggio sul corpo filettato dell’interruttore
Perché scegliere questo prodotto
Ha il grado di protezione IP67 indicato per l’uso in ambienti con elevata presenza di polvere o umidità.
Il montaggio a pannello consente un fissaggio saldo in un foro di 16 mm di diametro.
L’esecuzione metallica è adatta per punti di comando maggiormente sollecitati meccanicamente.
I valori elettrici indicati consentono l’uso in vari tipi di circuiti commutati rispettando il carico massimo.
Istruzioni per l’installazione e il funzionamento
Installare l’interruttore in un foro di montaggio con diametro di 16 mm.
Prima del collegamento, verificare che la tensione e la corrente nel circuito non superino i valori indicati dell’interruttore.
Durante il montaggio, assicurare un serraggio saldo del dado di fissaggio senza danneggiare la filettatura o il corpo dell’interruttore.
Il collegamento deve corrispondere alla funzione del circuito commutato e ai requisiti del dispositivo in questione.
Avvertenze di sicurezza
In caso di utilizzo con tensione di rete di 250 V AC, sussiste il rischio di scossa elettrica.
Il montaggio e il collegamento in circuiti con tensione di rete devono essere eseguiti solo da una persona con adeguata qualifica elettrotecnica.
Prima dell’installazione, della manutenzione o dello smontaggio, scollegare sempre l’alimentazione del circuito commutato.
Non superare i valori massimi indicati di tensione e corrente.
Un collegamento errato o il sovraccarico dell’interruttore comporta il rischio di surriscaldamento, cortocircuito o danneggiamento del dispositivo.
