Description

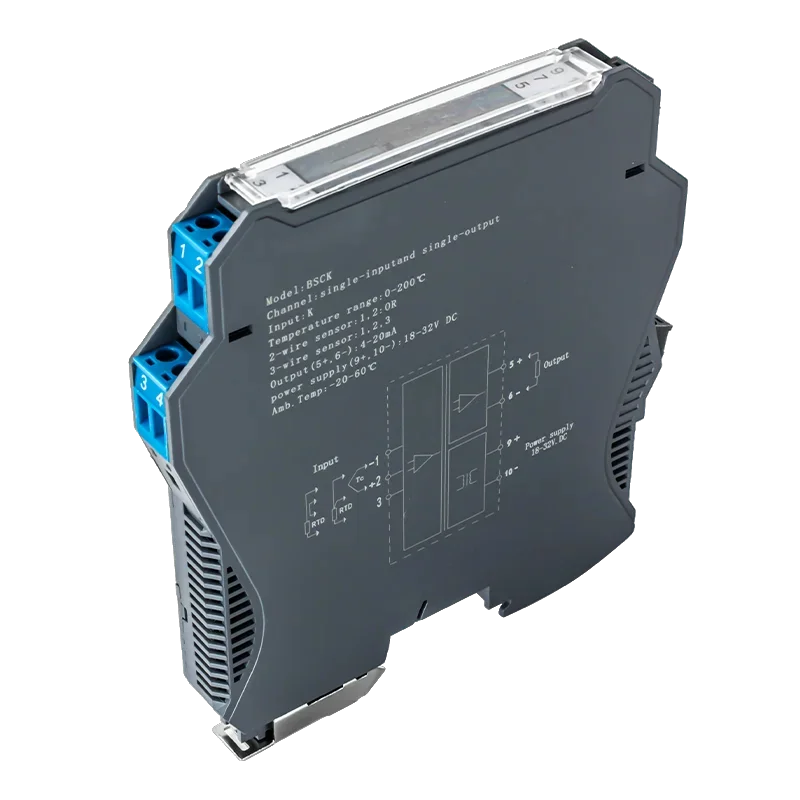

Visoko natančen pretvornik temperaturnega signala za termočlene (K, E, S, B, J, T, R, N) in uporovne senzorje (Pt100, Cu50, Cu100). Naprava pretvarja temperaturni signal v standardni tokovni ali napetostni izhod (4-20 mA / 0-10 V) in zagotavlja galvansko izolacijo med vhodom, izhodom in napajanjem. Primeren za industrijski nadzor, merjenje in avtomatizacijo.
Tehnične specifikacije
Vhodni signal: termočlen K, E, S, B, J, T, R, N / uporovni senzor Pt100, Cu50 (odvisno od različice)
Izhodni signal: 420 mA, 010 V, 05 V, 010 mA, 020 mA (programabilno) (odvisno od različice)
Izolacija: 3-smerna vhod/izhod/napajanje
Napajanje: DC 24 V ± 10 %
Poraba toka: 70 mA (1 vhod / 1 izhod), 100 mA (2 vhoda / 2 izhoda)
Natančnost: ± 0,2 % celotnega obsega (opcijsko do 0,1 %)
Temperaturno odstopanje: 0,005 % FS/°C (20 °C ~ +55 °C)
Izolacijska napetost: 1500 V AC / 1 min
Izolacijska upornost: 100 M (med vhodom, izhodom in napajanjem)
Delovna temperatura in vlažnost: 20 °C ~ +55 °C, relativna vlažnost 80 %
Dimenzije:
1 vhod 1 izhod, 1 vhod 2 izhoda: 12,5 x 110 x 118,9 mm
1 vhod 4 izhodi, 1 vhod 4 izhodi, 2 vhoda 2 izhoda: 17,7 × 110 × 118,9 mm
Teža: 0,3 kg
Montaža: 35 mm DIN letev
Ohišje: ABS plastika
Certificiranje: CE, FCC, RoHS, skladno z GB/T 18268 (IEC 61326-1)
Funkcije in lastnosti
Podpora za termočlene in uporovne temperaturne detektorje (RTD)
Programabilno vhodno in izhodno območje
Trojna galvanska izolacija zagotavlja stabilnost meritev
Hiter odziv (približno 0,3 s) in visoka natančnost signala
Digitalno, popolnoma inteligentno krmiljenje in visoka odpornost na motnje
LED indikator stanja: PWR (zelena), ALM (rdeča preobremenitev ali vhodna napaka)
Montaža na standardno 35 mm DIN letev
Idealno za
Krmilni sistemi PLC in DCS
Industrijske meritve in avtomatizacija
Spremljanje temperature v laboratorijih in proizvodnih procesih
Integracija aplikacij z galvansko izolacijo signalov
Vsebina paketa
1× pretvornik temperaturnega signala
Različice
1 vhod 1 izhod
1 vhod 2 izhoda
2 vhoda 2 izhoda
Zakaj izbrati ta izdelek?
Visoka natančnost in stabilnost meritev
Galvanska izolacija za večjo varnost sistema
Enostavna montaža in konfiguracija
Združljivost s široko paleto senzorjev in industrijskih sistemov
