Description

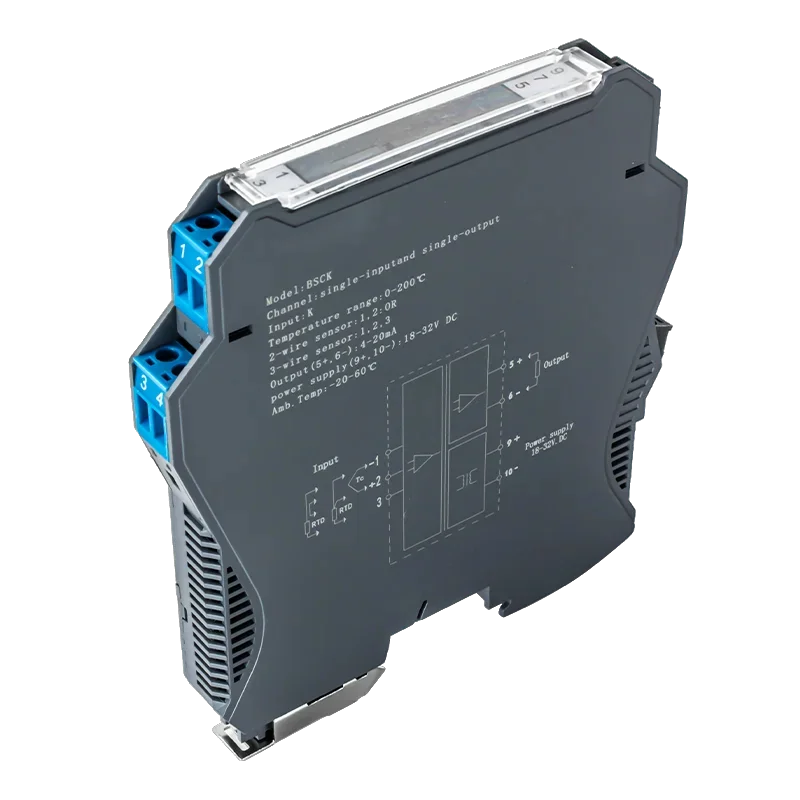

Precyzyjny konwerter sygnału temperaturowego dla termopar (K, E, S, B, J, T, R, N) i czujników rezystancyjnych (Pt100, Cu50, Cu100). Urządzenie przetwarza sygnał temperaturowy na standardowy sygnał wyjściowy prądowy lub napięciowy (4-20 mA / 0-10 V) i zapewnia izolację galwaniczną między wejściem, wyjściem i zasilaniem. Nadaje się do zastosowań w sterowaniu, pomiarach i automatyce przemysłowej.
Dane techniczne
Sygnał wejściowy: Termopara K, E, S, B, J, T, R, N / czujnik rezystancyjny Pt100, Cu50 (w zależności od wariantu)
Sygnał wyjściowy: 420 mA, 010 V, 05 V, 010 mA, 020 mA (programowalny) (zależnie od wariantu)
Izolacja: 3-drożna wejście/wyjście/zasilanie
Zasilanie: DC 24 V ± 10%
Pobór prądu: 70 mA (1 wejście / 1 wyjście), 100 mA (2 wejścia / 2 wyjścia)
Dokładność: ± 0,2% pełnej skali (opcjonalnie do 0,1%)
Dryft temperatury: 0,005% pełnej skali/°C (20°C ~ +55°C)
Napięcie izolacji: 1500 V AC / 1 min
Rezystancja izolacji: 100 M (pomiędzy wejściem, wyjściem i zasilaniem)
Temperatura i wilgotność pracy: 20 °C ~ +55 °C, RH 80%
Wymiary:
1 wejście 1 wyjście, 1 wejście 2 wyjścia: 12,5 x 110 x 118,9 mm
1 wejście 4 wyjścia, 1 wejście 4 wyjścia, 2 wejścia 2 wyjścia: 17,7 × 110 × 118,9 mm
Waga: 0,3 kg
Montaż: szyna DIN 35 mm
Obudowa: tworzywo ABS
Certyfikacja: CE, FCC, RoHS, Zgodność z normą GB/T 18268 (IEC 61326-1)
Funkcje i cechy
Obsługa termopar i rezystancyjnych czujników temperatury (RTD)
Programowalny zakres wejścia i wyjścia
Trójdrożna izolacja galwaniczna gwarantuje stabilność pomiaru
Szybka reakcja (ok. 0,3 s) i wysoka dokładność sygnału
Cyfrowe, w pełni inteligentne sterowanie i wysoka odporność na zakłócenia
Wskaźnik stanu diod LED: PWR (zielony), ALM (czerwony przeciążenie lub błąd wejścia)
Montaż na standardowej szynie DIN 35 mm
Idealny dla
Systemy sterowania PLC i DCS
Pomiary przemysłowe i automatyka
Monitorowanie temperatury w laboratoriach i procesach produkcyjnych
Integracja aplikacji z galwaniczną izolacją sygnału
Zawartość opakowania
1× przetwornik sygnału temperatury
Warianty
1 wejście 1 wyjście
1 wejście 2 wyjścia
2 wejścia 2 wyjścia
Dlaczego warto wybrać ten produkt?
Wysoka dokładność i stabilność pomiaru
Izolacja galwaniczna dla zwiększenia bezpieczeństwa systemu
Łatwy montaż i konfiguracja
Zgodność z szeroką gamą czujników i systemów przemysłowych
