Description

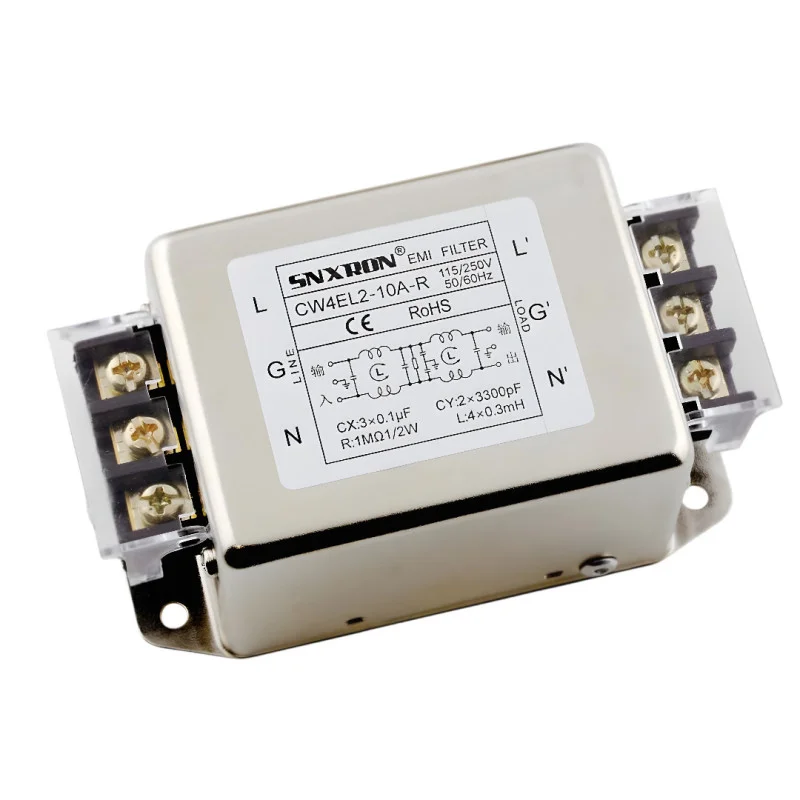

Jednofazowy filtr EMI sieciowy CW4EL2 przeznaczony jest do tłumienia zakłóceń o wysokiej częstotliwości (różnicowych i wspólnych) w liniach zasilania prądu przemiennego. Stosowany jest na wejściu urządzenia, pomiędzy siecią zasilającą a obciążeniem, gdzie przyczynia się do ograniczenia propagacji zakłóceń do sieci i zwiększenia odporności urządzenia na zakłócenia z otoczenia.
Dane techniczne
Typ filtra: jednofazowy filtr EMI prądu przemiennego
Model: CW4EL2-XXX-R
Napięcie znamionowe: 115/250VAC
Prąd znamionowy: 3A, 6A, 10A, 20A, 30A, 40A (w zależności od wariantu)
Połączenie: filtracja dwustopniowa
Połączenie: listwa zaciskowa
Montaż: otwory montażowe
Temperatura pracy: od -25 do +85 °C
Okładka: metalowa, niklowana
Certyfikacja: CE, RoHS
Kategoria klimatyczna: 25/085/21
Funkcje i cechy
Tłumienie zakłóceń w szerokim zakresie częstotliwości typowym dla zasilaczy impulsowych i elektroniki mocy
Filtrowanie zakłóceń różnicowych i wspólnych
Konstrukcja z ekranem metalowym zapewniająca mniejsze promieniowanie i lepsze właściwości EMC
Zaciski śrubowe do stałego podłączenia przewodów
Idealny dla
Zasilacze impulsowe i zasilacze przemysłowe
Serwonapędy, falowniki i zastosowania silników
Systemy sterowania przemysłowego i rozdzielnice
Urządzenia wymagające redukcji zakłóceń przewodzonych w sieci zasilającej
Zawartość opakowania
1 szt. Filtr EMI CW4EL2
Dlaczego warto wybrać ten produkt?
Parametry znamionowe odpowiednie do zastosowań w sieciach jednofazowych do 250 V AC
Dwustopniowa filtracja zapewniająca skuteczne tłumienie zakłóceń przewodzonych
Solidna metalowa konstrukcja i standardowe złącze zaciskowe do montażu w szafach sterowniczych
Instrukcja instalacji i obsługi
Filtr należy zamontować jak najbliżej punktu, w którym do urządzenia dociera prąd.
Należy zwrócić uwagę na orientację wejścia i wyjścia: sieć należy podłączyć do zacisków LINE, a obciążenie do zacisków LOAD.
Podłącz przewód ochronny (PE/uziemienie) do odpowiedniego zacisku uziemiającego i upewnij się, że konstrukcja metalowa jest dobrze uziemiona.
Aby uzyskać skuteczną filtrację, przewody wejściowe i wyjściowe należy prowadzić oddzielnie i zminimalizować ich nakładanie.
Informacja o bezpieczeństwie
Urządzenie jest przeznaczone do pracy pod napięciem sieciowym do 250 V AC. Nieprawidłowa instalacja może spowodować porażenie prądem lub uszkodzenie urządzenia.
Czynności związane z montażem i podłączeniem może wykonywać wyłącznie osoba wykwalifikowana, po odłączeniu zasilania.
Zawsze należy zadbać o właściwe uziemienie i przestrzegać obowiązujących norm i przepisów dotyczących instalacji w tablicach rozdzielczych.
