Description

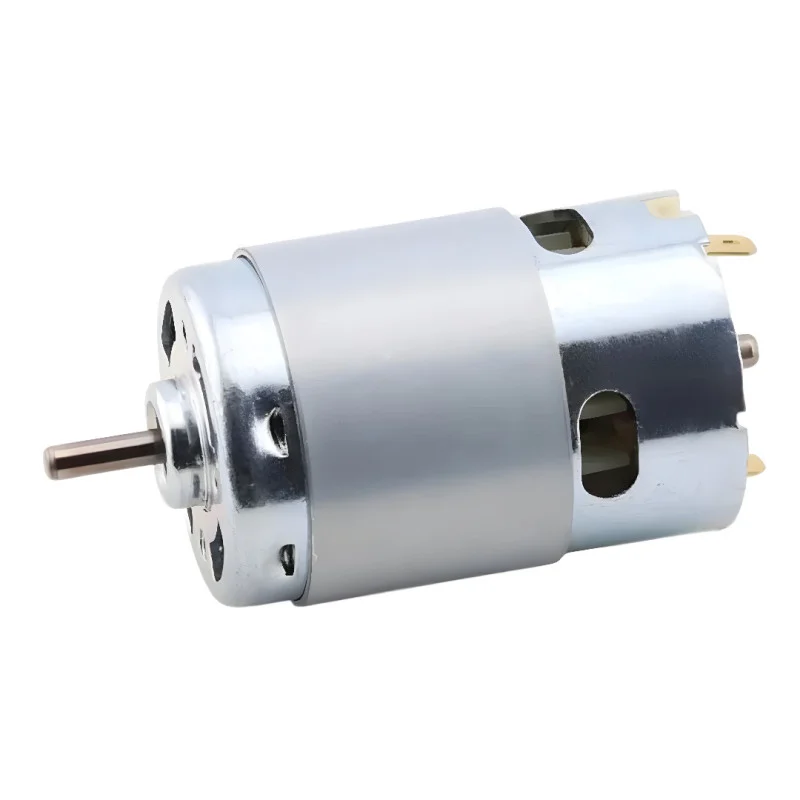

Kefový jednosmerný motor veľkosti 895 je určený pre aplikácie vyžadujúce kompaktný pohon s vysokými otáčkami. Je vhodný pre napájanie 12 V alebo 24 V DC a pre konštrukcie, kde je požadovaná jednoduchá regulácia otáčok pomocou PWM a stabilné mechanické uloženie hriadeľa.
Technické špecifikácie
Napájacie napätie (podľa varianty: 12 V DC / 24 V DC
Menovité otáčky (podľa varianty): 3000, 6000, 7500, 10000, 15000, 20000 RPM
Typ motora: DC kefový
Konštrukcia: permanentný magnet
Uloženie: dvojité guličkové ložisko
Modelové označenie: 895
Rozmery tela motora: dĺžka 72 mm, priemer 50 mm
Hriadeľ: priemer 5 mm, vyloženie 16 mm
Priemer čela (predná časť): 18 mm
Rozstup vývodov na zadnej strane: 6 mm
Pracovný prúd: 712 A
Štartovací prúd: 12 A
Prúd naprázdno: 1,2-1,5 A
Prúd pri zaťažení: 1218 A
Trvalý prúd (uvedený výrobcom): 1020 A
Ochranná vlastnosť: drip-proof
Funkcie a vlastnosti
Kefová komutácia pre jednoduché napájanie a riadenie
Vysoké otáčky pre pohony s požiadavkou na rýchlu odozvu
Dvojité guličkové ložisko pre stabilnejší chod a vyššiu odolnosť voči radiálnemu zaťaženiu
Permanentný magnet pre kompaktnú konštrukciu
Vývody s označenou polaritou: kladný kontakt (dva zárezy), záporný kontakt (jeden zárez)
Ideálne pre
DIY a prototypové pohony na 12 V / 24 V DC
Malé mechanizmy, prevody a pohonné jednotky s reguláciou otáčok
Modelárske a hobby konštrukcia s požiadavkou na vyššie otáčky
Ventilátory, odstredivé aplikácie a ďalšie rotačné mechanizmy podľa mechanického návrhu
Obsah balenia
DC motor 895 (1 ks)
Prečo zvoliť tento produkt
Podpora dvoch bežných napájacích variantov: 12 V a 24 V DC
Definované mechanické rozmery pre ľahšiu integráciu do konštrukcie
Guľôčkové uloženie vhodné pre aplikácie s vyššími otáčkami
Jednoduché elektrické pripojenie a možnosť riadenia pomocou PWM regulátora
Pokyny na inštaláciu a prevádzku
Zaistite napájací zdroj s dostatočnou prúdovou rezervou s ohľadom na rozbehový prúd motora.
Pre reguláciu otáčok použite PWM regulátor určený pre DC motory a zodpovedajúce prúdové zaťaženie.
Pri montáži dbajte na súososť hriadeľa a správne mechanické uloženie, aby nedochádzalo k nadmernému zaťaženiu ložísk.
Overte polaritu pripojenia podľa označenia vývodov.
Bezpečnostné upozornenie
Motor je rotačné zariadenie; zaistite krytovanie pohyblivých častí a zabráňte kontaktu s hriadeľom a rotujúcimi prvkami.
Pri nesprávnom dimenzovaní vodičov a zdroja môže dochádzať k prehrievaniu; používajte zodpovedajúce prierezy vodičov a istenie.
Neprevádzkujte motor zablokovaný; môže dôjsť k výraznému nárastu prúdu a poškodeniu motora alebo napájacej časti.
