Description

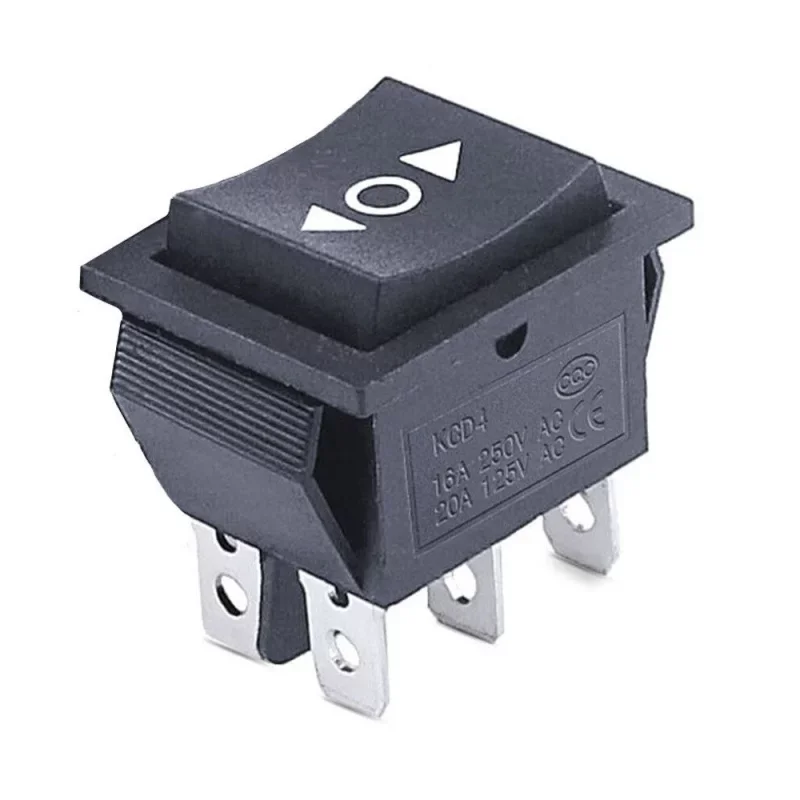

Suorakulmainen keinukytkin tyyppiä KCD4 on suunniteltu paneeliasennukseen ja piirien kytkentään kolmessa asennossa ON-OFF-ON. Rakenne on ei-lukittuva (hetkellinen), eli vipu palaa vapautuksen jälkeen lähtöasentoon. Nuolipiktogrammit helpottavat käyttäjän suuntaamista suunnanvaihdon aikana.
Tekniset tiedot
Tyyppi: KCD4
Kosketintoiminto: ON-OFF-ON (kytkin)
Versio: ilman lukitusta (vääntömomentti)
Nimelliskuorma: maks. 250 V / 15 A
Nimelliskuorma (vaihtoehtoinen): 125 V / 20 A
Nastojen lukumäärä: 6-nastainen
Liittimet: Faston 6,3 mm
Suojausluokka: IP20
Väri: musta
Merkinnät telineessä: nuolet
Kiinnitysreikä (leikkaus): 29,5 x 22,4 mm
Rungon mitat: 31 x 25 x 35 mm
Asennuskorkeus (vaadittu syvyys paneelissa): 28 mm
Toiminnot ja ominaisuudet
Kolmiasentoinen ON-OFF-ON-kytkin suunnan valintaan tai kaksi tilaa neutraalilla asennolla
Lyhytaikaiseen käyttöön tarkoitettu lukkiutumaton vääntömomentti
Paneeliasennus suorakaiteen muotoiseen aukkoon
Liittimet nopeaan liitäntään 6,3 mm:n Faston-litteillä liittimillä
Telineessä olevat piktogrammit selkeää sijainnin tunnistamista varten
Ihanteellinen
Ohjauspaneelit ja kytkentätaulut
Tasavirtamoottoreiden suuntaohjaus (esim. eteen/taakse) yhdessä asianmukaisen johdotuksen kanssa
Laitetilan säätö keskiasennossa pois päältä
Teollisuus- ja työpajasovellukset, testauslaitteet
Pakkauksen sisältö
1 x KCD4-keinukytkin
Miksi valita tämä tuote?
Standardi KCD4-formaatti helppoa vaihtoa varten olemassa olevissa paneeleissa
Vääntömomenttiversio sopii säätöön, jossa paluu lähtöasentoon on tarpeen
Yksinkertainen liitäntä 6,3 mm:n Faston-liitännän ja nopean paneeliasennuksen kautta
Selkeästi määritelty kiinnitysreikä ja asennussyvyys paneelisuunnittelua varten
Asennus- ja käyttöohjeet
Ennen asennusta varmista, että kiinnitysreiän koko on 29,5 x 22,4 mm ja paneelin vaadittu syvyys on 28 mm.
Käytä liitäntöihin vastaavia 6,3 mm:n Faston-liittimiä ja johtoja, jotka on mitoitettu sovelluksen virtakuorman mukaan.
Tarkista koskettimien liitäntä mittaamalla tai sovelluksesi kytkentäkaavion mukaan (ON-OFF-ON, 6-nastainen).
Turvallisuushuomautus
Käytettäessä tuotetta 220250 VAC:n verkkojännitteellä on noudatettava sähkölaitteiden käsittelyn periaatteita. Suorita asennus ja huolto vain, kun virransyöttö on irrotettu.
Noudata vaadittuja eristysetäisyyksiä, sulakkeita ja koteloita sovelluksen mukaan. IP20-kotelointi ei suojaa veden sisäänpääsyltä.
