Description

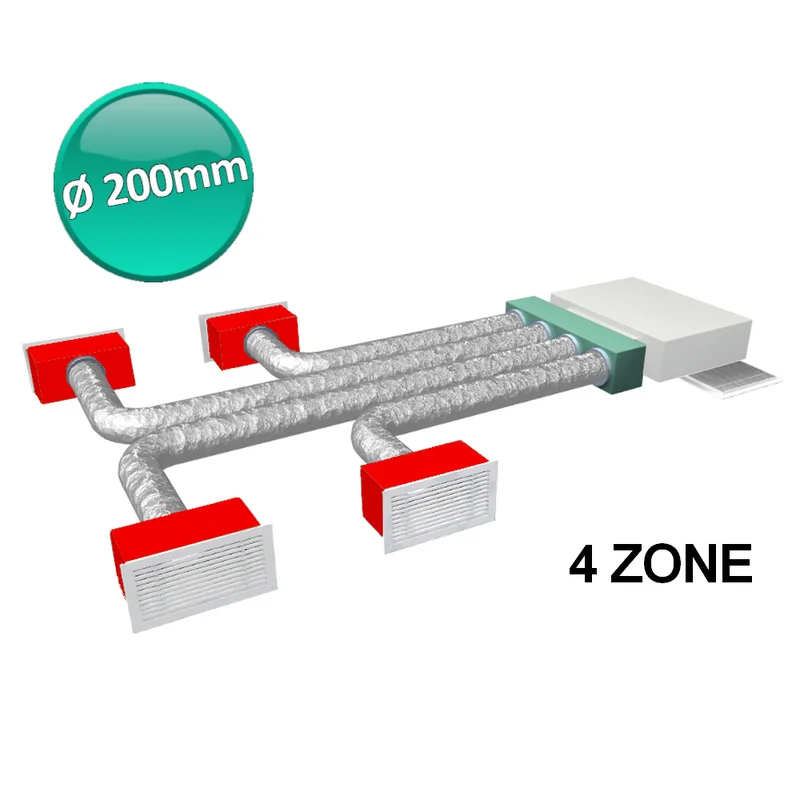

KIT COMPLETO ACCESSORI CANALIZZATO
PER IMPIANTO CANALIZZATO A 4 ZONE
MACCHINA NON INCLUSA
COMPOSTO DA:
1 plenum in PAL a 4 stacchi Ø 200 mm;
1 condotto flessibile in alluminio e poliestere con isolamento fonoassorbente – Ø 203 mm – L = 10 mt;
4 cassette di calma 300×150 mm in ABS con stacco regolabile da 160 a 200 mm e serranda di taratura;
4 griglie di mandata in alluminio bianche 300×150 mm con doppio ordine di alette mobili;
1 griglia di ripresa porta-filtro in alluminio bianca 1000×400 mm – apertura PUSH-PULL.
PLNM.4200:
Plenum mandata macchina, in PAL:
anti-rumore;
anti-condensa;
anti-batterico.
Imbocco su misura per ogni unità canalizzabile*. Con 4stacchi Ø 200mm.
Caratteristiche Tecniche:
densità: 49 kg/m3;
spessore totale: 20 mm;
rivestito ambo i lati con alluminio goffrato;
spessore alluminio: 80 micron;
classe reazione al fuoco: B-53, do;
range temperatura: -30°C / +80°C.
CDTALLI.203:
condotto interno in alluminio/poliestere microforato con spirale di acciaio armonico;
barriera vapore in nylon;
isolamento in fibra di vetro di densità 18 kg/m3 e spessore 25 mm;
condotto esterno in alluminio;
classe 1 di reazione al fuoco (D.M. 26/06/84 art. 8);
certificazione numero CSI 0081/16/RF;
omologazione numero PD2229C20D100013;
diametro 203 mm;
confezione da 10 m di lunghezza;
temperatura dimpiego tra -30 °C e +150 °C;
velocità massima dellaria 30 m/s;
pressione operativa massima 2.000 Pa.
PLNMABS.300150:
Il plenum isolato è uno speciale plenum brevettato, in policarbonato classe V0, con innesto rapido per tubo essibile e completo di serranda di taratura. Raccomandato per le bocchette, può accogliere ogni modello di bocchetta nella versione con montaggio a clips. Luso di questi plenum consente dunque la massima semplicità e velocità di installazione.
Caratteristiche tecniche
Clips per ssaggio senza utensili del tubo
Guide atte ad alloggiare clips funzionali per il montaggio a pareti o softti
Serranda di taratura
Stacco posteriore regolabile per adattamento a diametri diversi di condotto essibile.
GRMNRAL.300150:
Le bocchette sono realizzate a doppio ordine di alette mobili. Ogni singolo ordine di alette è posizionabile (orizzontale o verticale) e orientabile in relazione alle proprie esigenze di progetto. Sono realizzate in alluminio anodizzato, materiale altamente resistente che mantiene nel tempo le condizioni di aspetto e di colore.
GRRP+FP.1000.400:
griglia porta filtro ad alette fisse in alluminio;
colore RAL9010;
telaio in lamiera zincato;
chiusura con sistema Push-Pull;
facilità di montaggio;
fissaggio con viti invisibili all’interno del telaio;
semplicità di sostituzione del filtro;
filtro piano intelaiato incluso nel prezzo.
Applicazioni
Griglia di ripresa/transito porta-filtro a parete/soffitto.
Tempi di consegna di circa 10/15 giorni lavorativi dalla conferma d’ordine.
In fase d’ordine specificare il modello della macchina a cui andrà abbinato il Plenum, più il numero e il diametro Ø delle uscite (per casi particolari).
Codice prodotto: KT.CNZT4.200
