Description

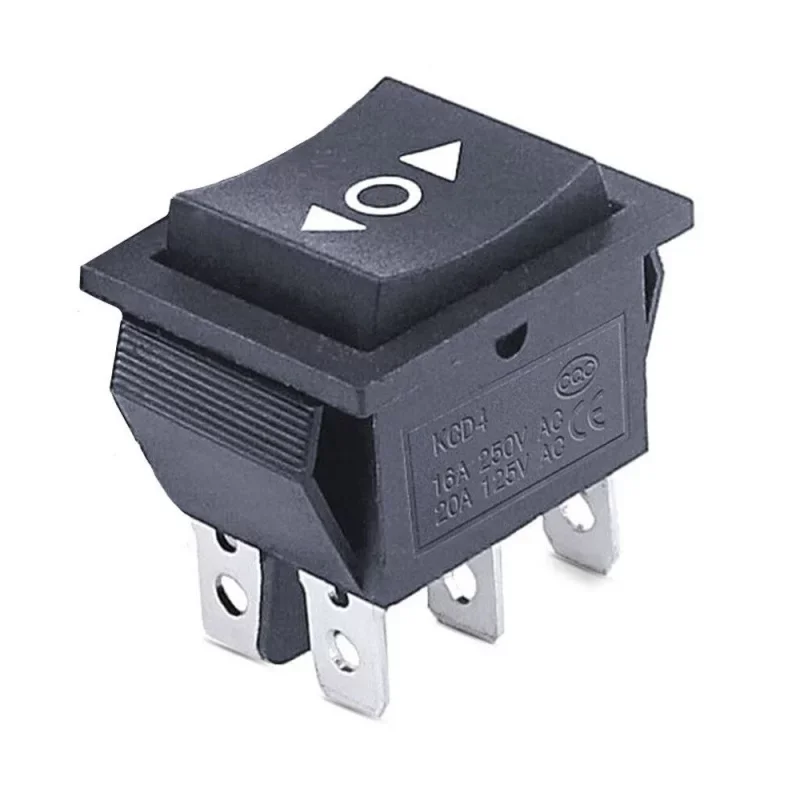

Pravokotno preklopno stikalo tipa KCD4 je zasnovano za montažo na ploščo in preklapljanje tokokrogov v treh položajih VKLOP-IZKLOP-VKLOP. Zasnova je nezaskočna (trenutna), tj. po sprostitvi se ročica vrne v začetni položaj. Piktogrami puščic olajšajo orientacijo operaterja med smernim krmiljenjem.
Tehnične specifikacije
Tip: KCD4
Funkcija kontakta: VKLOP-IZKLOP-VKLOP (stikalo)
Izvedba: brez zaklepanja (navor)
Nazivna obremenitev: maks. 250 V / 15 A
Nazivna obremenitev (alternativa): 125 V / 20 A
Število pinov: 6-pinski
Konektorji: Faston 6,3 mm
Zaščita: IP20
Barva: črna
Oznake na zibelki: puščice
Montažna luknja (izrez): 29,5 x 22,4 mm
Dimenzije ohišja: 31 x 25 x 35 mm
Višina vgradnje (zahtevana globina v plošči): 28 mm
Funkcije in lastnosti
Tristopenjsko stikalo VKLOP-IZKLOP-VKLOP za izbiro smeri ali dva načina z nevtralnim položajem
Zasnova z neblokirnim navorom za kratkotrajno delovanje
Montaža na ploščo v pravokotni izrez
Priključki za hitro priključitev z uporabo 6,3 mm ploščatih konektorjev Faston
Piktogrami na zibelki za jasno identifikacijo položaja
Idealno za
Nadzorne plošče in stikalne plošče
Smerno krmiljenje enosmernih motorjev (npr. naprej/nazaj) v kombinaciji z ustreznim ožičenjem
Nadzor načina naprave s sredinskim izklopljenim položajem
Industrijska in delavniška uporaba, testne naprave
Vsebina paketa
1x preklopno stikalo KCD4
Zakaj izbrati ta izdelek?
Standardni format KCD4 za enostavno zamenjavo v obstoječih ploščah
Izvedba z navorom, primerna za krmiljenje, kjer je potrebna vrnitev v začetni položaj
Enostavna povezava prek 6,3 mm Faston priključkov in hitra montaža na ploščo
Jasno definirana montažna luknja in globina vgradnje za zasnovo plošče
Navodila za namestitev in uporabo
Pred namestitvijo preverite velikost montažne luknje 29,5 x 22,4 mm in zahtevano globino v plošči 28 mm.
Za povezave uporabite ustrezne 6,3 mm Faston konektorje in žice, dimenzionirane za trenutno obremenitev aplikacije.
Preverite povezavo kontaktov z meritvijo ali v skladu s shemo vaše aplikacije (VKLOP-IZKLOP-VKLOP, 6 pinov).
Varnostno obvestilo
Pri uporabi izdelka na omrežni napetosti 220250 V AC je treba upoštevati načela dela z električno opremo. Namestitev in servisiranje izvajajte le, ko je napajanje odklopljeno.
Upoštevajte zahtevane izolacijske razdalje, varovalke in ohišja glede na specifično uporabo. Ohišje IP20 ne ščiti pred vdorom vode.
