Description

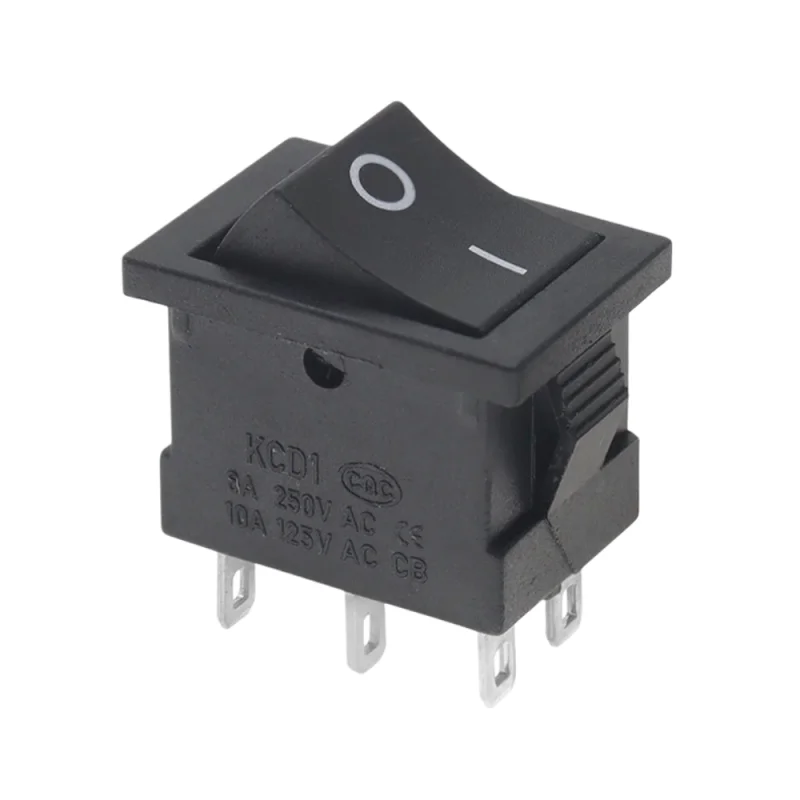

Kolískový prepínač KCD1-203 je panelový spínací prvok určený na prepínanie dvoch nezávislých okruhov. Prevedenie so 6 vývodmi a označením polôh I a II zodpovedá funkcii ON1-ON2, nie jednoduchému zapnutiu a vypnutiu ON-OFF. Je vhodný pre montáž do panelu alebo krytu zariadenia, kde je požadované mechanické prepínanie medzi dvoma pracovnými stavmi.
Technické špecifikácie
Typ: KCD1-203
Prevedenie: kolískový prepínač
Počet pinov: 6
Vlastnosti: ON1-ON2
Menovité napätie a prúd: 250 V AC / 6 A
Montážny otvor: 20 x 13 mm
Rozmery: 21 x 15 x 19 mm
Farba: čierna
Funkcie a vlastnosti
6pinové prevedenie pre dva nezávislé okruhy.
Kolískové ovládanie s vyznačením polôh I a II.
Obdĺžnikové telo na montáž do panelového výrezu.
Vývody sú určené na elektrické pripojenie do obvodu zariadenia.
Konštrukcia zodpovedá použitiu ako panelový prepínač v elektrických a elektronických zariadeniach.
Ideálne pre
Panelové ovládanie elektrických zariadení.
Prepínanie dvoch okruhov v prístrojoch a rozvádzačových paneloch.
Opravy a náhrady kompatibilných kolískových prepínačov rovnakého typu a rozmeru.
Vstavanie do plastových alebo kovových krytov so zodpovedajúcim montážnym otvorom.
Obsah balenia
1x kolískový prepínač KCD1-203
Prečo zvoliť tento produkt
Jednoznačne určené 6pinové prevedenie pre funkciu ON1-ON2.
Kompaktné panelové rozmery pre štandardný obdĺžnikový výrez.
Vhodné riešenie pre aplikácie, kde nie je požadovaný jednoduchý vypínač ON-OFF, ale prepínanie medzi dvoma stavmi.
Uvedené základné elektrické a rozmerové parametre umožňujú kontrolu kompatibility pri výmene pôvodného prvku.
Pokyny na inštaláciu a prevádzku
Pred montážou overte rozmer panelového výrezu a usporiadanie pripojovacích pinov v konkrétnom zapojení.
Prepínač inštalujte iba do zariadenia, ktorého elektrické parametre zodpovedajú menovitým hodnotám prepínača.
Pri zapájaní je nutné správne identifikovať jednotlivé kontakty podľa schémy konkrétnej aplikácie.
Montáž a zapojenie musí byť vykonané tak, aby nedošlo k uvoľneniu vývodov ani ku skratu medzi kontaktmi.
Bezpečnostné upozornenie
Produkt je určený na prácu s elektrickým napätím, vrátane 250 V AC. Pri nesprávnom zapojení hrozí úraz elektrickým prúdom alebo poškodenie zariadenia.
Montáž a pripojenie vykonávajte iba pri odpojenom napájaní.
Zapojenie by mala vykonávať osoba so zodpovedajúcou elektrotechnickou kvalifikáciou.
Neprekračujte menovité elektrické zaťaženie 250 V AC / 6 A.
Prepínač nepoužívajte, ak je mechanicky poškodený alebo pokiaľ sú poškodené pripojovacie vývody.
