Description

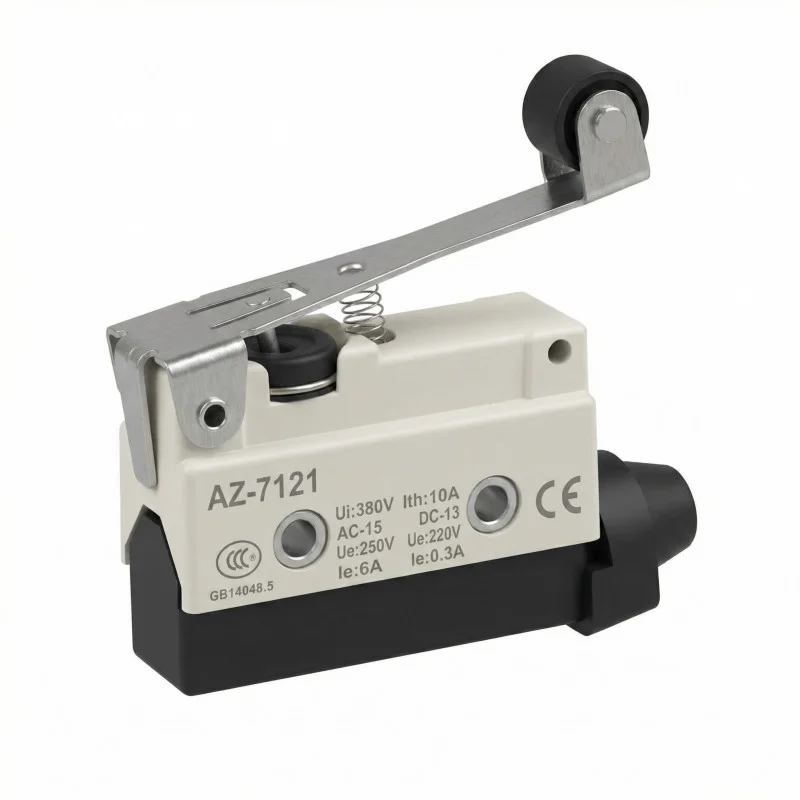

Koncový spínač AZ-7121 je elektromechanický spínací prvok určený na snímanie polohy, koncových polôh a mechanického pohybu v priemyselných aj technických aplikáciách. Prevedenie s uhlovou páčkou a kladkou umožňuje ovládanie kontaktného mechanizmu pri kontakte s pohybujúcou sa časťou stroja alebo mechanizmu. Krytie IP65 podporuje použitie v prostredí so zvýšeným výskytom prachu a striekajúcej vody.
Technické špecifikácie
Model: AZ-7121
Typ produktu: koncový spínač
Druh hlavice: uhlová páčka s kladkou
Kontakty: 1x NO, 1x NC
Menovité napätie: 250 V
Menovitý prúd: 10 A
Krytie: IP65
Hmotnosť: 60 g
Funkcie a vlastnosti
Mechanické ovládanie pomocou páčky s kladkou na detekciu pohybu alebo dosiahnutie koncovej polohy.
Kombinácia kontaktov NO a NC umožňuje zapojenie pre signalizačné aj riadiace obvody.
Uzavreté prevedenie s krytím IP65 obmedzuje vnikaniu prachu a odoláva striekajúcej vode.
Vhodné pre montáž do riadiacich, polohovacích a bezpečnostne súvisiacich častí zariadenia tam, kde je požadované mechanické spínanie.
Ideálne pre
Priemyselnú automatizáciu a strojné zariadenia.
Snímanie koncových polôh pohyblivých častí.
Mechanické dorazy, posuvy, kryty a ovládacie mechanizmy.
Riadiace a signalizačné obvody s mechanickou aktiváciou spínača.
Obsah balenia
1x koncový spínač AZ-7121
Prečo zvoliť tento produkt
Overená kombinácia kontaktov NO a NC pre širšie možnosti zapojenia.
Prevedenie s uhlovou páčkou a kladkou je vhodné na opakované mechanické spínanie pohybom.
Krytie IP65 zvyšuje odolnosť pri použití v technickej prevádzke.
Kompaktné elektromechanické riešenie pre spoľahlivé snímanie polohy.
Pokyny na inštaláciu a prevádzku
Inštaláciu vykonávajte tak, aby ovládacia páčka nebola namáhaná mimo svojho pracovného smeru.
Spínač montujte na pevný podklad a zaistite správne mechanické nastavenie voči ovládanému prvku.
Pri zapojení rešpektujte určenie kontaktov NO a NC.
Pre zachovanie krytia dbajte na správne utesnenie a vhodné vedenie pripojených vodičov.
Bezpečnostné upozornenie
Produkt pracuje s napätím až 250 V, preto hrozí úraz elektrickým prúdom pri nesprávnom zapojení alebo manipulácii.
Montáž a elektrické pripojenie musí vykonávať osoba so zodpovedajúcou odbornou spôsobilosťou.
Pred inštaláciou, údržbou alebo výmenou vždy odpojte napájanie zariadenia.
Neprekračujte menovité elektrické zaťaženie kontaktov.
Pri nesprávnom mechanickom zaťažení môže dôjsť k poškodeniu spínača alebo poruche spínania.
