Description

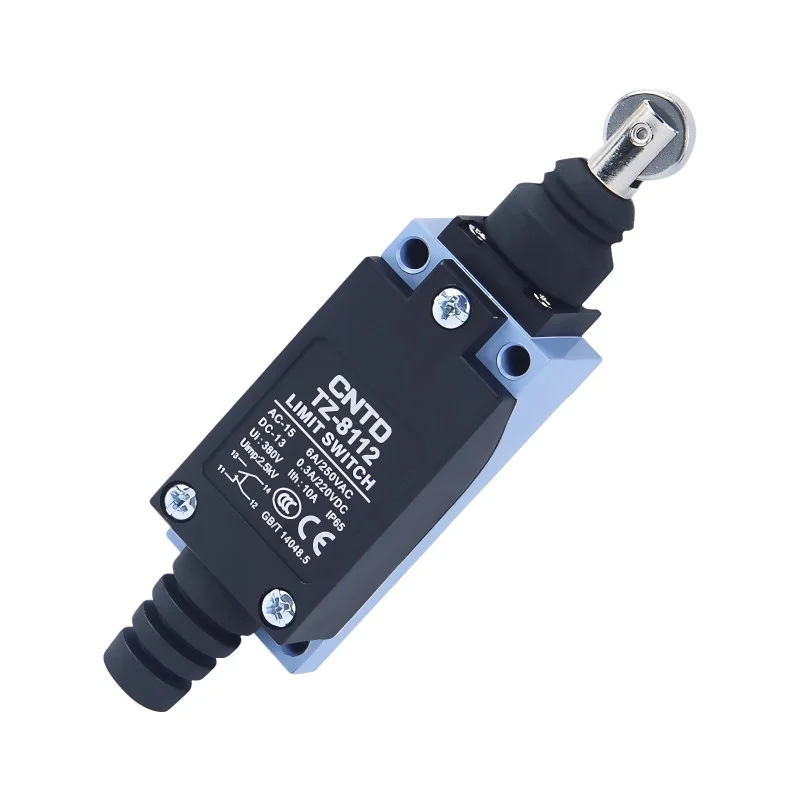

Koncový spínač CNTD TZ-8112 zo série TZ-8 je priemyselný mechanický koncový spínač s priamym valčekovým piestom, určený na presnú a opakovateľnú detekciu koncových polôh a mechanických dorazov. Valčekové prevedenie znižuje trenie a opotrebenie pri styku s pohyblivými časťami, čo zaisťuje plynulé zopnutie a dlhú životnosť aj pri vysokej početnosti cyklov.
Technické špecifikácie
Typ: mechanický koncový spínač (limit switch)
Model: TZ-8112
Ovládač: priamy valčekový piest
Kontaktné usporiadanie: 1× NO + 1× NC (dvojitý obvod)
Prevádzková rýchlosť: 5 mm/s až 0,5 m/s
Kontaktný odpor: max. 25 m
Izolačný odpor: min. 100 M (pri 500 VDC)
Dielektrická pevnosť: 1500 VAC / 1 minúta
Mechanická životnosť: 1 000 000 cyklov
Elektrická životnosť: viac ako 500 000 zopnutí
Prevádzková teplota: -20 °C až +70 °C
Relatívna vlhkosť: 95 % RH
Krytie: IP65
Rozmery tela: 29 × 27 × 115 mm
Hmotnosť: 140 g
Menovité napätie a prúdy
| Odporová (AC) | 125 VAC | 5 A | 5 A |
| 250 VAC | 5 A | 5 A | |
| Odporová (DC) | 830 VDC | 5 A | 5 A |
| 125 VDC | 0,4 A | 0,4 A | |
| 250 VDC | 0,2 A | 0,2 A | |
| Indukčné (AC) | 125 VAC | 3 A | 3 A |
| 250 VAC | 3 A | 3 A | |
| Indukčné (DC) | 830 VDC | 4 A | 4 A |
| 125 VDC | 3 A | 3 A | |
| 250 VDC | 3 A | 3 A | |
| Nárazový prúd | 12 A | 24 A |
Funkcie a vlastnosti
Priamy valček znižujúci trenie a mechanické opotrebenie
Plynulé a presné zopnutie pri lineárnom pohybe
Dvojitý pružinový mechanizmus kontaktov pre dlhú životnosť
Pevné puzdro z hliníkovej zliatiny a zosilneného plastu
Odolnosť voči vode, prachu a olejom (IP65)
Stabilné elektrické parametre pre AC aj DC aplikácie
Ideálne pre
Priemyselnú automatizáciu
Dopravníkové systémy
CNC a obrábacie stroje
Montážne a baliace linky
Presnú detekciu koncových polôh a dorazov s minimálnym opotrebovaním
Obsah balenia
Koncový spínač CNTD TZ-8112
Prečo zvoliť tento produkt
Prehľadná tabuľka menovitých napätí a prúdov
Vysoká mechanická aj elektrická životnosť
Valčekové prevedenie pre znížené opotrebenie
Spoľahlivá prevádzka v náročných priemyselných podmienkach
Overená kvalita radu CNTD TZ-8
