Description

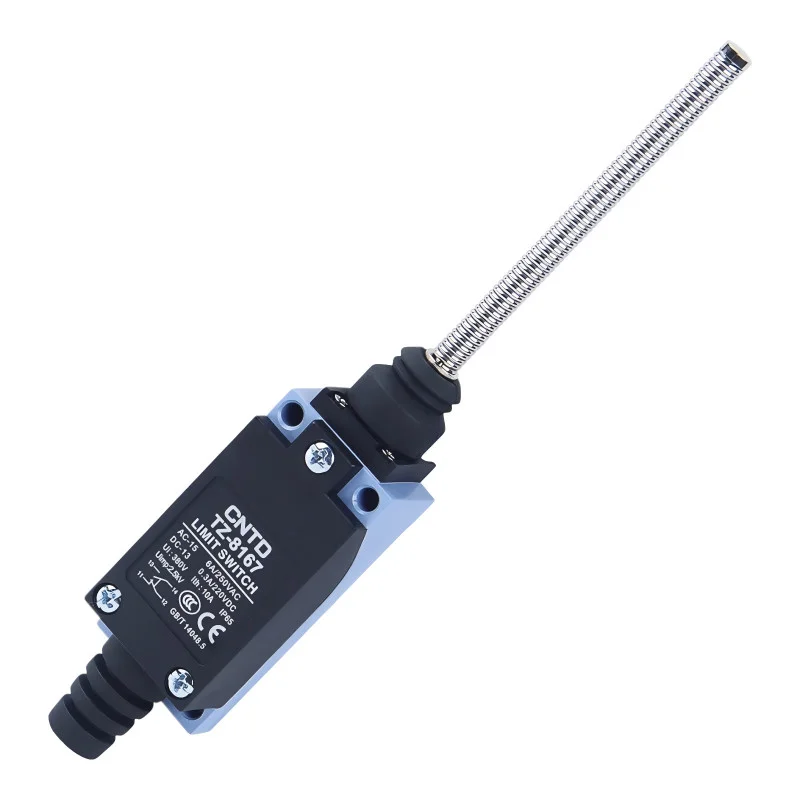

Koncový spínač CNTD TZ-8167 zo série TZ-8 je robustný priemyselný mechanický spínač s pružinovým ovládačom, určený na spoľahlivú detekciu koncových polôh, dorazov a lineárneho pohybu. Pružinové prevedenie umožňuje plynulé zopnutie s dostatočným presahom zdvihu, čím chráni mechaniku spínača a zvyšuje jeho životnosť aj v náročných prevádzkových podmienkach.
Technické špecifikácie
Typ: mechanický koncový spínač (limit switch)
Model: TZ-8167
Ovládač: pružina
Kontaktné usporiadanie: 1× NO + 1× NC (dvojitý obvod)
Prevádzková rýchlosť: 5 mm/s až 0,5 m/s
Kontaktný odpor: max. 25 m
Izolačný odpor: min. 100 M (pri 500 VDC)
Dielektrická pevnosť: 1500 VAC / 1 minúta
Mechanická životnosť: 1 000 000 cyklov
Elektrická životnosť: viac ako 500 000 zopnutí
Prevádzková teplota: -20 °C až +70 °C
Relatívna vlhkosť: 95 % RH
Krytie: IP65
Rozmery tela: 29 × 27 × 175 mm
Hmotnosť: 140 g
Menovité napätie a prúdy
| Odporová (AC) | 125 VAC | 5 A | 5 A |
| 250 VAC | 5 A | 5 A | |
| Odporová (DC) | 830 VDC | 5 A | 5 A |
| 125 VDC | 0,4 A | 0,4 A | |
| 250 VDC | 0,2 A | 0,2 A | |
| Indukčné (AC) | 125 VAC | 3 A | 3 A |
| 250 VAC | 3 A | 3 A | |
| Indukčné (DC) | 830 VDC | 4 A | 4 A |
| 125 VDC | 3 A | 3 A | |
| 250 VDC | 3 A | 3 A | |
| Nárazový prúd | 12 A | 24 A |
Funkcie a vlastnosti
Pružinový ovládač umožňujúci plynulé zopnutie a väčšiu mechanickú toleranciu
Vysoká opakovateľnosť zopnutia pri lineárnom pohybe
Dvojitý pružinový mechanizmus kontaktov pre dlhú životnosť
Pevné puzdro z hliníkovej zliatiny a zosilneného plastu
Odolnosť voči vode, prachu a olejom vďaka krytiu IP65
Stabilné elektrické parametre pre AC aj DC aplikácie
Ideálne pre
Priemyselnú automatizáciu
Dopravníkové a manipulačné systémy
CNC a obrábacie stroje
Montážne a baliace linky
Detekciu koncových polôh a mechanických dorazov
Obsah balenia
Koncový spínač CNTD TZ-8167
Prečo zvoliť tento produkt
Prehľadne definované menovité napätie a prúdy v tabuľkovej forme
Vysoká mechanická aj elektrická životnosť
Spoľahlivá prevádzka v náročnom priemyselnom prostredí
Univerzálne použitie v AC aj DC obvodoch
Overená kvalita priemyselného radu CNTD TZ-8
