Description

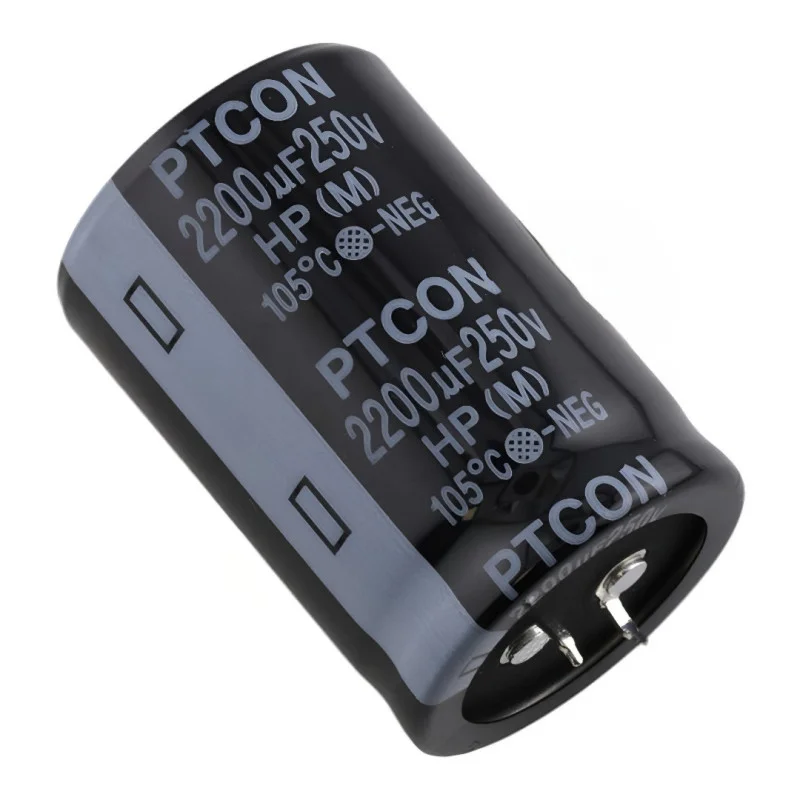

Radialer Elektrolytkondensator für den Einsatz in Elektronik- und Leistungselektronikschaltungen, die eine höhere Kapazität bei Gleichspannung erfordern. Das Produkt eignet sich zur Filterung, Glättung und Stabilisierung der Versorgungsspannung in Geräten, die seinen Parametern entsprechen. Die Markierung auf dem Gehäuse ermöglicht eine eindeutige Polaritätserkennung beim Einbau.
Technische Spezifikationen
Bauteiltyp: Elektrolytkondensator
Kapazität: 2200 µF
Nennspannung: 250 V
Temperaturklasse: 105 °C
Anschlussdesign: radial
Polarisierte Version: ja
Markierung des Minuspols am Gehäuse: ja
Serienbezeichnung auf dem Gehäuse: HP (M)
Funktionen und Merkmale
Es dient dazu, elektrische Ladung zu speichern und Spannungsschwankungen im Stromkreis auszugleichen.
Die polarisierte Ausführung ist für den Anschluss mit korrekter Polarität ausgelegt.
Radiale Anschlussdrähte eignen sich zur Montage auf Leiterplatten.
Das Gehäuse ist mit deutlich lesbaren Markierungen der grundlegenden Parameter und der Polarität versehen.
Die Temperaturbeständigkeit von 105°C erweitert die Einsatzmöglichkeiten in thermisch beanspruchten Anwendungen innerhalb der Parameter des Bauteils.
Ideal für
Filter- und Glättungsstufen von Stromversorgungen.
Gleichstromkreise mit höheren Kapazitätsanforderungen.
Wartung, Reparatur und Austausch verschlissener Elektrolytkondensatoren.
Elektronische Geräte, bei denen geeignete elektrische und thermische Parameter der Komponente erforderlich sind.
Packungsinhalt
1 Stück PTCON-Elektrolytkondensator
Warum sollten Sie sich für dieses Produkt entscheiden?
Deutlich gekennzeichnete Kapazität, Spannung und Temperaturklasse direkt auf dem Bauteil.
Radiales Design für die gängige Montage in elektronischen Baugruppen.
Die Polarität ist auf dem Gehäuse deutlich gekennzeichnet, was den korrekten Anschluss erleichtert.
Der Kondensator eignet sich für Anwendungen, bei denen eine Kombination aus hoher Kapazität und hoher Nennspannung erforderlich ist.
Installations- und Bedienungsanleitung
Vor der Installation müssen die Kapazität, die Nennspannung, die Polarität und der Anschlussabstand gemäß den Geräteanforderungen überprüft werden.
Installieren Sie den Kondensator nur mit der richtigen Polarität.
Beim Löten ist eine übermäßige thermische Belastung der Anschlüsse und des Bauteilkörpers zu vermeiden.
Nur in Stromkreisen verwenden, in denen die Betriebsbedingungen die Nennwerte des Bauteils nicht überschreiten.
Sicherheitshinweis
Das Bauteil ist für den Einsatz in elektrischen Schaltkreisen vorgesehen. Unsachgemäße Verwendung kann zu Schäden am Gerät, Überhitzung oder Zerstörung des Kondensators führen.
Bei dieser Spannung besteht Stromschlaggefahr. Installation und Wartung dürfen nur bei abgeschalteter Stromversorgung durchgeführt werden.
Der Kondensator kann auch nach dem Trennen des Stromkreises geladen bleiben. Stellen Sie sicher, dass er vor der Handhabung ordnungsgemäß entladen ist.
Falsche Polarität oder Überschreitung der Nennspannung können zum Ausfall von Bauteilen führen.
Für den Einsatz in Hochspannungsgeräten wird eine fachgerechte Installation empfohlen.
