Description

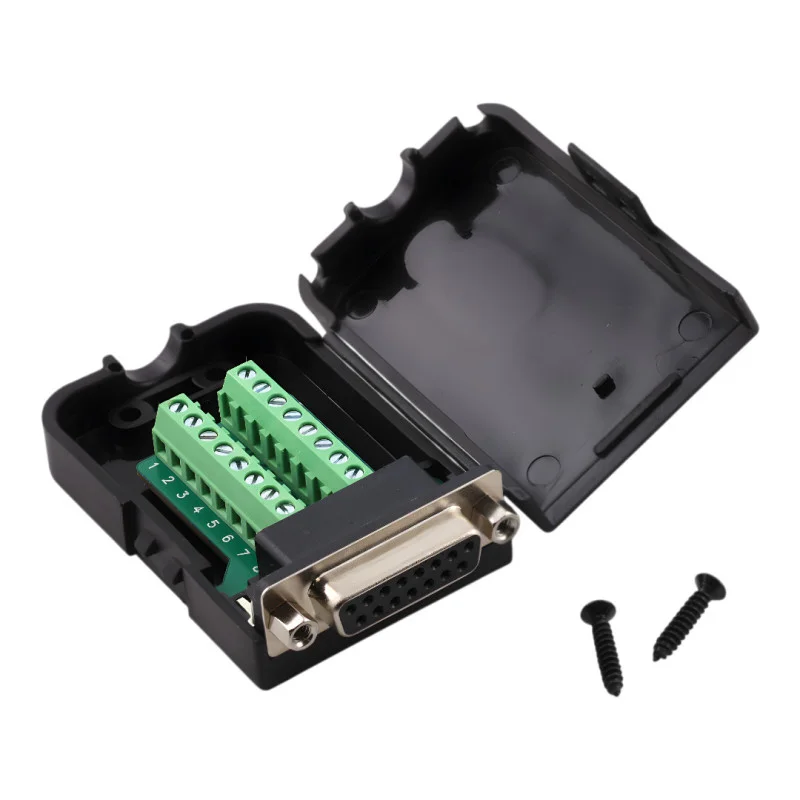

D-SUB DB15 samica konektor so svorkovnicou je určený pre rýchle a prehľadné pripojenie vodičov bez spájkovania. Konštrukcia so skrutkovými svorkami a krytom uľahčuje montáž v servisných aj priemyselných aplikáciách, kde je požadované spoľahlivé a opakovateľné zapojenie.
Technické špecifikácie
Typ konektora: D-SUB DB15 samica (zásuvka)
Počet pinov: 15 (2 rady)
Typ pripojenia vodičov: skrutková svorkovnica
Rozteč medzi radmi pinov: 2,84 mm
Horizontálny rozstup pinov v rade: 2,77 mm
Uchytenie: maticové skrutky (integrované v konektore)
Materiál: kovový konektor + plastový kryt (ABS)
Rozmery: 66 × 42 × 20 mm
Funkcie a vlastnosti
Zapojenie bez spájkovania pomocou skrutkových svoriek
Prehľadné vedenie vodičov vo vnútri krytu
Mechanické zaistenie konektora pomocou matíc pre stabilné spojenie
Vhodné pre servisné zásahy a opakované prepojovanie
Ideálne pre
Prepájanie signálov v priemyselnej automatizácii a riadiacich systémoch
Laboratórne a testovacie pracovisko
Servisné a inštalačné použitie, kde nie je vhodné spájkovanie
Všeobecné aplikácie využívajúce rozhranie D-SUB 15pin
Obsah balenia
D-SUB DB15 samica konektor so svorkovnicou v kryte
Montážne skrutky na uzavretie krytu
Prečo zvoliť tento produkt
Umožňuje rýchle pripojenie vodičov bez špeciálneho náradia na spájkovanie
Skrutkové svorky poskytujú pevné a kontrolovateľné dotiahnutie vodičov
Kryt chráni zapojenie a znižuje riziko mechanického poškodenia vodičov
Štandardný formát D-SUB DB15 pre širokú kompatibilitu v praxi
Pokyny na inštaláciu a prevádzku
Pred montážou odizolujte vodiče na dĺžku zodpovedajúcej svorke a skontrolujte, že v kontakte nezostávajú voľné vlákna
Svorky doťahujte s citom tak, aby nedošlo k poškodeniu vodiča alebo svorky
Po zapojení overte správnosť prepojenia podľa číslovania pinov a uzavrite kryt
Bezpečnostné upozornenie
Produkt je určený pre signálové a nízkonapäťové aplikácie; pred použitím overte vhodnosť pre Vaše napäťové a prúdové pomery
Inštaláciu vykonávajte pri odpojenom napájaní a po zapojení skontrolujte, že nedochádza ku skratu medzi svorkami
