Description
Konektor s konektorom D-SUB DE15 (často nesprávne označovaný ako DB15/VGA) umožňuje rýchle pripojenie vodičov bez spájkovania pomocou skrutkovacích svoriek. Je vhodný pre servis, prototypovanie a prevod kabeláže na štandardné 15pinové rozhranie v prevedení samec so zaisťovacími skrutkami.
Technické špecifikácie
Typ konektora: D-SUB DE15 (15 pinov, 3 rady), samec
Upevnenie: zaisťovacie skrutky na konektore
Pripojenie vodičov: skrutkovacia svorkovnica
Rozmery: 76 × 42 × 20 mm
Rozteč medzi radmi pinov: 2,84 mm
Horizontálny rozstup pinov v rade: 2,77 mm
Materiál: kovový konektor, plastový kryt (ABS)
Funkcie a vlastnosti
Prevod DE15 konektora na svorkovnici pre ľahké zapojenie jednotlivých signálov
Montáž bez spájkovania, vhodné pre opakované zmeny zapojenia
Kryt z ABS chráni svorky a vodiče proti mechanickému poškodeniu
Zaisťovacie skrutky zlepšujú mechanickú stabilitu spojenia s protikusom
Ideálne pre
Servisné a testovacie prípravky pre zariadenia s rozhraním DE15
Prototypovanie a laboratórne zapojenie signálových vedení
Pripojenie kabeláže na D-SUB bez výroby špeciálneho kábla
Priemyselné a meracie aplikácie využívajúce 15-pinové D-SUB rozhranie
Obsah balenia

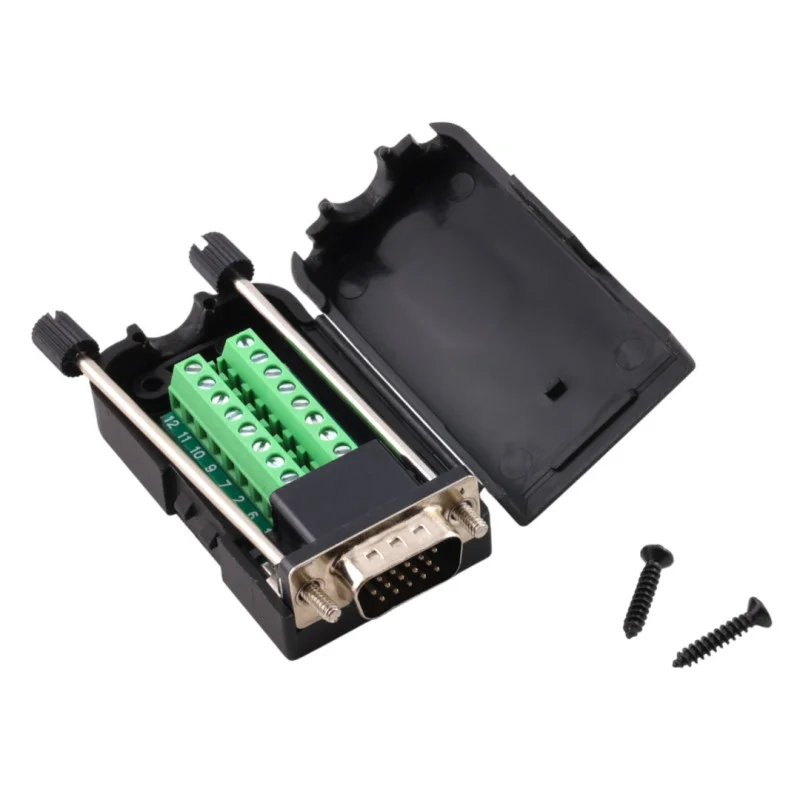

D-SUB DE15 samec so svorkovnicou v kryte
Prečo zvoliť tento produkt
Technicky správne prevedenie DE15 (15 pinov v 3 radoch) pre kompatibilitu s bežnými protikusmi
Rýchle a prehľadné zapojenie vodičov cez skrutkovacie svorky
Kompaktné rozmery a mechanické zaistenie konektora skrutky
Vhodné riešenie pre dočasné aj trvalejšie inštalácie bez spájkovania
Pokyny na inštaláciu a prevádzku
Pred zapojením vodičov uvoľnite skrutky svoriek, vložte odizolovaný vodič a skrutku dotiahnite primeranou silou.
Odporúčame overiť priradenie pinov podľa Vašej aplikácie a schémy zapojenia zariadenia.
Po zapojení vodičov uzavrite kryt a zaistite ho priloženými skrutkami.
Pri pripojení k protikusu dotiahnite zaisťovacie skrutky konektora pre stabilný kontakt.
Bezpečnostné upozornenie
Produkt je určený pre signálové a nízkonapäťové aplikácie; nepoužívajte ho pre priame pripojenie na sieťové napätie.
Pred manipuláciou odpojte zariadenie od napájania a zabráňte skratu medzi svorkami.
Zaistite odľahčenie ťahu kabeláže tak, aby nedochádzalo k uvoľneniu vodičov vo svorkách.
