Description

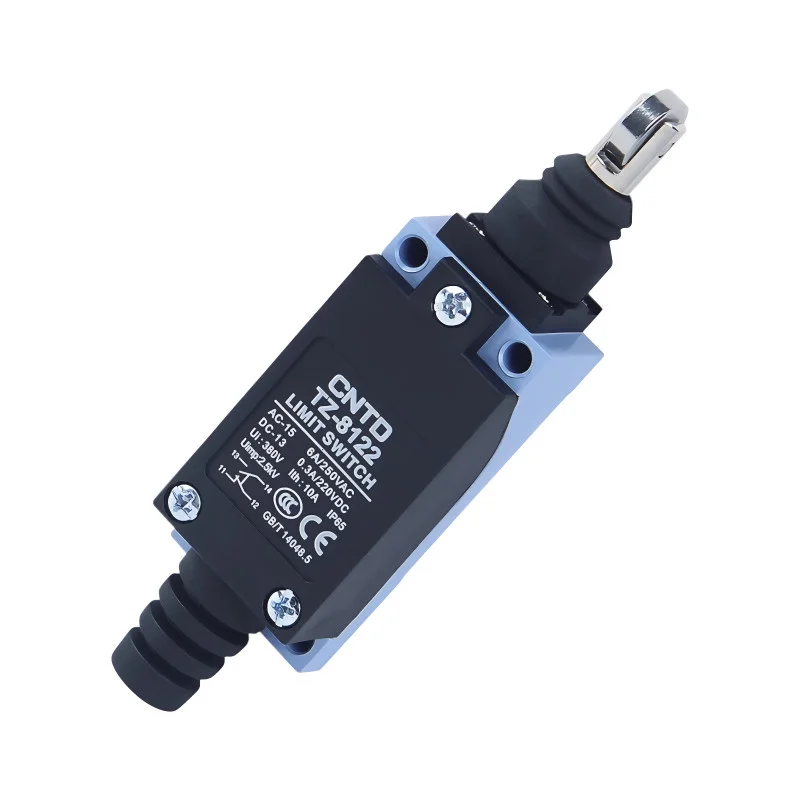

Končno stikalo CNTD TZ-8122 iz serije TZ-8 je robustno industrijsko mehansko stikalo z ravnim potisnim batom, zasnovano za natančno zaznavanje končnih položajev in mehanskih omejevalnikov. Kompaktna zasnova omogoča namestitev tudi v omejenem prostoru, ravni bat pa zagotavlja nedvoumno in ponovljivo preklapljanje brez prednapetosti vzmeti.
Tehnične specifikacije
Tip: mehansko končno stikalo
Model: TZ-8122
Pogon: bat z direktnim potiskom
Razporeditev kontaktov: 1× NO + 1× NC (dvojni vezje)
Delovna hitrost: od 5 mm/s do 0,5 m/s
Kontaktna upornost: maks. 25 m
Izolacijska upornost: min. 100 M (pri 500 VDC)
Dielektrična trdnost: 1500 VAC / 1 minuta
Mehanska življenjska doba: 1.000.000 ciklov
Električna življenjska doba: več kot 500.000 preklopnih ciklov
Delovna temperatura: od -20 °C do +70 °C
Relativna vlažnost: 95 % relativne vlažnosti
Zaščita: IP65
Dimenzije ohišja: 64 × 28,5 × 25 mm
Skupna dolžina: 113,2 mm
Teža: 130 g
Nazivne napetosti in tokovi
| Uporovni (AC) | 125 V AC | 5 A | 5 A |
| 250 V AC | 5 A | 5 A | |
| Uporovni (enosmerni) | 830 V enosmernega toka | 5 A | 5 A |
| 125 V enosmernega toka | 0,4 A | 0,4 A | |
| 250 V enosmernega toka | 0,2 A | 0,2 A | |
| Indukcija (AC) | 125 V AC | 3 A | 3 A |
| 250 V AC | 3 A | 3 A | |
| Induktivni (enosmerni tok) | 830 V enosmernega toka | 4 A | 4 A |
| 125 V enosmernega toka | 3 A | 3 A | |
| 250 V enosmernega toka | 3 A | 3 A | |
| Prenapetostni tok | 12 A | 24 A |
Funkcije in lastnosti
Neposredno potisni bat za natančno in ponovljivo preklapljanje
Kompaktne dimenzije, primerne za omejene prostore za vgradnjo
Dvojni vzmetni kontaktni mehanizem za dolgo življenjsko dobo
Robustno ohišje iz aluminijeve zlitine in ojačane plastike
Odporno na vodo, prah in olje (IP65)
Stabilni električni parametri za izmenične in enosmerne tokokroge
Idealno za
Industrijska avtomatizacija
Transportni sistemi
CNC in obdelovalni stroji
Montažne in pakirne linije
Zaznavanje končnih položajev in mehanskih omejevalnikov
Vsebina paketa
Končno stikalo CNTD TZ-8122
Zakaj izbrati ta izdelek?
Pregledna tabela nazivnih napetosti in tokov
Visoka mehanska in električna vzdržljivost
Kompaktna in robustna industrijska zasnova
Zanesljivo delovanje tudi v zahtevnih okoljih
Dokazana kakovost serije CNTD TZ-8
