Description
Solid state-effektregulatoren er designet til at styre effekten af en AC-belastning ved hjælp af et DC analogt styresignal på 0-10 VDC. Den bruges til proportional regulering af outputtet i elektriske distributioner og enheder, hvor der kræves kontaktløs omskiftning eller trinløs styring af effektkredsløbet.
Tekniske specifikationer

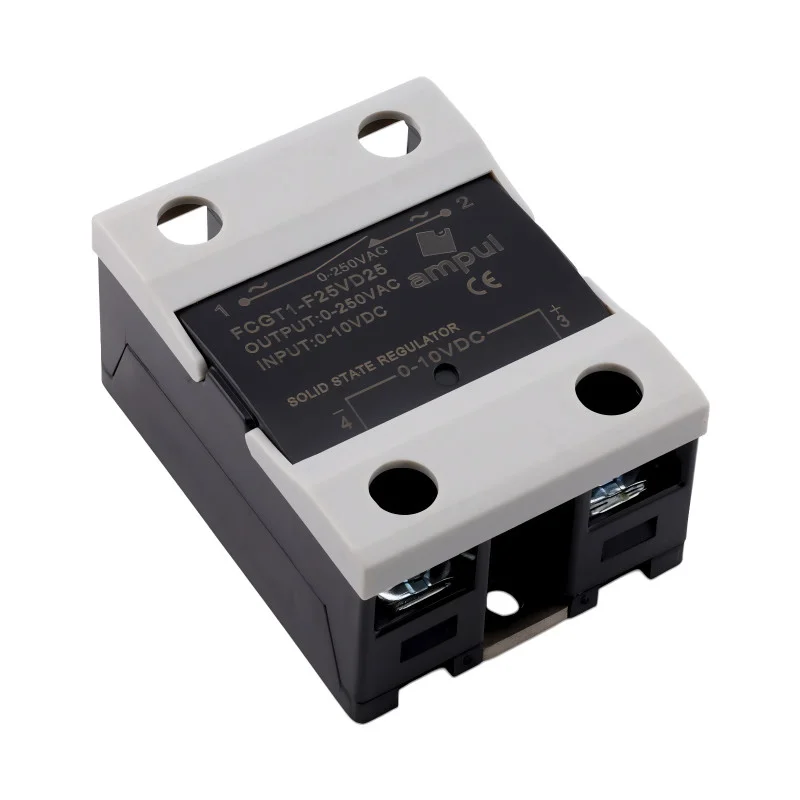

Enhedstype: Solid state-effektregulator
Styreindgang: 0-10 VDC
Udgang for VD25-versionen: 0-250 VAC
Nominel strøm afhængigt af den valgte variant: 10 A, 25 A, 40 A, 60 A, 80 A, 100 A, 120 A
Dielektrisk styrke: 2500 Vrms
Isolationsmodstand: 1000 M
Driftstemperaturområde: -30 til +75 °C
Opbevaringstemperaturområde: -30 til +110 °C
Husets materiale: ABS
Basismateriale: Aluminium
Fugtighed i henhold til IEC60068-2-78: 93 %, ikke-kondenserende
Levetid ved 40 °C omgivelsestemperatur: 4.704.120 timer
Levetid ved 60 °C omgivelsestemperatur: 2.549.160 timer
Belastningsstrøm med køleplade: 5 til 84 A afhængigt af modellen 10 til 120 A
Belastningsstrøm uden køleplade: 4 til 9 A MAKS.
Startstrøm: 50 til 1000 A afhængigt af modellen 10 til 120 A
Klemmetilslutning til effektkredsløb og styreindgang
Klemmebetegnelse på regulatorens hus: 1, 2, 3, 4
Funktioner og egenskaber
Kontaktløs solid state-styring af effektudgangen uden mekaniske kontakter.
Proportional regulering af AC-udgangen ved hjælp af et analogt indgangssignal.
Galvanisk adskillelse mellem styre- og effektdelen, udtrykt ved en dielektrisk styrke på 2500 Vrms.
Aluminiumsbasen tjener til at aflede varme fra regulatorens effektdel.
Design med monteringshuller til fastgørelse på et underlag eller en køleplade.
Klemmerne gør det muligt at tilslutte ledninger til både effektkredsløbet og styresignalet.
Driftstemperaturområdet tillader brug i elektrisk udstyr, der fungerer i et normalt industrimiljø.
Ideel til
Effektregulering af AC-belastninger i elektriske enheder.
Applikationer med analog styring via et 0-10 VDC signal.
Varmesystemer og modstandsbelastninger, der kræver effektregulering.
Industrielle fordelingstavler, styreenheder og automatiseringssystemer.
Udskiftning af mekanisk omskiftning, hvor der kræves solid state-styring uden bevægelige kontakter.
Pakkens indhold
1× solid state-effektregulator i den valgte strømvariant
Hvorfor vælge dette produkt
Giver mulighed for direkte styring af AC-effektudgangen med et 0-10 VDC analogt signal.
Tilbyder strømvarianter fra 10 A til 120 A for at imødekomme forskellige effektkrav i applikationen.
Solid state-designet reducerer slitage på omskifterdelen forårsaget af mekanisk kontakt.
Tekniske parametre inkluderer den angivne isolationsstyrke, isolationsmodstand, temperaturområde og ikke-kondenserende fugtbestandighed.
Designet med aluminiumsbase understøtter varmeafledning ved montering på en passende køleplade.
Installations- og driftsvejledning
Montering og tilslutning skal udføres af en person med de rette elektrotekniske kvalifikationer.
Før tilslutning skal du kontrollere, at regulatorens strømvariant stemmer overens med strømmen og karakteren af den tilsluttede belastning.
Ved drift med en højere belastningsstrøm skal du sikre en passende varmeafledning via aluminiumsbasen og en passende køleplade.
Installer regulatoren på et ikke-brændbart og mekanisk stabilt underlag.
Sørg for korrekt tilslutning af effekt- og styreklemmer i henhold til mærkningen på regulatorens hus.
Tilslut ikke 0-10 VDC styrekredsløbet til effektklemmerne.
Sikkerhedsadvarsler
Enheden fungerer med AC-spænding op til 250 VAC, hvilket udgør en risiko for elektrisk stød.
Afbryd altid strømforsyningen til både effekt- og styrekredsløbet før montering, vedligeholdelse eller ændring af tilslutninger.
Forkert tilslutning medfører risiko for kortslutning, overophedning, beskadigelse af regulatoren eller den tilsluttede belastning.
Ved utilstrækkelig køling er der risiko for overophedning af regulatorens effektdel.
Overskrid ikke den nominelle strøm for den valgte variant.
Brug ikke regulatoren i miljøer med kondenserende fugtighed.
Produktet er ikke beregnet til installation under spænding.
