Description

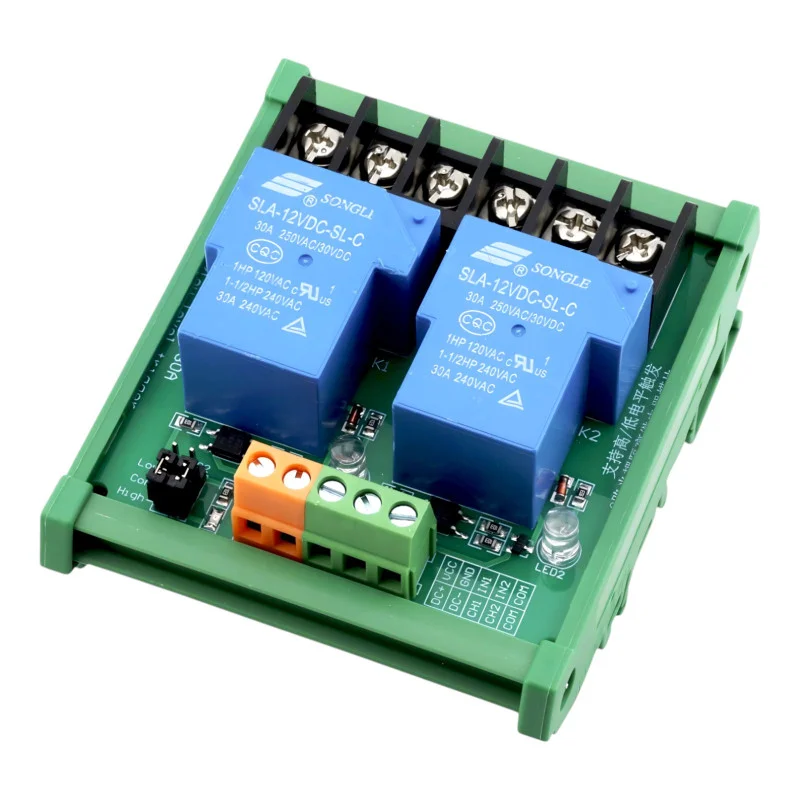

Nagy teljesítményű, kétcsatornás relémodul SLA-12VDC-SL-C relével és galvanikus leválasztással optocsatolók segítségével. A modul lehetővé teszi akár két, akár 30 A-es áramfelvételű eszköz vezérlését. Alkalmas ipari automatizáláshoz, okosotthonokhoz, PLC rendszerekhez és barkácsoláshoz. Lehetővé teszi a magas és alacsony triggerszintek (magas/alacsony trigger) közötti választást, és könnyen DIN sínre szerelhető.
Műszaki adatok
Tápfeszültség: 12 V DC
Relé típusa: SLA-12VDC-SL-C
Csatornák száma: 2
Maximális kapcsolási áram: 30 A
Maximális kapcsolási feszültség: 250 V AC / 30 V DC
Vezérlőáram: kb. 80 mA
Triggerelési mód: alacsony vagy magas logikai szint (Alacsony/Magas triggerelés)
Relé élettartama:>100 000 kapcsolási ciklus
Izoláció: optocsatolók minden csatornán a galvanikus leválasztás érdekében
Nyák anyaga: kétoldalas FR-4 NYÁK
Méretek: 87 × 72 × 47 mm
Súly: 95 g
Védelem: IP20 (kapcsolószekrénybe vagy száraz környezetbe történő telepítésre alkalmas)
Szerelés: 35 mm-es DIN sínre
Kimeneti relék bekötése
COM relé közös érintkezője
NO (Normál állapotban nyitott) zár, amikor a relé aktiválódik
NC (Normál esetben zárt) a relé aktiválásakor nyílik
Csatlakoztatási példa: Klasszikus kapcsoláshoz, amikor a relé aktiválódik, csatlakoztassa a fázisvezetéket a COM érintkezőhöz, a kimeneti eszközt pedig az NO érintkezőhöz.
Funkciók és jellemzők
Lehetőség a logikai triggerszint kiválasztására (ALACSONY vagy MAGAS trigger)
Az optocsatolók segítségével galvanikus leválasztás biztosítja a nagyfokú zavartűrést
LED-es jelzés az egyes csatornák teljesítményéről
Nagy, akár 30 A csatornánkénti kapcsolási teljesítmény
Biztonságos kivitelezés a nemzetközi szabványoknak megfelelően, szigetelő hézagokkal
Könnyű telepítés a vezérlőszekrénybe a DIN-konzolnak köszönhetően
Üzemi hőmérséklet: -40 és +85 °C között
Ideális a következőkhöz:
PLC és ipari vezérlőrendszerek
Folyamatok automatizálása egy okosotthonban
Szivattyúk, világítás, fűtés és motorok vezérlése
Kísérleti és fejlesztési elektronikai projektek
A csomag tartalma
1 × 12 V-os kétcsatornás relémodul optocsatolóval és DIN sínre szerelhető
Miért válassza ezt a terméket?
Nagy teljesítményű 30 A-es relé galvanikus leválasztással a biztonságos vezérlés érdekében
HIGH/LOW trigger mód támogatása a legtöbb vezérlőrendszerrel kompatibilis
Robusztus kialakítás, kiváló minőségű FR-4 NYÁK-lapból
Egyszerű szerelés DIN sínre további szerelési igény nélkül
Nagy megbízhatóság és hosszú relé élettartam
