Description

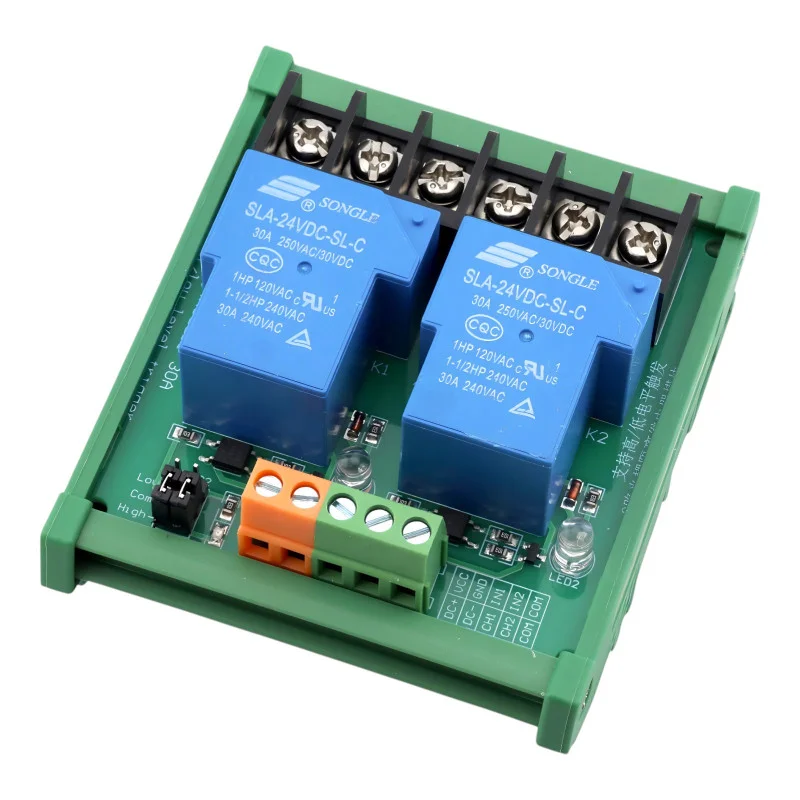

Professzionális kétcsatornás relémodul SLA-24VDC-SL-C relétípussal és optocsatolóval ellátott galvanikus leválasztással. A modul legfeljebb 250 V AC vagy 30 V DC feszültségű és legfeljebb 30 A áramerősségű eszközök kapcsolóberendezéseire szolgál. A magas és alacsony trigger logika (High/Low Trigger) támogatásának köszönhetően széles körben alkalmazható automatizálási, okosotthoni vagy ipari PLC rendszerekben. A robusztus kialakítás és a DIN sínre szerelhetőség egyszerű telepítést és megbízható működést garantál.
Műszaki adatok
Tápfeszültség: 24 V DC
Relé típusa: SLA-24VDC-SL-C
Csatornák száma: 2
Maximális kapcsolási áram: 30 A
Maximális kapcsolási feszültség: 250 V AC / 30 V DC
Vezérlőáram: kb. 50 mA
Triggerelési mód: alacsony vagy magas logikai szint (Alacsony / Magas triggerelés)
Relé élettartama:> 100 000 kapcsolási ciklus
Galvanikus leválasztás: optocsatolók minden csatornán
Nyák anyaga: FR-4 kétoldalas NYÁK
Méretek: 87 × 72 × 47 mm
Súly: 95 g
Védelem: IP20 (száraz és tiszta környezetben vagy vezérlőszekrénybe szerelhető)
Szerelés: 35 mm-es DIN sínre
Kimeneti relék bekötése
COM relé közös érintkezője
NO (Normál állapotban nyitott) zár, amikor a relé aktiválódik
NC (Normál esetben zárt) a relé aktiválásakor nyílik
Csatlakoztatási példa: Klasszikus kapcsoláshoz, amikor a relé aktiválódik, csatlakoztassa a fázisvezetéket a COM érintkezőhöz, a kimeneti eszközt pedig az NO érintkezőhöz.
Funkciók és jellemzők
Választható HIGH/LOW trigger mód az univerzális kompatibilitás érdekében
Optocsatolóval történő leválasztás, amely biztosítja a magas zavarállóságot és a biztonságos áramkör-leválasztást
Minden csatorna LED kapcsolásjelzővel
Akár 30 A-es nagy terhelések kapcsolásának képessége
Biztonságos kivitelezés szigetelő hézagokkal és a nemzetközi szabványoknak való megfeleléssel
DIN sínre szerelhető gyors és biztonságos telepítés a vezérlőszekrényben
Üzemi hőmérséklet: 40 és +85 °C között
Ideális a következőkhöz:
PLC és automatizálási rendszerek az iparban
Szivattyúk, ventilátorok és világítás vezérlése intelligens telepítésekben
Okosotthonok és elektronikai projektek
Vezérlő áramkörök fejlesztése és tesztelése IoT és ipari alkalmazásokban
A csomag tartalma
1 × 2 csatornás 24 V-os relémodul optocsatolóval és DIN sínre szerelhető
Miért válassza ezt a terméket?
Nagy teljesítményű SLA-24VDC-SL-C relé, akár 30 A-es kapcsolási kapacitással
Biztonságos leválasztás optocsatolók segítségével minden csatornán
Magas/Alacsony trigger opció a legtöbb PLC-vel és mikrovezérlővel kompatibilis
Robusztus kialakítás FR-4 anyagból, hosszú élettartammal
Egyszerű DIN sínre szerelhető a vezérlőszekrényben való gyors telepítés érdekében
