Description

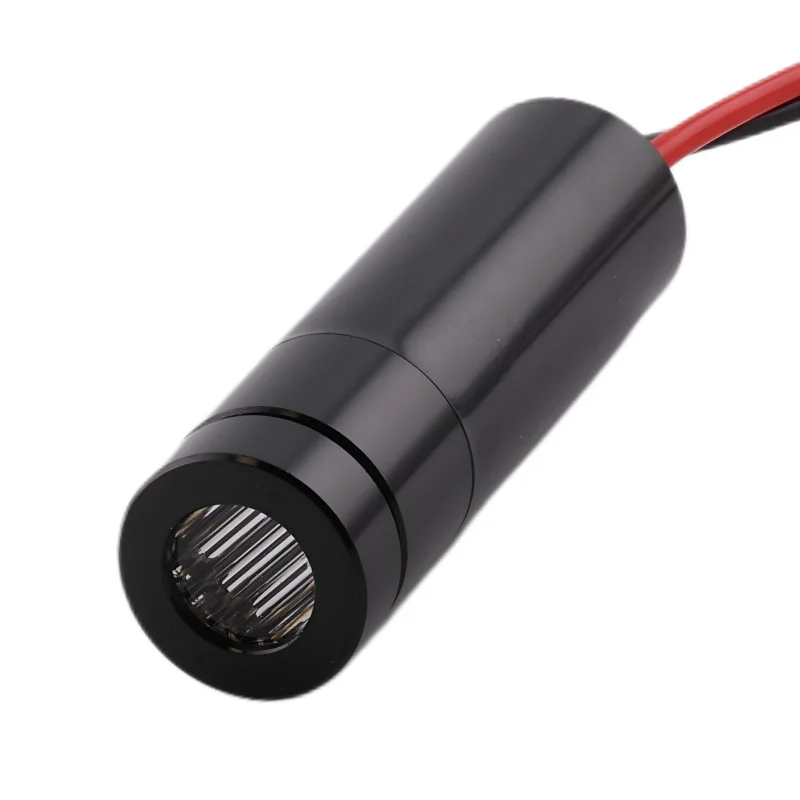

Lasermodulen med en grön våglängd på 520 nm skapar en korsprojektion och är avsedd för tekniska tillämpningar, laboratorietillämpningar och integrationstillämpningar. Den är lämplig för användning i mät-, test- och positioneringssystem, i laboratoriemiljö och vid utveckling eller konstruktion av egna enheter. Modulen arbetar i kontinuerligt läge och är avsedd som en elektronisk komponent för integration i enheter.
Tekniska specifikationer
Produkttyp: lasermodul
Laserfärg: grön
Våglängd: 520 nm
Projektion: kors
Mått: 12 × 40 mm
Arbetsläge: kontinuerlig laser
Uteffekt: 15 mW
Matningsspänning: DC 2,8 till 5 V
Laserdiodens arbetsström: mindre än 200 mA
Livslängd: mer än 10 000 timmar
Arbetstemperatur: -10 till 60 °C
Förvaringstemperatur: -40 till 85 °C
Funktioner och egenskaper
Genererar ett korslaserspår för optisk markering av axlar eller referenslinjer.
Den gröna våglängden på 520 nm är lämplig för tillämpningar som kräver god visuell läsbarhet av laserprojektionen.
Kontinuerlig drift möjliggör kontinuerlig projektion utan pulsläge.
Lågspänningsströmförsörjning underlättar integration i elektroniska enheter.
Den kompakta cylindriska designen är lämplig för inbyggnad i fixturer, mätaggregat och specialdesignade konstruktioner.
Avsedd som en industriell elektronisk komponent för test, laboratorie- och gör-det-själv-användning.
Idealisk för
industriella test- och mätanordningar
laboratorieset och optiska experiment
positionerings- och siktningsapplikationer
integrationsprojekt och utrustningsutveckling
Gör-det-själv-konstruktion med optisk signalering eller referensprojektion
Paketinnehåll
1x lasermodul 520 nm grön, kors
Varför välja den här produkten?
Korsprojektion är lämplig för att markera två axlar samtidigt.
Den kompakta storleken på 12 x 40 mm underlättar installation i begränsade utrymmen.
Strömförsörjning i intervallet DC 2,8 till 5 V är användbar i lågspänningssystem.
Kontinuerlig drift är lämplig för användning inom mätning, testning och laboratorietillämpningar.
De tekniska parametrarna är avsedda för installation som en del av elektronisk eller industriell utrustning.
Installations- och bruksanvisning
Observera den angivna matningsspänningen på DC 2,8 till 5 V och överskrid inte de angivna driftvärdena.
Installera modulen i en stabil struktur med hänsyn till projektionens exakta riktning.
Vid installation i en enhet, säkerställ korrekt elektrisk anslutning och kortslutningsskydd.
Använd endast inom det angivna driftstemperaturintervallet.
Säkerhetsmeddelande
Laserstrålning kan skada din syn. Rikta inte strålen mot ögonen eller reflekterande ytor.
Produkten är en elektronisk komponent avsedd för integration. Felaktig anslutning kan skada modulen eller enhetens strömförsörjningsdel.
Under installation och drift är det nödvändigt att förhindra kortslutning, omvänd polaritet och överskridande av matningsspänningen.
Utför installationen i enheten med beaktande av fackmässig anslutning och säker drift av hela systemet.
