Lasermodul rd 660nm, IP67 – 10×10 gitter-Spedizione veloce

Description

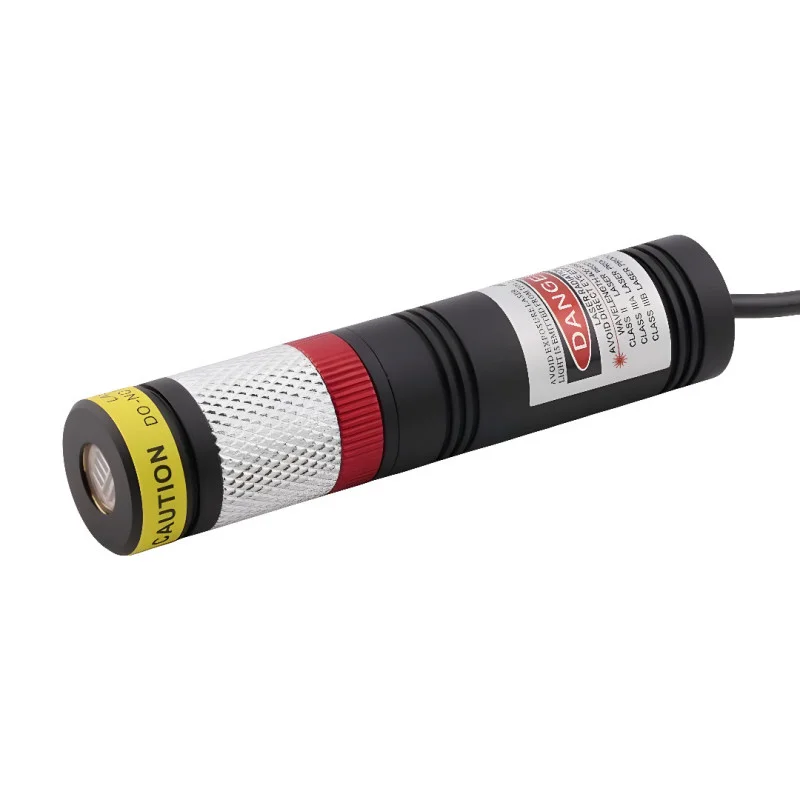

Lasermodulet med en rød bølgelængde på 660 nm er designet til projektion af et 10×10 punktgitter (DOE) og bruges primært til positionering, sigtning og positionskontrol under skæring og andre industrielle operationer. Designet i et aluminiumshus og muligheden for slibning gør det muligt at tilpasse projektionen til en specifik anvendelse.

Tekniske specifikationer

Bølgelængde: 660 nm (rød)

Bjælkeform: DOE 10×10

Strålevinkel: 42×42°

Optisk effekt (varianter): 50 mW, 100 mW, 150 mW, 200 mW

Reel udgangseffekt:

50 mW (3845 mW)

100 mW (7595 mW)

150 mW (100120 mW)

200 mW (130150 mW)

Driftstilstand: CW (kontinuerligt lys)

Strømstyring: APC

Forsyningsspænding: 5V DC

Driftsstrøm: < 500 mA

Stiktype: DC 5,5×2,1 mm/5,5×2,5 mm

Kabellængde: 100 cm

Husmateriale: aluminium

Optisk materiale: PMMA

Modulmål: diameter 20 mm × længde 90 mm

Vægt: 65 g

Beskyttelse: IP67

Driftstemperatur: -10°C til +50°C

Opbevaringstemperatur: -40°C til +85°C

Gennemsnitlig tid til fejl (MTTF):> 8.000 timer

Funktioner og egenskaber

10×10 gitterprojektion for hurtig visuel positionering

Fokuserbar optik (justerbar fokus)

Kompakt aluminiumshus for bedre varmeafledning

5 V DC strømforsyning til integration i maskin- og styresystemer

IP67-beskyttelse til brug under mere krævende driftsforhold

Ideel til

Positionering under skæring og mærkning i industrimaskiner

Indstilling af referencepunkter og kontrol af position i monteringsbeslag

Visuel vejledning i automatisering og produktionslinjer

Pakkens indhold

Lasermodul med tilslutningsledning og DC-stik

Hvorfor vælge dette produkt?

Defineret 10×10 gitterprojektion ved hjælp af DOE-optik

Standard mekanisk design Ø20 × 90 mm for nem integration

5 V DC strømforsyning og færdig DC 5,5 × 2,1 mm kabelterminering

Holdbart design med IP67-beskyttelse

Installations- og betjeningsvejledning

Sørg for en stabiliseret 5 V DC strømforsyning med tilstrækkelig strømreserve til den valgte strømforsyning.

Monter modulet på en måde, der sikrer køling af huset og mekanisk stabilitet af fremspringet.

Efter montering justeres fokus i henhold til den ønskede størrelse og skarphed af projektionen på arbejdsafstanden.

Tilslut 5,5 × 2,1 mm DC-stikket, når strømmen er afbrudt.

Sikkerhedsmeddelelse

Dette er en laserkilde. Ret ikke strålen mod dine øjne, og observer ikke den direkte eller reflekterede stråle.

Under installation og justering skal der anvendes passende beskyttelsesudstyr, og arbejdspladsens interne sikkerhedsforskrifter skal følges.

Modulet må kun anvendes inden for de angivne elektriske forhold og temperaturforhold.
