Description

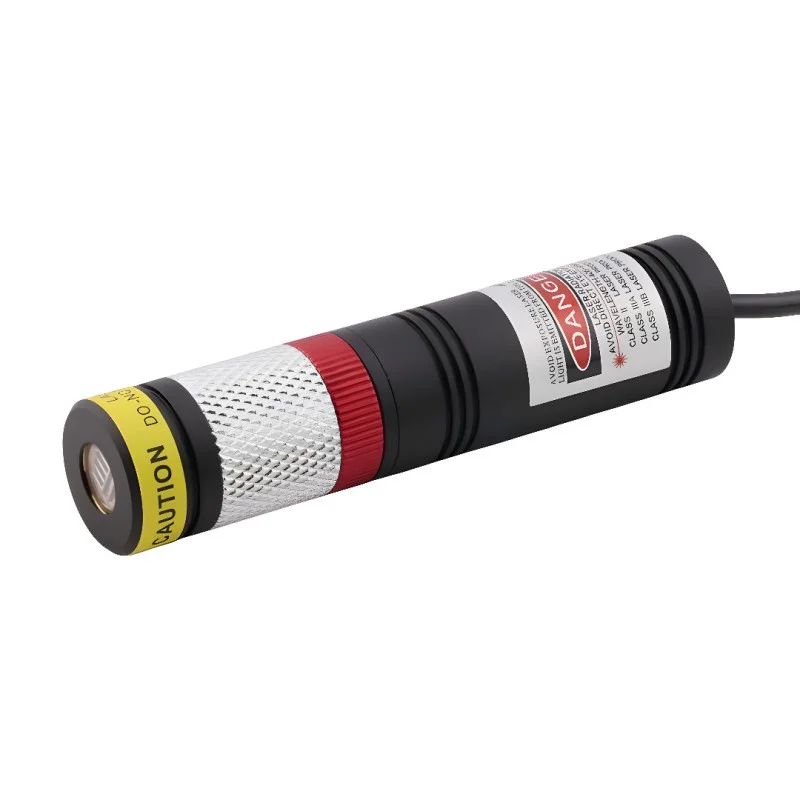

Das Lasermodul mit einer roten Wellenlänge von 660 nm ist für die Projektion eines 10×10-Punktgitters (DOE) ausgelegt und dient hauptsächlich der Positionierung, Ausrichtung und Positionskontrolle beim Schneiden und anderen industriellen Prozessen. Das Gehäuse aus Aluminium und die Möglichkeit der Schärfung erlauben die Anpassung der Projektion an spezifische Anwendungen.
Technische Spezifikationen
Wellenlänge: 660 nm (rot)
Balkenform: DOE 10×10
Strahlwinkel: 42×42°
Optische Leistung (Varianten): 50 mW, 100 mW, 150 mW, 200 mW
Tatsächliche Ausgangsleistung:
50 mW (3845 mW)
100 mW (7595 mW)
150 mW (100120 mW)
200 mW (130150 mW)
Betriebsmodus: CW (Dauerlicht)
Aktuelle Steuerung: APC
Versorgungsspannung: 5 V DC
Betriebsstrom: < 500 mA
Anschlusstyp: DC 5,5 × 2,1 mm / 5,5 × 2,5 mm
Kabellänge: 100 cm
Gehäusematerial: Aluminium
Optisches Material: PMMA
Modulabmessungen: Durchmesser 20 mm × Länge 90 mm
Gewicht: 65 g
Schutzart: IP67
Betriebstemperatur: -10 °C bis +50 °C
Lagertemperatur: -40 °C bis +85 °C
Mittlere Zeit bis zum Ausfall (MTTF):> 8.000 Stunden
Funktionen und Merkmale
10×10-Rasterprojektion zur schnellen visuellen Positionierung
Fokussierbare Optik (einstellbarer Fokus)
Kompaktes Aluminiumgehäuse für bessere Wärmeableitung
5-V-Gleichstromversorgung zur Integration in Maschinen- und Steuerungssysteme
Schutzart IP67 für den Einsatz unter anspruchsvolleren Betriebsbedingungen
Ideal für
Positionierung beim Schneiden und Markieren in Industriemaschinen
Referenzpunkte festlegen und Position in Montagevorrichtungen überprüfen
Visuelle Führung in Automatisierungs- und Produktionslinien
Packungsinhalt
Lasermodul mit Anschlusskabel und DC-Anschluss
Warum sollten Sie sich für dieses Produkt entscheiden?
Definierte 10×10-Gitterprojektion unter Verwendung von DOE-Optiken
Standardmäßige mechanische Ausführung Ø20 × 90 mm für einfache Integration
5-V-Gleichstromnetzteil und fertiger Gleichstromkabelanschluss (5,5 × 2,1 mm²).
Robustes Design mit IP67-Schutz
Installations- und Bedienungsanleitung
Stellen Sie eine stabilisierte 5-V-Gleichstromversorgung mit ausreichender Stromreserve für die gewählte Leistungsoption sicher.
Das Modul muss so montiert werden, dass die Kühlung des Gehäuses und die mechanische Stabilität des Vorsprungs gewährleistet sind.
Nach der Montage stellen Sie den Fokus entsprechend der gewünschten Größe und Schärfe der Projektion im Arbeitsabstand ein.
Schließen Sie den 5,5 × 2,1 mm DC-Stecker an, wenn die Stromversorgung unterbrochen ist.
Sicherheitshinweis
Dies ist eine Laserquelle. Richten Sie den Strahl nicht in Ihre Augen und beobachten Sie weder den direkten noch den reflektierten Strahl.
Bei der Installation und Justierung ist die geeignete Schutzausrüstung zu verwenden und die internen Sicherheitsvorschriften des Arbeitsplatzes sind zu beachten.
Das Modul darf nur innerhalb der vorgegebenen elektrischen und Temperaturbedingungen betrieben werden.
