Description

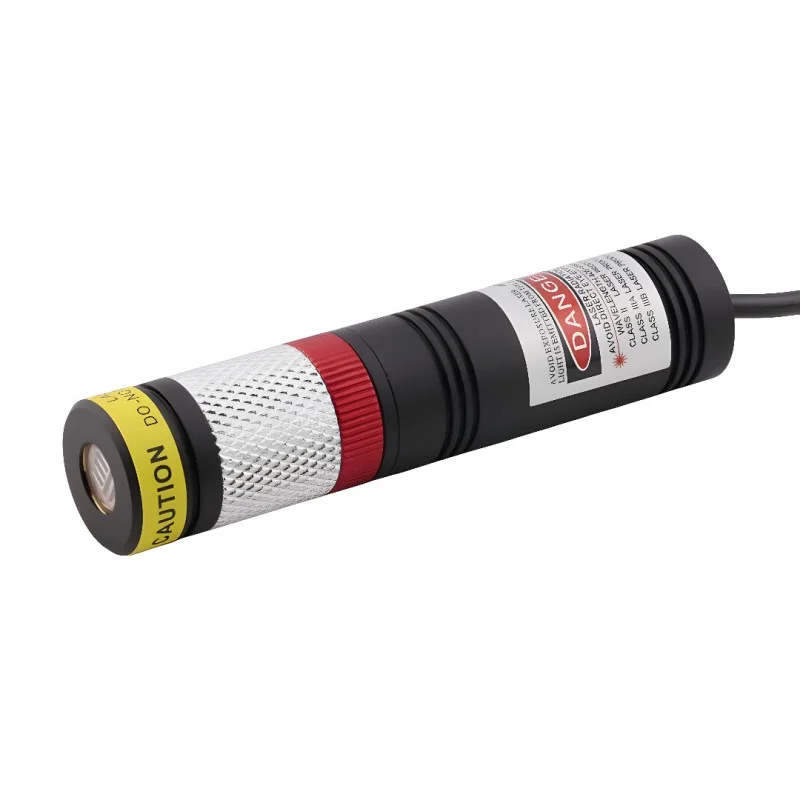

660 nm:n punaisen aallonpituuden omaava lasermoduuli on suunniteltu 10×10-pisteisen ruudukon (DOE) heijastamiseen, ja sitä käytetään pääasiassa paikannukseen, tähtäykseen ja paikansäätöön leikkauksen ja muiden teollisten toimintojen aikana. Alumiinikoteloon rakennettu rakenne ja teroitusmahdollisuus mahdollistavat heijastuksen mukauttamisen tiettyyn sovellukseen.

Tekniset tiedot

Aallonpituus: 660 nm (punainen)

Palkin muoto: DOE 10×10

Säteen kulma: 42×42°

Optinen teho (vaihtoehdot): 50 mW, 100 mW, 150 mW, 200 mW

Todellinen lähtöteho:

50 mW (3845 mW)

100 mW (7595 mW)

150 mW (100120 mW)

200 mW (130150 mW)

Käyttötila: CW (jatkuva valo)

Virransäätö: APC

Syöttöjännite: 5 V DC

Käyttövirta: < 500 mA

Liittimen tyyppi: DC 5,5 × 2,1 mm / 5,5 × 2,5 mm

Kaapelin pituus: 100 cm

Kotelon materiaali: alumiini

Optiikan materiaali: PMMA

Moduulin mitat: halkaisija 20 mm × pituus 90 mm

Paino: 65 g

Suojausluokka: IP67

Käyttölämpötila: -10 °C – +50 °C

Säilytyslämpötila: -40 °C – +85 °C

Keskimääräinen vikaantumisaika (MTTF):> 8 000 tuntia

Toiminnot ja ominaisuudet

10×10-ruudukkoprojektio nopeaan visuaaliseen paikannukseen

Tarkennettava optiikka (säädettävä tarkennus)

Kompakti alumiinikotelo paremman lämmönpoiston takaamiseksi

5 V DC -virtalähde koneisiin ja ohjausjärjestelmiin integrointia varten

IP67-suojaus vaativampiin käyttöolosuhteisiin

Ihanteellinen

Paikannus leikkaus- ja merkintäkoneissa

Vertailupisteiden asettaminen ja kokoonpanokiinnikkeiden sijainnin tarkistaminen

Visuaalinen ohjaus automaatiossa ja tuotantolinjoilla

Pakkauksen sisältö

Lasermoduuli liitäntäjohdolla ja tasavirtaliittimellä

Miksi valita tämä tuote?

Määritelty 10×10-ruudukkoprojektio DOE-optiikalla

Vakiorakenne Ø20 × 90 mm helpottaa integrointia

5 V DC virtalähde ja viimeistelty DC 5,5 × 2,1 mm kaapelipääte

Kestävä muotoilu ja IP67-suojausluokka

Asennus- ja käyttöohjeet

Varmista, että käytössä on vakaa 5 V:n tasavirtalähde, jolla on riittävä virtareservi valitulle virtavaihtoehdolle.

Asenna moduuli siten, että varmistetaan kotelon jäähdytys ja ulokkeen mekaaninen vakaus.

Kokoamisen jälkeen säädä tarkennus halutun projektiokoon ja terävyyden mukaan työskentelyetäisyydellä.

Kytke 5,5 × 2,1 mm:n tasavirtaliitin, kun virta on katkaistu.

Turvallisuushuomautus

Tämä on lasersäde. Älä suuntaa sädettä silmiisi äläkä tarkkaile suoraa tai heijastunutta sädettä.

Asennuksen ja säädön aikana on käytettävä asianmukaisia suojavarusteita ja noudatettava työpaikan sisäisiä turvallisuusmääräyksiä.

Käytä moduulia ainoastaan määritellyissä sähkö- ja lämpötilaolosuhteissa.
