Description

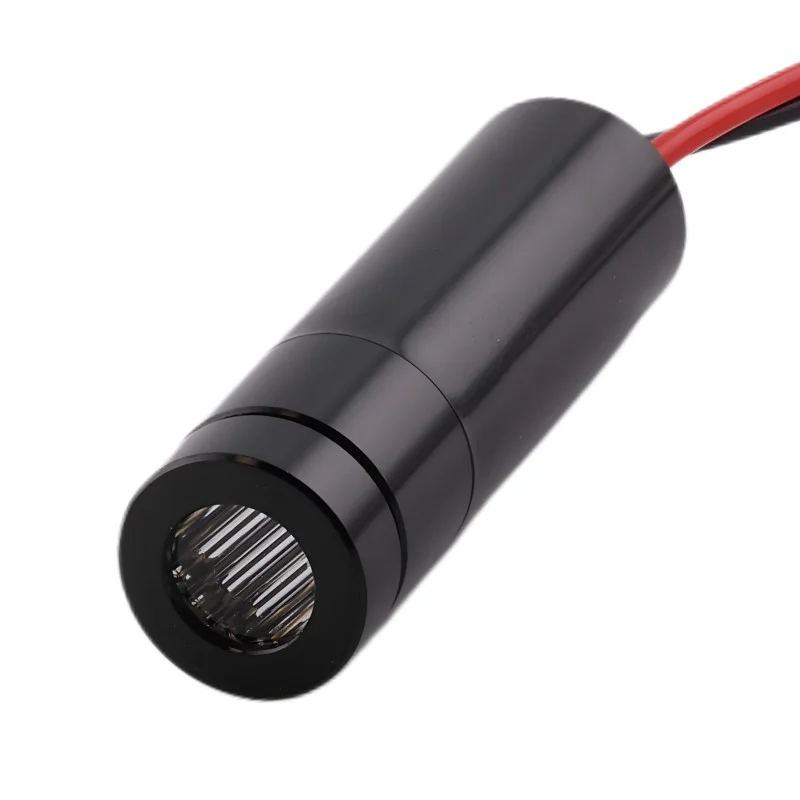

Tehokas lasermoduuli, jonka aallonpituus on 405 nm, optinen teho 100 mW ja laaja sädekulma 110°. APC-tehonsäätöversio varmistaa vakaan optisen tehon myös vaihtelevalla syöttöjännitteellä. Kompaktien mittojensa ja 35 V:n virtalähdevaihtoehdon ansiosta se sopii teollisuus-, laboratorio- ja kuvantamisjärjestelmiin.
Tekniset tiedot
Aallonpituus: 405 nm (sininen/violetti)
Optinen teho: 100 mW (tyypillinen alue 7595 mW)
Linssi: PMMA
Säteen kulma: 110°
Ohjauselektroniikka: APC (Automatic Power Control)
Käyttöjännite: 35 V tasavirta
Käyttövirta: jopa 1000 mA
Suojausluokka: IP20
Moduulin mitat: 12 × 12 × 35 mm
Kaapelin pituus: 100 mm
Käyttölämpötila: 10 – +40 °C
Säilytyslämpötila: 40 – +85 °C
Sertifiointi: CE, RoHS
Keskimääräinen vikaantumisaika (MTTF):> 8 000 h
Paino: 18 g
Toiminnot ja ominaisuudet
APC-ohjaus varmistaa vakaan suorituskyvyn syöttöjännitteen muutoksista riippumatta.
Leveä 110° sädekulma sopii projektoriin, valaistukseen ja optisiin sensoreihin.
PMMA-linssi takaa säteen homogeenisen hajaantumisen ja on kevyt.
Vakaa toiminta, pieni lämpöhäviö ja pitkä käyttöikä.
Helppo integrointi 35 V:n virtalähteen ansiosta.
Rakentaminen
Lasermoduulia ei saa liittää johtavasti mihinkään muun laitteen metalliosaan sen on oltava sähköeristetty.
Syynä on puolijohdelaserdiodin rakenne, jonka toinen napa on kytketty suoraan metallikoteloon.
Käytä antistaattisia laitteita kokoonpanon aikana, sillä laserdiodi voi vaurioitua pienestäkin sähköstaattisesta purkauksesta.
Vältä kosketusta pattereiden, vesiputkien ja muiden johtavien esineiden kanssa – ne voivat aiheuttaa ei-toivotun maadoituksen.
Älä koskaan liitä moduulin metallia laitteen toiseen metalliosaan.
Jäähdytys
Lasermoduuli ei vaadi lisäjäähdytystä sen lämpöhäviöt ovat alhaiset.
Oikein kiinnitettynä ei tapahdu ylikuumenemista eikä käyttöiän lyhenemistä.
Se voidaan asentaa tukevasti telineeseen tai koteloon ilman aktiivista lämmönpoistoa.
Ihanteellinen
Teollisuuden tarkkailu- ja ilmaisinjärjestelmät
Optiset anturit ja mittaustekniikka
Laboratoriokokeet ja fluoresenssi
Projektio- ja kuvantamissovellukset, joilla on laaja säteen peittoalue
Pakkauksen sisältö
1× lasermoduuli 405 nm, 100 mW
Miksi valita tämä tuote?
Vakaa suorituskyky APC-ohjauksen ansiosta.
Leveä 110° sädekulma sovelluksiin, jotka vaativat suurta optista hajautusta.
Kompakti muotoilu, helppo integrointi ja pitkä käyttöikä.
CE- ja RoHS-sertifiointi, laadukas suunnittelu ja luotettava toiminta.
