Description

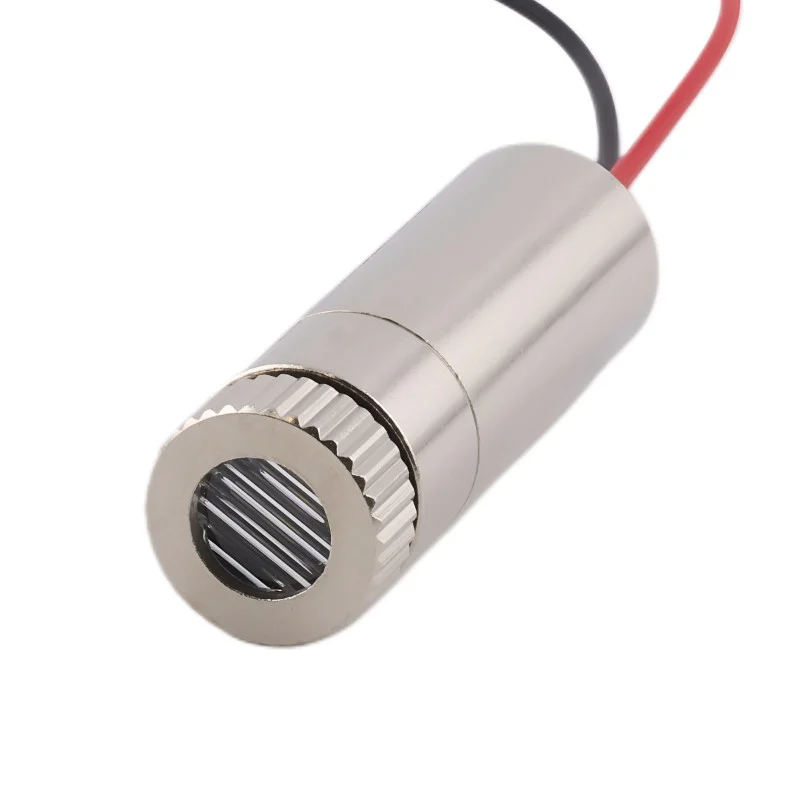

Kompaktný a presný čiarový laserový modul s vlnovou dĺžkou 405nm, hliníkovým telom a zaostriteľnou šošovkou ponúka projekciu v tvare bodu, čiary alebo kríža (voliteľne). Ideálne na zameriavanie, označovanie alebo rôzne optické aplikácie. Vďaka možnosti ostrenia a širokému uhlu projekcie (120 °) je vhodný aj pre náročnejšie projekty s požiadavkami na precízny líniový výstup.
Technické špecifikácie
Vlnová dĺžka: 405 nm (fialový laser)
Výstupný výkon: 5 mW
Pracovné napätie: DC 35 V
Pracovná teplota: +15 °C až +35 °C
Pracovný cyklus: 45 s zapnuté / 15 s vypnuté
Tvar lúča: línia (120°)
Možnosť ostrenia: áno (focusovateľný výstup)
Materiál tela: eloxovaný hliník
Rozmery: 12 × 35 mm
Dĺžka kábla: cca 100 mm
Stupeň krytia: IP20 (na vnútorné použitie)
Certifikácia: CE, RoHS
Funkcie a vlastnosti
Vysoká presnosť a stabilita svetelného bodu
Možnosť projekcie čiary v uhle až 120° alebo kríža (voliteľne)
Zaostrovacie funkcie pre prispôsobenie veľkosti a ostrosti projekcie
Kompaktná konštrukcia s hliníkovým telom pre optimálny odvod tepla
Nízka spotreba a bez nutnosti externého chladenia
Ideálne pre
Precízne vyznačenie línií v priemyselných aplikáciách
Laserové zameriavanie a optické testy
DIY elektronické projekty a CNC stroje
Vzdelávacie pokusy a demonštrácia laserových javov
Obsah balenia
1× laserový modul 405nm
Montáž
Pri montáži je nutné laserový modul elektricky izolovať od ostatných kovových častí. Laserová dióda má spravidla jeden pól pripojený na kovové puzdro, ktoré slúži ako chladič. Priame vodivé spojenie by mohlo poškodiť diódu. Zároveň odporúčame používať antistatické prostriedky, vyhnúť sa odevom generujúcim elektrostatický náboj a pred manipuláciou sa dotknúť uzemneného predmetu (napr. kúrenia alebo vodovodného potrubia).
Chladenie
Modul nevyžaduje žiadne dodatočné chladenie vďaka nízkemu výkonu a efektívnemu odvodu tepla. Je vhodný aj pre uzavreté inštalácie bez rizika prehriatia alebo skrátenia životnosti.
