Description

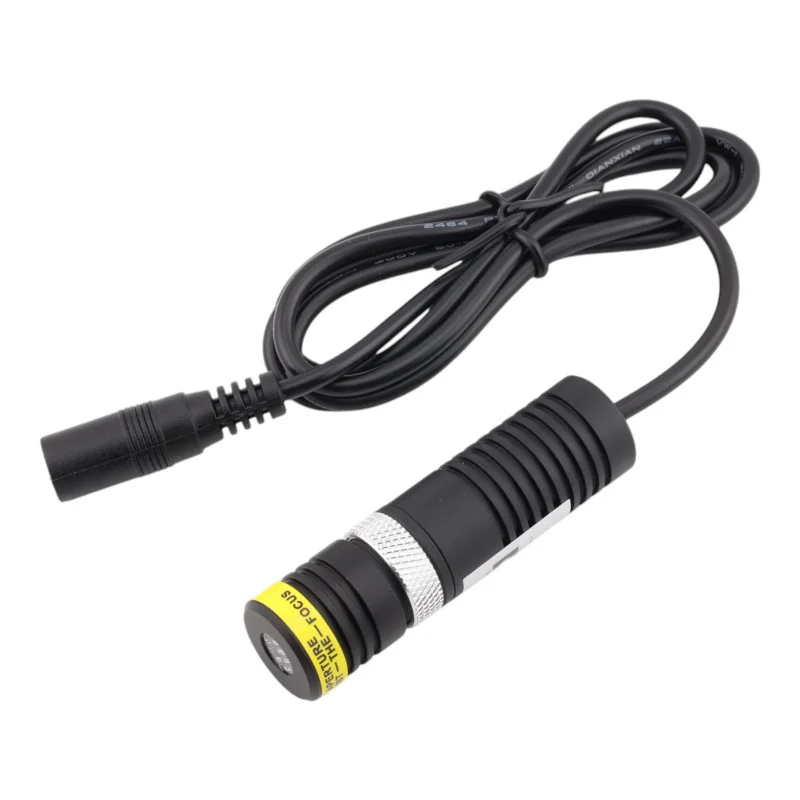

Infračervený laserový modul s vlnovou dĺžkou 940 nm je určený pre aplikácie vyžadujúce bodový laserový lúč mimo viditeľného spektra. Vďaka fokusovateľnému prevedeniu umožňuje nastavenie veľkosti bodu podľa konkrétnej aplikácie, napríklad na polohovanie, snímanie, optické prípravky alebo integráciu do meracích a priemyselných systémov. Modul je osadený v hliníkovom puzdre a je určený na napájanie jednosmerným napätím 5 V DC.
Technické špecifikácie
Vlnová dĺžka: 940 nm
Typ lúča: bod
Prevedenie: fokusovateľný laserový modul
Rozmery puzdra: 18 × 65 mm
Materiál puzdra: hliník
Typ šošovky: sklenená šošovka
Napájacie napätie: 5 V DC
Prevádzkový režim: APC
Pripojenie: kábel s DC konektorom 5,5 × 2,1 mm
Dĺžka prívodu: 1 m
Prevádzková teplota: -10 °C až +50 °C
Skladovacia teplota: -40 °C až +85 °C
Stredná doba do poruchy: viac ako 8 000 hodín
Dostupné výkonové varianty tohto radu: 30 mW, 50 mW, 100 mW, 150 mW, 200 mW, 300 mW
Funkcie a vlastnosti
Infračervené žiarenie 940 nm je vhodné pre aplikácie, kde nie je požadovaný viditeľný svetelný bod
Fokusovateľná optika umožňuje prispôsobiť veľkosť a ostrosť bodu pracovnej vzdialenosti
Kompaktné valcové puzdro uľahčuje mechanickú integráciu do zariadenia
Hliníkové telo prispieva k odvodu tepla pri prevádzke
Napájanie 5 V DC umožňuje ľahké začlenenie do bežných elektronických systémov
Riadiaci režim APC/ACC podporuje stabilnú prevádzku laserového modulu
Ideálne pre
Polohovacie a zameriavacie systémy
Priemyselné a laboratórne optické prípravky
Integráciu do meracích a testovacích zariadení
Infračervené detekčné a snímacie aplikácie
Vývojové a experimentálne pracoviská
Obsah balenia
1x infračervený laserový modul 940 nm
Prečo zvoliť tento produkt
Konštrukcia vhodná na technické a priemyselné použitie
Presne definovaná vlnová dĺžka 940 nm pre infračervené aplikácie
Možnosť zaostrenia lúča podľa požiadaviek konkrétnej inštalácie
Kompaktné rozmery a štandardné napájanie 5 V DC
Široký výkonový rad v rámci rovnakého konštrukčného prevedenia
Pokyny na inštaláciu a prevádzku
Pre správnu funkciu je nutné zaistiť stabilizované napájanie 5 V DC
Modul montujte do zodpovedajúceho držiaka alebo pevnej mechanickej pozície
Pri nastavovaní zaostrenia vykonávajte zmeny opatrne as ohľadom na bezpečnosť práce s laserom
Pri dlhodobej prevádzke a pri vyšších výkonových variantoch odporúčame zaistiť dostatočný odvod tepla
Na overenie funkcie infračerveného lúča použite vhodný detekčný prostriedok určený pre IR oblasť
Bezpečnostné upozornenie
Laserové žiarenie 940 nm je mimo viditeľného spektra a lúč nemusí byť ľudským okom rozpoznateľný
Nepozerajte sa do výstupnej apertúry modulu ani nesmerujte lúč na osoby alebo zvieratá
Pri inštalácii a testovaní používajte zodpovedajúce ochranné prostriedky pre prácu s laserovým žiarením
Produkt nie je určený ako hračka a musí byť prevádzkovaný iba kvalifikovanou osobou
Pri použití je nutné dodržať príslušné bezpečnostné predpisy pre laserové zariadenia
